A HTK KE (Hochtemperatur-Kammerofen) magas hőmérsékletű kamrás kemencék szigetelése kerámiagyapot. Adott oxigénkeverék vagy akár 100% oxigén atmoszférában végzett hőkezelésekre alkalmasak.
A szögletes kialakítás és az előre nyíló ajtó megkönnyíti a betöltést és az ürítést. A HTK KE kemencék hat különböző méretben is beszerezhetők. A legkisebbek 8 és 25 literesek, és jellemzően kutató-fejlesztő laboratóriumok használják őket. A 80, 220, 400 vagy 600 literes kemencéket főleg kísérleti vagy gyártó üzemek alkalmazzák.
A HTK KE kemencék kerámiagyapot hőszigetelésével és CrFeAl fűtőszál fűtőelemeivel elérhető max. hőmérséklet 1350 °C, MoSi2 fűtőelemekkel pedig 1800 °C elérése is kialakítható. Inert gáz alatti működtetés is lehetséges, de ekkor kissé lecsökkent tisztaságú gázatmoszférával kell számolni. A hőszigetelés porózus jellege miatt a vákuum alatti hőkezelés is csak rövid ideig és csak durvavákuum tartományban lehetséges.
Alkalmazási példák
Kerámia fröccsöntés (CIM), "debinding" levegő alatt, szinterelés levegő alatt
Alapkiépítés jellemzői
- adott parciális nyomású hidrogén alatti működtetés is lehetséges
- levegő vagy 100 % oxigén atmoszférában történő működtetés
- poralakú mintákhoz is alkalmas, pontosan vezérelt (vákuum) leszívási sebességek
- adatrögzítés a minőségbiztosításhoz

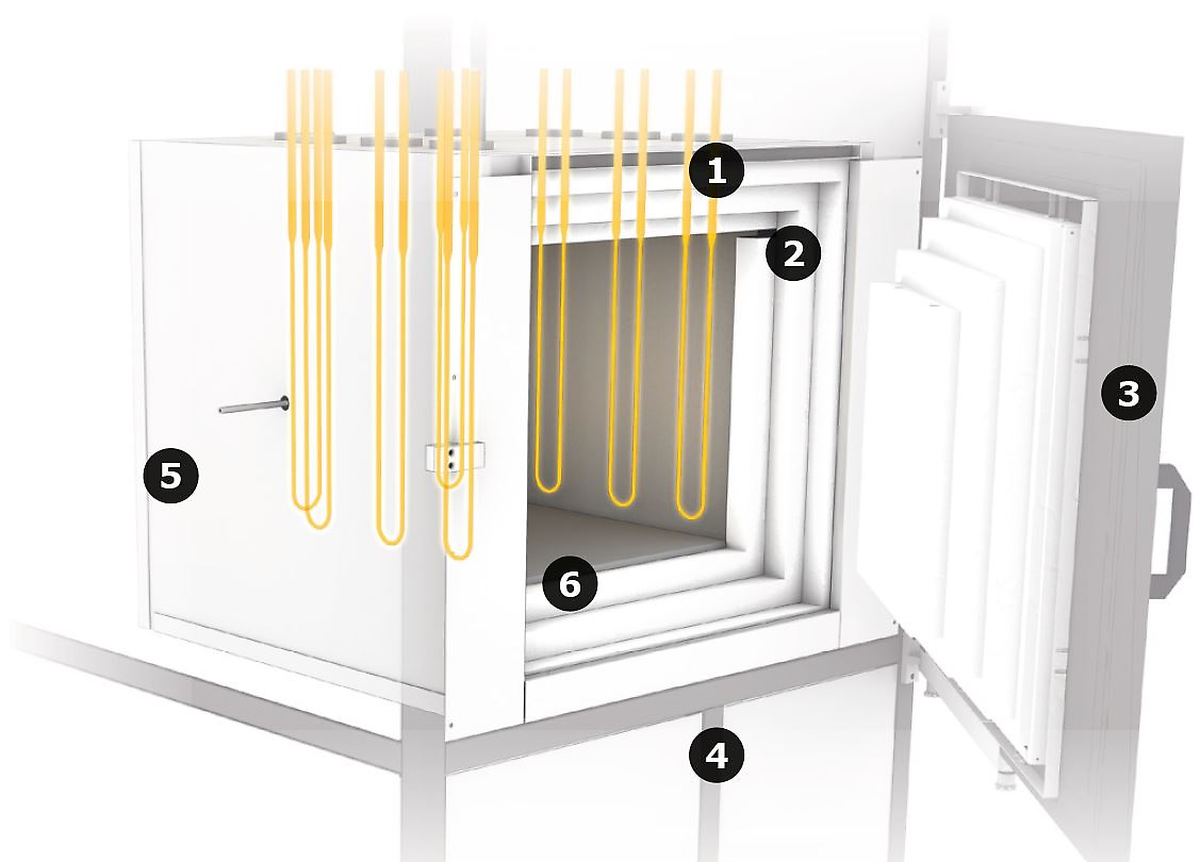

HTK KE - Kamrás kemence, kerámiagyapot szigeteléssel A HTK KE belseje
- kemenceház
- vízhűtésű köpeny
- fűtőkazetta
- tömítővájat
- nyitott ajtó
- hőszigetelés
Belső nézet HTK KE
HTK KE - Kamrás kemence, kerámiagyapot szigeteléssel Műszaki adatok
| Szigetelőanyag | Méretek: kívül mag x szél x mély (mm) |
Szállítási súly (kg) | Hasznos térfogat | Kamratérfogat (l) | mag x szél x mély hasznos térfogat retorta nélkül (mm) | mag x szél x mély hasznos térfogat retortával (mm) | Termikus jellemzők | Tmax, vákuum alatt (°C) | Tmax, atmoszférikus nyomáson (°C) | ΔT, 500 - 1500°C között (K) DIN 17052 szerint | Max. felfűtési sebesség (K/min) | Lehűlési idő (h) | Hálózati csatlakozások | Teljesítmény (kW) | Feszültség (V) | Áramerősség (A) | Biztosíték (A) | Vákuum (opció) | Szivárgási sebesség tiszta, hideg és üres tartályból (mbar l/s) | Vákuumtartomány, a szivattyútól függően | Szükséges hűtővíz | Szükséges hűtővíz mennyiség (l/min) | Max. bemeneti hőmérséklet (°C) | Gázellátás | Nitrogén vagy argon, más gáz kérésre (l/h) | Szabályozó | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTK 8 KE/13-1G | kerámiagyapot | 2100 x 1300 x 1100 | 1200 | |
8 | 200 x 200 x 200 | 180 x 180 x 200 | |
1100 | 1350 | ± 10 | 10 | 6 | |
8 | 400 | 20 | 3 x 63 | |
5x10-3 | durva- vagy finomvákuum | |
15 | 23 | |
200-2000 | kérésre |
| HTK 25 KE/13-1G | kerámiagyapot | 2200 x 1900 x 1800 | 1700 | |
25 | 250 x 250 x 400 | 230 x 230 x 400 | |
1100 | 1350 | ± 10 | 10 | 6 | 16 | 400 | 40 | 3 x 63 | |
5x10-3 | durva- vagy finomvákuum | |
20 | 23 | |
200-2000 | kérésre | |
| HTK 80 KE/13-1G | kerámiagyapot | 2300 x 2100 x 2200 | 2000 | |
80 | 400 x 400 x 500 | 380 x 380 x 400 | |
1100 | 1350 | ± 10 | 10 | 8 | |
45 | 400 | 3 x 65 | 3 x 80 | |
5x10-3 | durva- vagy finomvákuum | |
40 | 23 | |
200-2000 | kérésre |
| HTK 220 KE/13-1G | kerámiagyapot | 2500 x 2300 x 2600 | 3000 | |
220 | 600 x 600 x 600 | 560 x 560 x 560 | |
1100 | 1350 | ± 10 | 10 | 10 | |
80 | 400 | 3 x 120 | 3 x 160 | |
5x10-3 | durva- vagy finomvákuum | |
60 | 23 | |
1000-10000 | kérésre |
| HTK 400 KE/13-1G | kerámiagyapot | 2500 x 2300 x 2600 | 3800 | |
400 | 650 x 700 x 900 | 630 x 680 x 900 | |
1100 | 1350 | ± 10 | 10 | 12 | |
120 | 400 | 3 x 180 | 3 x 250 | |
5x10-3 | durva- vagy finomvákuum | |
100 | 23 | |
1000-10000 | kérésre |
| HTK 600 KE/13-1G | kerámiagyapot | 2500 x 2500 x 2900 | 4500 | |
600 | 650 x 750 x 1200 | 630 x 730 x 1200 | |
1100 | 1350 | ± 10 | 10 | 12-16 | |
200 | 400 | 3 x 290 | 3 x 315 | |
5x10-3 | durva- vagy finomvákuum | |
175 | 23 | |
1000-10000 | kérésre |
