Die Kammeröfen mit keramischer Faserisolierung (HTK KE) können mit einem definierten Sauerstoffgemisch oder mit 100 % Sauerstoff betrieben werden.
Die Heizelemente bestehen aus einem CrFeAl-Draht und erreichen eine Temperatur bis 1350 °C. Prozesse mit inerten Gasen sind ebenfalls möglich, jedoch muss in diesem Fall mit einer verringerten Reinheit gerechnet werden. Eine Wärmebehandlung im Vakuum ist aufgrund der Porosität der Isolierung nur kurzzeitig und nur im Grobvakuumbereich möglich.
Anwendungsbeispiele
Keramikspritzguss (CIM), Entbindern in Luft, Sintern in Luft
Standardausstattung
- Wasserstoffpartialdruckbetrieb möglich
- Wärmebehandlung an Luft oder in 100% Sauerstoff sind im HTK KE möglich
- Kontrolliertes Evakuieren, geeignet für pulverförmige Proben
- Datenaufzeichnung zur Qualitätssicherung

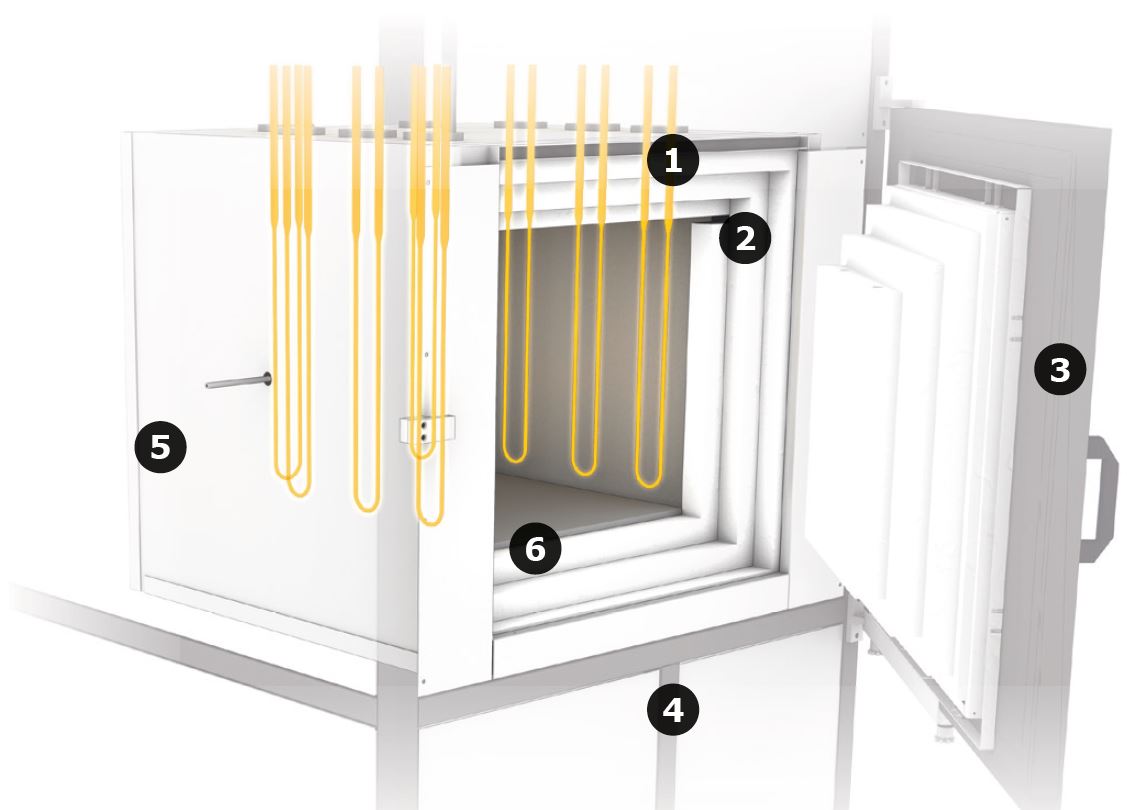

Kammerofen mit Keramikfaserisolierung (HTK KE) Blick ins Innere des HTK KE
- Ofengehäuse
- Wassergekühlter Kessel
- Heizkassette
- O-Ring Nut
- Geöffnete Tür
- Isolierung
Sämtliche Kammeröfen (HTK W, HTK MO, HTK GR, HTK KE) werden von einem wassergekühlten doppelwandigen Kessel umgeben, durch den Kühlwasser fließt. Man spricht bei dem HTK daher auch von einem Kaltwandofen.
Innenansicht HTK KE
Kammerofen mit Keramikfaserisolierung (HTK KE) Technische Daten
| Isoliermaterial | Außenabmessungen H x B x T (mm) | Transportgewicht (kg) | Nutzraum | Volumen (l) | H x B x T, Nutzraum ohne Retorte (mm) | H x B x T, Nutzraum mit Retorte (mm) | Thermal values | Tmax, Vakuum (°C) | Tmax Atmosphärendruck (°C) | -Delta-T, zwischen 500 and 1500 °C (K) nach DIN 17052 | Max. Aufheizrate (K/min) | Abkühlzeit (h) | Connecting values | Leistung (kW) | Spannung (V) | Strom (A) | Vorsicherung (A) | Vakuum (Option) | Leckrate Behälter (sauber, kalt und leer) (mbar l/s) | Arbeitsvakuum, abhängig vom Pumpstand | Erforderliches Kühlwasser | Fluss (l/min) | Max. Einlasstemperatur (°C) | Gasversorgung | Stickstoff- oder Argonfluss, andere auf Anfrage (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTK 8 KE/13-1G | Keramikfaser | 2100 x 1300 x 1100 | 1200 | |
8 | 200 x 200 x 200 | 180 x 180 x 200 | |
1100 | 1350 | ± 10 | 10 | 6 | |
8 | 400 | 20 | 3 x 63 | |
5x10-3 | rough or fine vacuum | |
15 | 23 | |
200-2000 | aus Anfrage |
| HTK 25 KE/13-1G | Keramikfaser | 2200 x 1900 x 1800 | 1700 | |
25 | 250 x 250 x 400 | 230 x 230 x 400 | |
1100 | 1350 | ± 10 | 10 | 6 | 16 | 400 | 40 | 3 x 63 | |
5x10-3 | rough or fine vacuum | |
20 | 23 | |
200-2000 | aus Anfrage | |
| HTK 80 KE/13-1G | Keramikfaser | 2300 x 2100 x 2200 | 2000 | |
80 | 400 x 400 x 500 | 380 x 380 x 400 | |
1100 | 1350 | ± 10 | 10 | 8 | |
45 | 400 | 3 x 65 | 3 x 80 | |
5x10-3 | rough or fine vacuum | |
40 | 23 | |
200-2000 | aus Anfrage |
| HTK 220 KE/13-1G | Keramikfaser | 2500 x 2300 x 2600 | 3000 | |
220 | 600 x 600 x 600 | 560 x 560 x 560 | |
1100 | 1350 | ± 10 | 10 | 10 | |
80 | 400 | 3 x 120 | 3 x 160 | |
5x10-3 | rough or fine vacuum | |
60 | 23 | |
1000-10000 | aus Anfrage |
| HTK 400 KE/13-1G | Keramikfaser | 2500 x 2300 x 2600 | 3800 | |
400 | 650 x 700 x 900 | 630 x 680 x 900 | |
1100 | 1350 | ± 10 | 10 | 12 | |
120 | 400 | 3 x 180 | 3 x 250 | |
5x10-3 | rough or fine vacuum | |
100 | 23 | |
1000-10000 | aus Anfrage |
| HTK 600 KE/13-1G | Keramikfaser | 2500 x 2500 x 2900 | 4500 | |
600 | 650 x 750 x 1200 | 630 x 730 x 1200 | |
1100 | 1350 | ± 10 | 10 | 12-16 | |
200 | 400 | 3 x 290 | 3 x 315 | |
5x10-3 | rough or fine vacuum | |
175 | 23 | |
1000-10000 | aus Anfrage |
