A TG típusú, új csőkemencék különlegessége a fűtött zónák mentén kialakítható hőmérsékletgradiens. A szabadon sugárzó fűtőszálak a kemencetest szigetelésébe vannak ágyazva. E kialakítás előnye a sokoldalúság; csőadapterek segítségével különböző átmérőjű izzítócsövek behelyezhetők ugyanabba a csőkemencébe.
A TG típusú csőkemence teste hosszában felnyitható, a két végen elhelyezett légrugók kíméletes nyitást biztosítanak. Ez a kialakítás könnyebbé teszi az izzítócsövek cseréjét és lehetővé teszi reaktorok vagy csővégi elemek használatát, melyek nem felnyitható csőkemencébe csak nehezen lennének behelyezhetők.
A TG2 csőkemencében 25 mm hosszú fűtetlen zóna választja el egymástól a két 200 mm hosszú fűtött zónát, a TG3 csőkemencében pedig kettő 75 mm hosszú fűtetlen zóna van a három 150 mm hosszú fűtött zóna között. Mindegyik fűtött zónának saját hőmérsékletszabályozója és hőeleme van.
Áttekintés
- Max. hőmérséklet : 1200 °C
- Kemence átmérője : 60, 125 mm
- Fűtött hossz(ak) : 425, 600 mm
- Fűtött zónák száma : 2-zónás vagy 3-zónás
- Irány : Mindegyik típus iránya lehet vízszintes vagy függőleges.
Leading Heat Technology
A Carbolite cég új típusú csőkemencéi a jövő termékei. Több, mint 80 évnyi kemenceépítési tapasztalat, stabil kialakítás, minőségi komponensek és modern esztétikus forma.
Minőségi fűtőelemek
- kiváló hőmérséklethomogenitás
- gyors felfűtés és lehűtés
- felülmúlhatatlan hőmérséklethomogenitás az egész fűtött hosszban
Minőségi hőszigetelés
- alacsony energiaigény
- alacsony hőmérsékletű külső burkolat
- hosszú élettartam

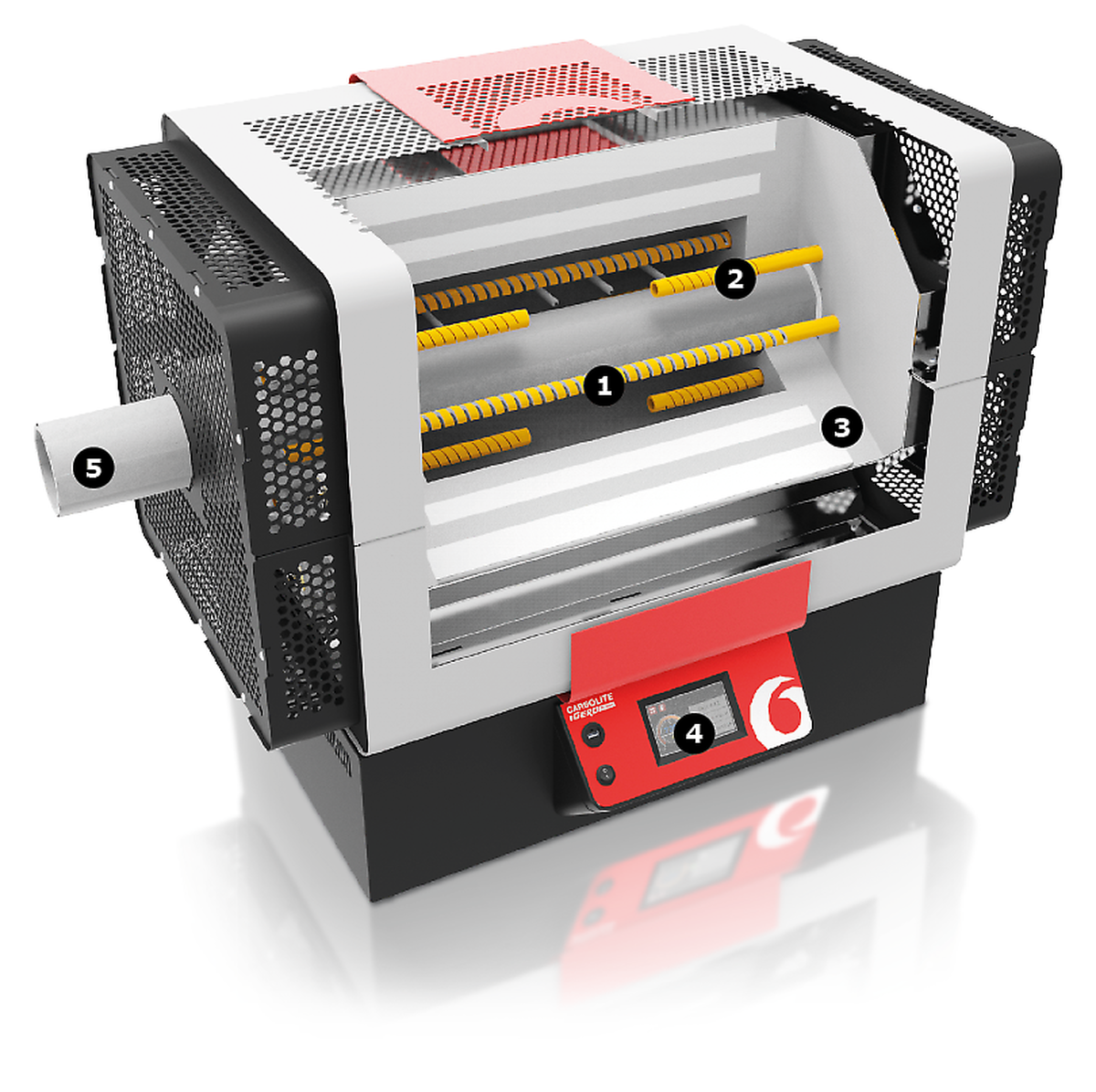

Belső nézet
- 2-zónás és 3-zónás modellek
- Önálló zóna hőmérsékletszabályozás
- Hőszigetelő küszöbök fűtött zónák között
TG Gradiens csőkemencék Hőmérsékletszabályozás és adatátvitel
EPC3016P1 hőmérsékletszabályozó
TG gradiens csőkemencék alapkiépítéséhez tarozik az RS485 kommunikáció és a 24 szegmensben programozható Carbolite EPC3016P1 hőmérsékletszabályozó mindegyik fűtött zónában.
Opciók
túlhevülésgátló (ajánlott értékes minta védelméhez és felügyelet nélküli használathoz)
Minőségi hőszigetelés Alacsony energiafogyasztás
A Carbolite cég új csőkemencéi rendkívül energiahatékonyak. Minőségi hőszigetelésük hosszú élettartamot, alacsony hőmérsékletű külső burkolatot és - mindenekelőtt - kiválóan alacsony energiafogyasztást biztosít.
Carbolite csőkemence használata csökkenti energiaköltségeit és karbonlábnyomát!
Akár 50%-kal kevesebb energiára van szükség! Egyenértékű termékkel való összehasonlítás
Carbolite TS1 12/60/600 model (vörös) és egyenértékű termék (sárga) energiafogyasztása összehasonlítása; mindegyik hőmérsékleten 2 órányi melegítés után mérve.
TG Gradiens csőkemencék Kiegésztők

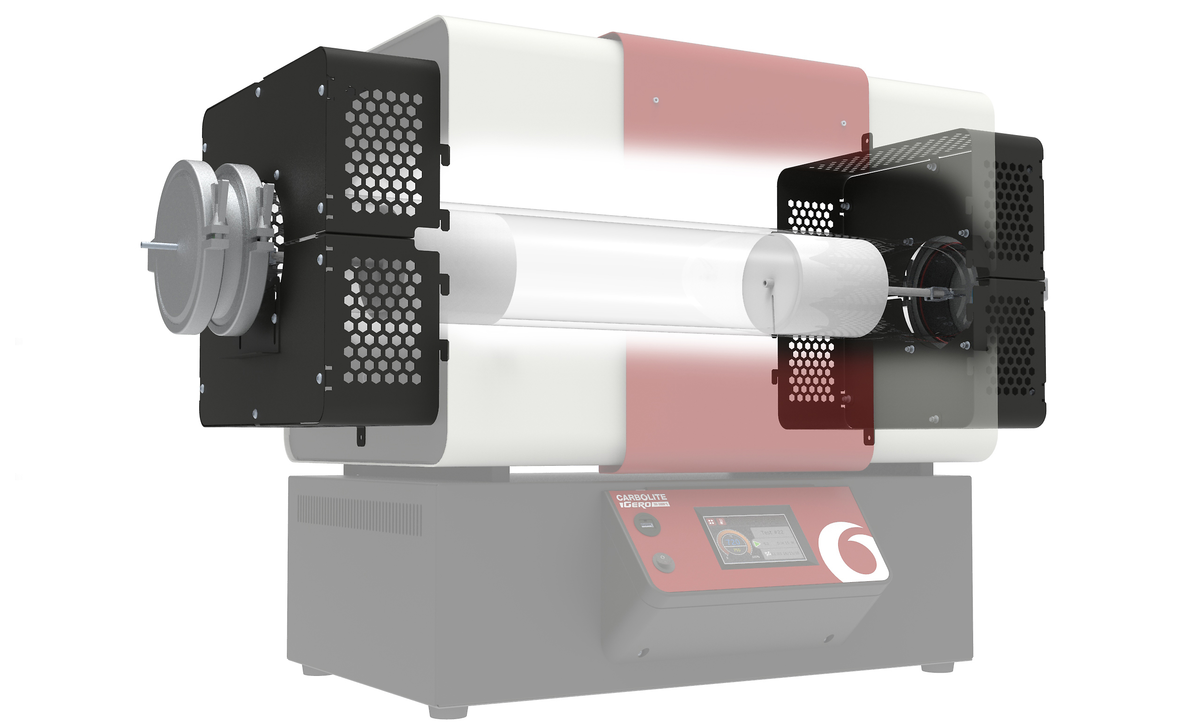

Izzítócsövek széles választéka
Többféle csőátmérő, hossz és anyag.

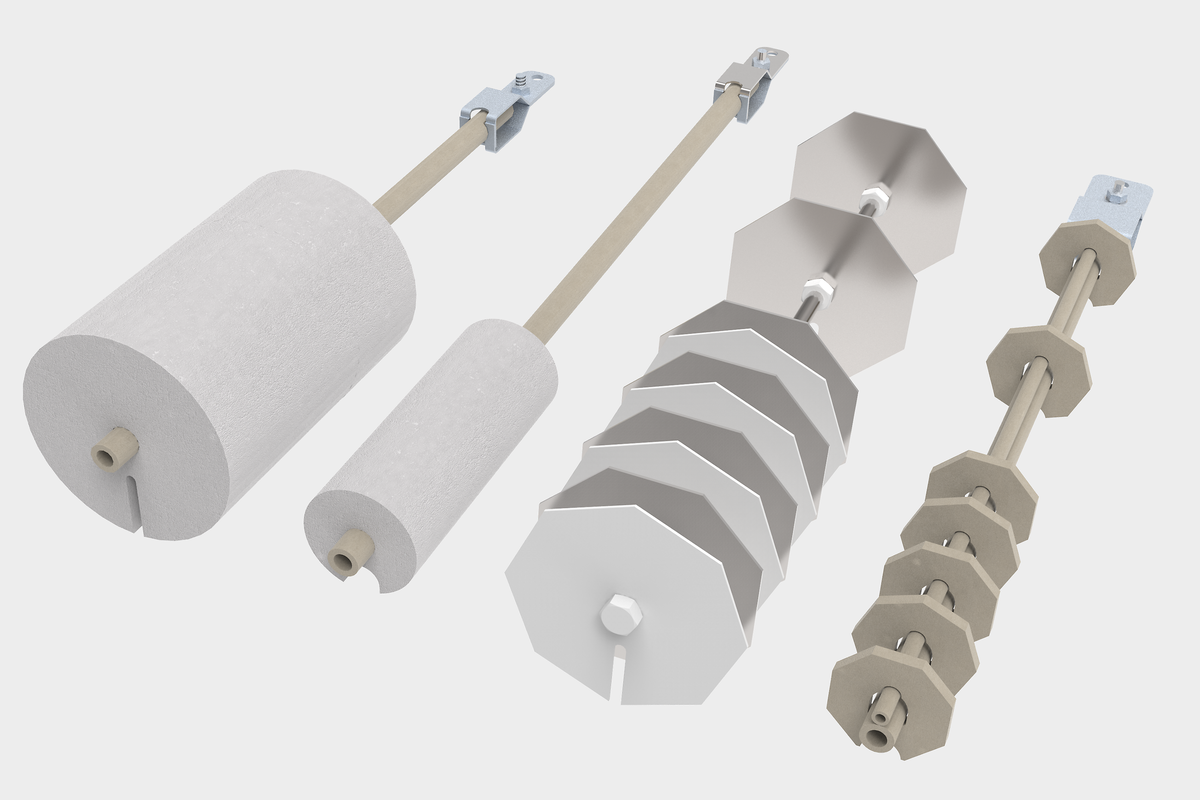

Csővégi szigetelők és sugárzásvédők
A hőveszteség megakadályozásához és így a hőmérséklethomogenitás javításához.
TG Gradiens csőkemencék Felállítási lehetőségek
TG gradiens csőkemence teste a szabályozóegységre helyezhető. Távvezérléshez a kemencetest könnyen levehető és elválasztható a szabályozóegységtől.
Az alapkiépítéshez tartozik a kemencetest és a szabályozóegység közötti 2 m vezeték (csatlakozókkal). Ez a flexibilitás lehetővé teszi az optimális felállítás kialakítását, pl. függőleges állványhoz, tartókerethez vagy elszívófülke eleméhez való rögzítést.

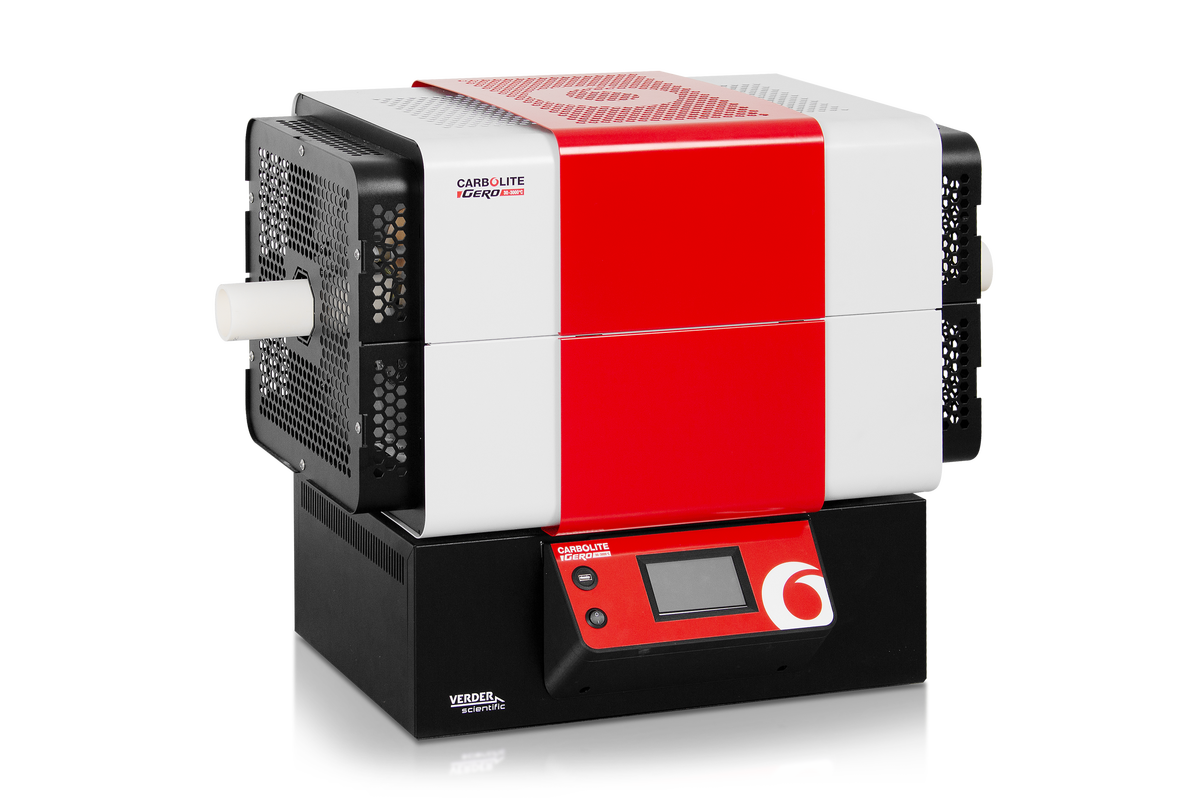

Kemencetest szabályozóegységen
standard kialakítás max. 600 mm fűtött hosszig

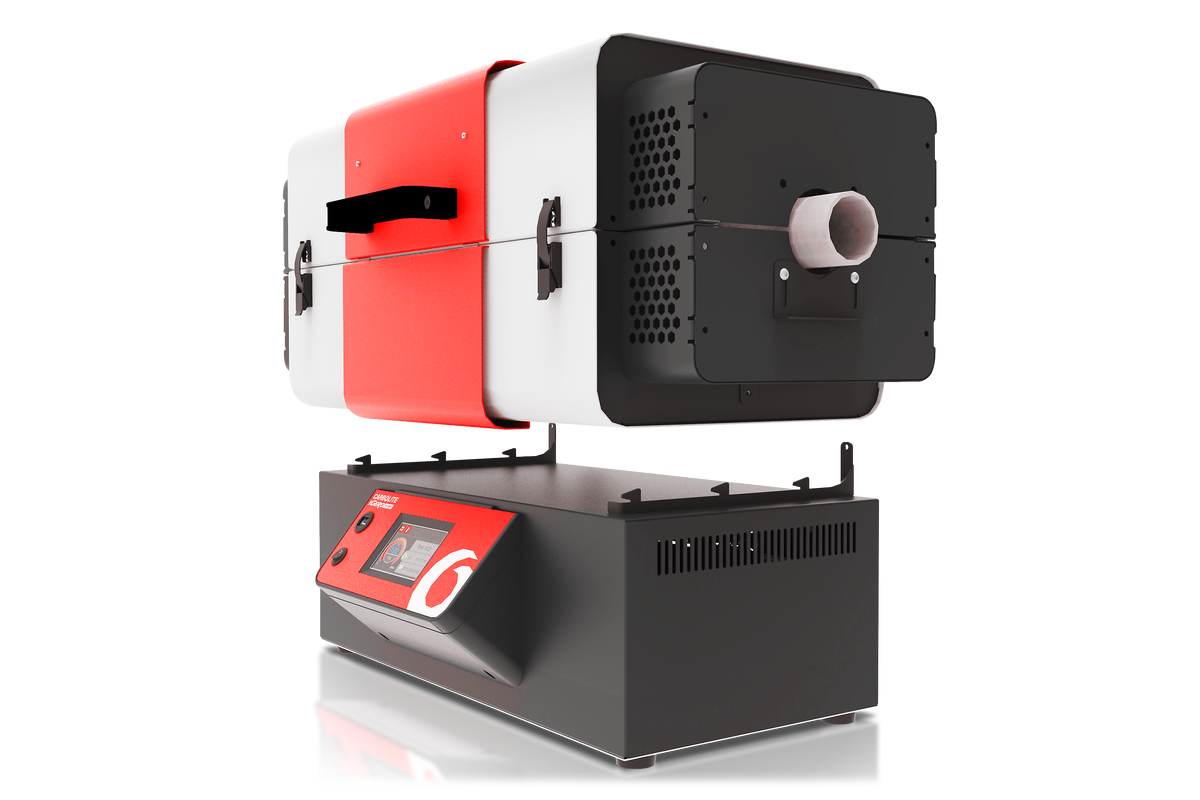

Levehető kemencetest
könnyű átalakítás optimális felállításhoz

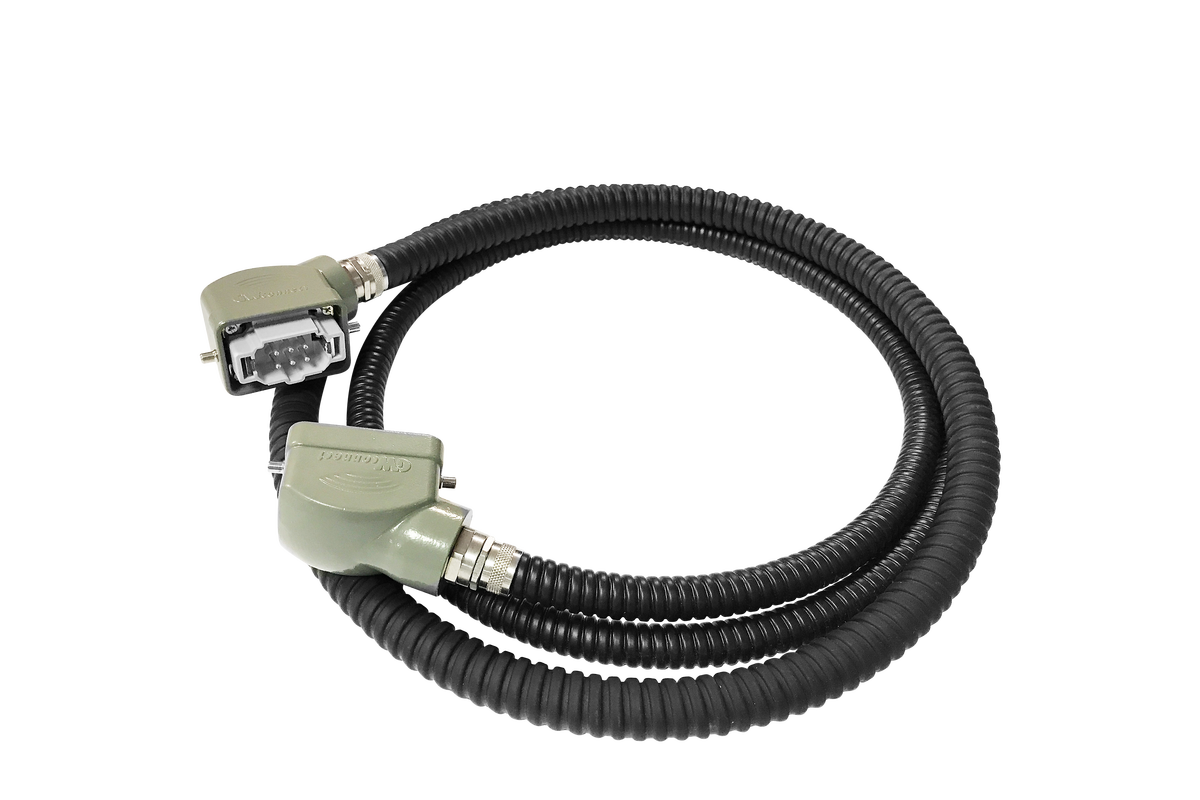

Opció: 4 m hosszabítóvezeték
A 4 m hosszabbítóvezeték összesen 6 m távolságot tesz lehetővé a kemencetest és szabályozó egység között.

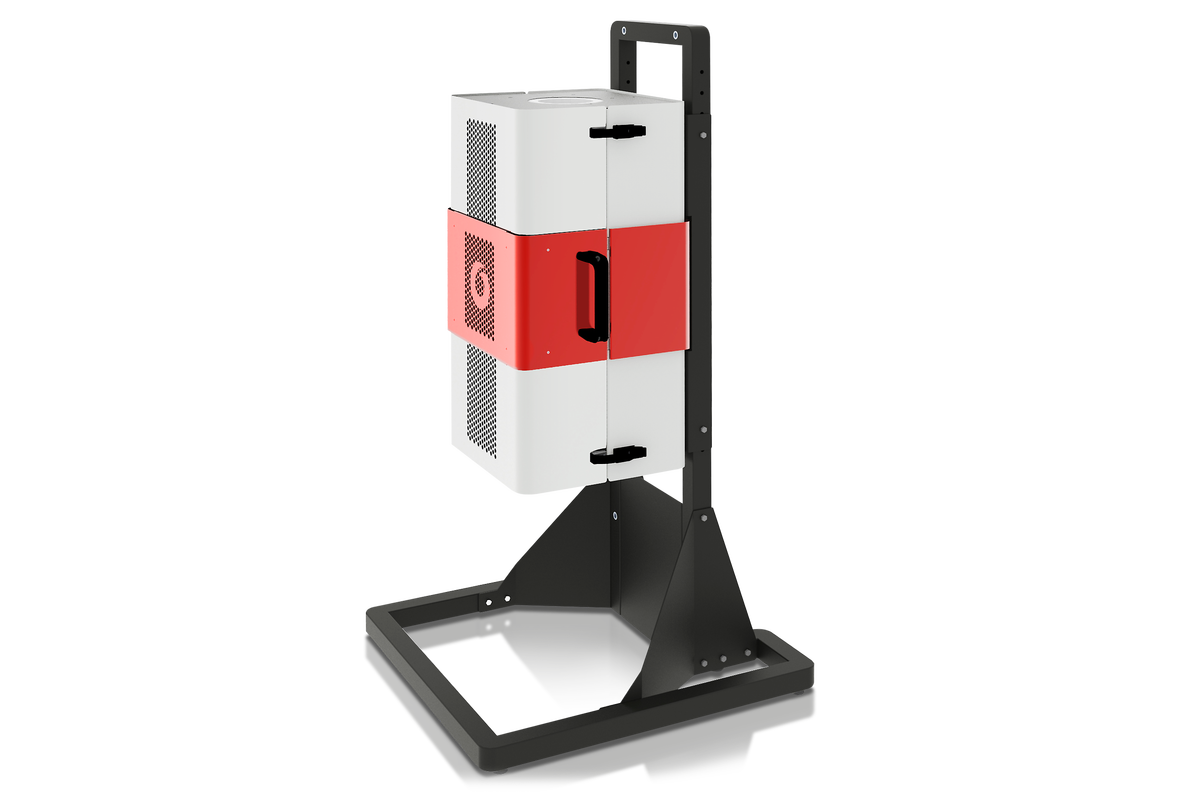

Opció: Függőles állvány
kemencetest függőleges felállításához

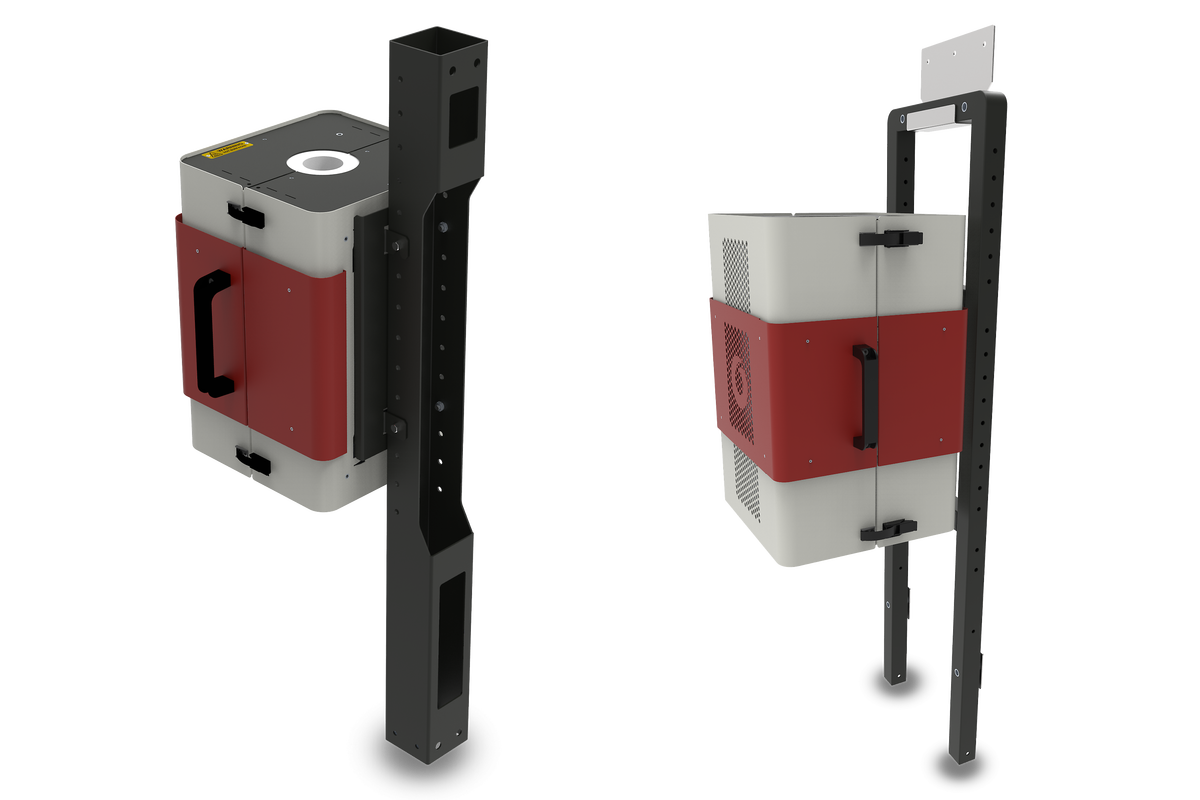

Opció: Tartókeret
kemencetest felhasználói készülékhez való rögzítéséhez
TG Gradiens csőkemencék Védőgázos atmoszféra és vákuum kialakítása
A Carbolite csőkemencék számos kiegészítővel felszerelhetők védőgáz és/vagy vákuum alatti alkalmazásokhoz.
Hőkezelés gradiens csőkemencében
Mozgatható a minta a két hőmérsékletű zóna között - 1-zónás kemence felfűtése/lehűlése kivárása nélküli hőkezelési ciklust megvalósítva így.
Hőmérsékletgradines TG2 12/125/425 vízszintes csőkemencében
OD 80 mm izzítócső
zónák hőmérséklete: #1: ki, #2: 1100 °C
Hőmérsékletgradines TG2 12/125/425 vízszintes csőkemencében
OD 80 mm izzítócső.
zónák hőmérséklete: #1: 1000 °C, #2: 1100 °C
Hőmérsékletgradines TG3 12/60/600 vízszintes csőkemencében
OD 60 mm izzítócső.
zónák hőmérséklete: #1: 1100 °C, #2: 950 °C, #3: 800 °C
Hőmérsékletgradines TG3 12/60/600 vízszintes csőkemencében
OD 60 mm izzítócső.
zónák hőmérséklete: #1: 1100 °C, #2: ki, #3: 400 °C

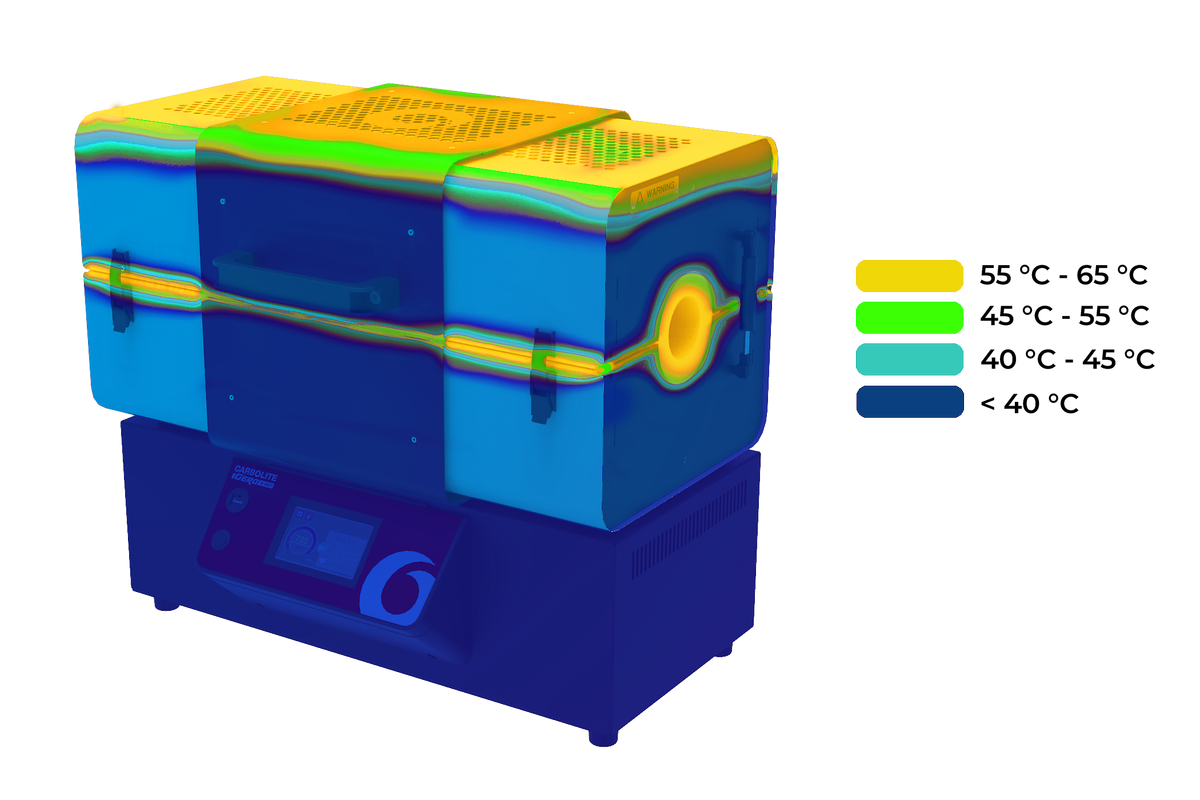

TS Felnyitható csőkemencék Ez aztán a menő! Alacsony borítás hőmérséklet
A Carbolite csőkemencéket a felhasználók biztonságát szem előtt tartva tervezték.
A robusztus konstrukció és a kiváló minőségű hőszigetelés biztosítja, hogy a külső tok hőmérséklete sokkal alacsonyabb, mint más modelleknél.
Ez nem csak a kezelő sérülésveszélyét csökkenti, de a kemencéből távozó hőmennyiség csökkenése kényelmes munkakörnyezetet biztosít, és azt is jelenti, hogy kevesebb energia megy veszendőbe a használat során. Ha forróság van, a Carbolite segít, hogy megőrizze hideg fejét!
TG Gradient Tube Furnace Range - FAQ
Mi az, hogy gradiens csőkemence?
A gradiens csőkemence fűtetlen zónákkal elválasztott több fűtött zónából álló felnyitható csőkemence. A fűtetlen zónák hőszigetelő szakaszai segítenek csökkenteni a fűtött szakaszok közötti hőátadást.
Hogyan szabályozzák a hőmérsékletgradienst a gradiens csőkemencében?
Mindegyik fűtött zóna hőmérsékletét saját független hőmérsékletszabályozója szabályozza, így az egyes zónákban különböző hőmérsékleteket lehet beállítani. A fűtött zónák közötti szigetelő szakaszok csökkentik a fűtött zónák közötti hőátadást, ez növeli a szabályozás helyességét és lehetővé teszi hőmérsékletgradiens létrehozását a fűtött hossz mentén, pl. zóna #1: 500°C, zóna #2: 450°C, zóna #3: 400°C.
Milyen alkalmazásoknál van szükség gradiens csőkemencére?
Sokféle alkalmazásban van szükség gradiens csőkemencére, pl. kémiai rétegnövesztés (CVD: chemical vapour deposition) eljárásban, mely során a legforróbb zónában elpárologtatják az anyagot, vivőgázzal elszállítják a izzítócső hosszában, majd a leghidegebb zónában kondenzáltatják a hordozóra (szubsztrátra). A gradiens hőkemence ideális ehhez az eljáráshoz, mivel a csőkemence két vége különböző hőmérsékleten működhet, létrehozva így a szükséges hőmérsékletgradienst.
TG Gradiens csőkemencék Műszaki adatok
| TG3 12/60/600 | TG2 12/125/425 | |
|---|---|---|
| Max. hőmérséklet (°C) | 1200 | 1200 |
| Fűtött zónák száma | 3 | 2 |
| Felfűtési idő (perc) | - | 134 |
| Furnace Ø (mm) | 60 | 125 |
| Fűtött hossz (mm) | 600 | 425 |
| Levegőhöz ajánlott csőhossz (mm) | 880 | 750 |
| Védőgázokhoz ajánlott csőhossz (mm) | 1050 | 1000 |
| Méretek: kívül mag x szél x mély (mm) |
575 x 795 x 480 | 665 x 665 x 575 |
| Szabályozóegység mag x szél x mély (mm) | 230 x 785 x 480 | 230 x 655 x 480 |
| Max. teljesítmény (W) | 2000 | 1860 |
| Súly (kg) | 56 | 71 |
Figyelem
- felfűtési idő zárócsonkkal felszerelt, üres, kvarc izzítócső max. hőmérsékletnél 100°C-kal alacsonyabb hőmérsékletre történt felmelegítésére vonatkozik
- opcionális kerámia izzítócső használatakor a felfűtés sebességét 5 °C/min-re kell korlátozni
- hőntartási teljesítményfelvétel folyamatos üzemre vonatkozik
- hőmérsékletgradiensek mérése behelyezett csővégi szigetelőkkel történt
- folyamatos üzem max. hőmérséklete 100 °C-kal alacsonyabb a lehetséges max. hőmérsékletnél
- N-típusú hőelemmel van felszerelve mindegyik kemence
