A HTMA (modified atmosphere high temperature) magas hőmérsékletű szárítószekrények védőgázos atmoszférában, max. 700°C-on végzendő eljárásokra alkalmasak. Az öblítő- és a folyamatgáz saját áramlásszabályozója biztosítja, hogy az atmoszférikus levegőnek a kamrabelsőből történt kiszorítása után csak kevés folyamatgáz felhasználására van szükség. A gázok közötti átkapcsolás történhet manuálisan vagy opcionális automatikus vezérlőrendszer segítségével. Akár 50 ppm mértékű maradék oxigénszint is elérhető.
Alapkiépítés jellemzői
- max. hőmérséklet 400°C, 500°C, 600°C vagy 700°C
- kamratérfogat 28, 95, 220, 500 és 1000 liter
- Carbolite 301 hőmérsékletszabályozó: állítható sebességű felfűtés beállított hőmérsékletre és időkapcsoló
- vízszintes légáram a hátul elhelyezett légkeverő ventilátor és az oldalsó légterelőlemezek révén
- tökéletesen tömített hegesztésű kamrabelső védőgázos atmoszféra kialakításához
- manuális gázszabályozás tűszelepekkel és áramlásmérőkkel (sárgaréz)
- korrózióálló nemesacél kamrabelső billenésgátolt elhelyezésű lyuggatott lemez polcokkal
- sárgaréz áramlásmérők és tűszelepek nemesacél vezetékekkel
- fém hővisszaverővel, szilikongumi gáztömítéssel és nem visszacsapódó zárókilinccsel felszerelt egyszárnyas ajtó
- epoxidbevonatú horganyzott acéllemez, kopásálló készülékház
- gázbevezető csatlakozó: kompressziós illesztés OD 10 mm csőhöz (max. nyomás = 2 bar)
- ajtónyitás kapcsoló
Opciók (már a rendeléskor megadandók)
- digitális hőmérsékletszabályozók, hőmérsékletprogramozók és adatrögzítők széles választéka RS232, RS485 vagy Ethernet csatlakozással - további információk
- automatikus gázszabályozás (programozható EPC3016P1, CC-T1, EPC3008P10 vagy Nanodac hőmérsékletszabályozó szükséges)
- sárgaréz helyett nemesacél áramlásmérők és tűszelepek
- rögzített vagy görgős állvány
- vészjelzés áramlás kimaradásakor
- oxigénérzékelő a gázkimenethez az oxigénszint ellenőrzéséhez ppm vagy % kijelzéssel. Csak nanodac™ hőmérsékletszabályozóval

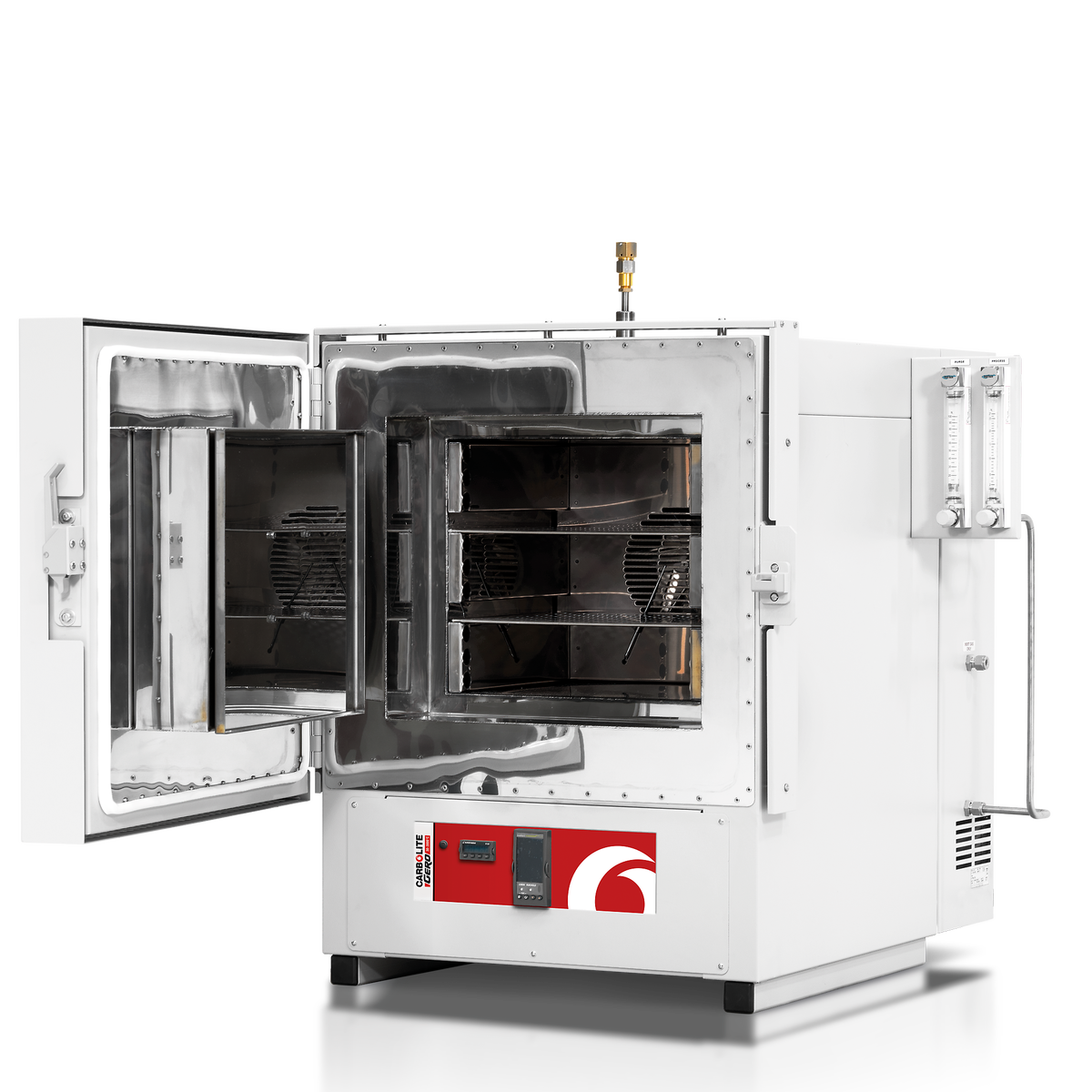

HTMA 6/28 melegítőszekrény programozható 3508P1 hőmérsékletszabályozóval és automatikus gázszabályozással

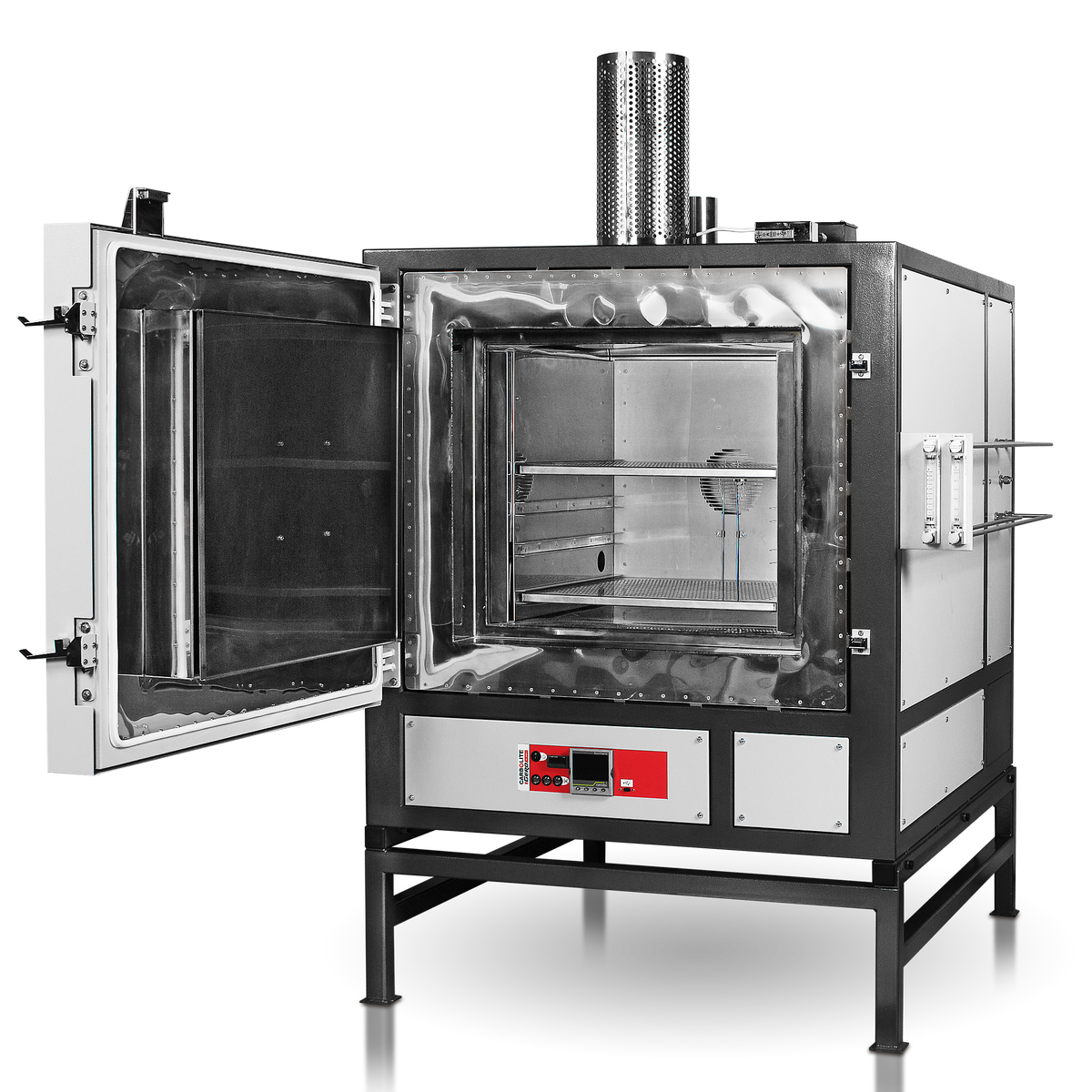

HTMA 6/220 melegítőszekrény opcionális Nanodac programozható hőmérsékletszabályozóval, automatikus gázszabályozással és oxigénszint ellenőrzéssel
HTMA - Magas hőmérsékletű védőgázos melegítőszekrények Műszaki adatok
| Max. hőmérséklet (°C) | Felfűtési idő (perc) | Regenerálódási idő (perc) | Méretek: belül mag x szél x mély (mm) |
Méretek: kívül mag x szél x mély (mm) |
Polcok száma alapkiépítésben / összesen | Polc terhelhetősége / összesen (kg) | Kamratérfogat (liter) | Max. teljesítmény (W) | |
|---|---|---|---|---|---|---|---|---|---|
| HTMA 4/28 | 400 | 60 | 10 | 305 x 305 x 305 | 990 x 810 x 885 | 2 / 2 | 10 / 20 | 28 | 2000 |
| HTMA 4/95 | 400 | 75 | 16 | 455 x 455 x 455 | 1120 x 1015 x 1120 | 3 / 4 | 15 / 30 | 95 | 3000 |
| HTMA 4/220 | 400 | 120 | 20 | 610 x 610 x 610 | 1270 x 1165 x 1280 | 3 / 4 | 25 / 30 | 220 | 4000 |
| HTMA 5/95 | 500 | 75 | 16 | 455 x 455 x 455 | 1120 x 1015 x 1120 | 3 / 4 | 15 / 30 | 95 | 4500 |
| HTMA 5/220 | 500 | 120 | 20 | 610 x 610 x 610 | 1270 x 1165 x 1280 | 3 / 4 | 25 / 50 | 220 | 6000 |
| HTMA 6/95 | 600 | 75* | 16* | 455 x 455 x 455 | 1120 x 1015 x 1120 | 3 / 4 | 95 | 4500 | 15 / 30 |
| HTMA 6/220 | 600 | 120* | 20* | 610 x 610 x 610 | 1270 x 1165 x 1280 | 3 / 4 | 25 / 50 | 220 | 6000 |
| HTMA 7/28 | 700 | 90 | 24 | 305 x 305 x 305 | 1140 x 910 x 910 | 2 / 2 | 8 / 16 | 28 | 3000 |
| HTMA 7/95 | 700 | 95 | 24 | 455 x 455 x 455 | 1280 x 1110 x 1160 | 3 / 4 | 95 | 6000 | 10 / 30 |
| HTMA 7/220 | 700 | 120 | 24 | 610 x 610 x 610 | 1295 x 1215 x 1280 | 3 / 4 | 15 / 45 | 220 | 10000 |
