Kamerovens van het type HTK KE-ovens zijn geïsoleerd met keramische vezels.

Het rechthoekige ontwerp met een voordeur zorgt voor gemakkelijk laden en lossen. Het HTK-assortiment is verkrijgbaar in maar liefst zes verschillende maten. De kleinste ontwerpen met een inhoud van 8 liter en 25 liter worden doorgaans door laboratoria gebruikt voor onderzoek en ontwikkeling. De ovens van 80 liter, 220 liter, 400 liter of 600 liter worden voornamelijk gebruikt als pilootsystemen of grootschalige productie.

De ovens kunnen worden gebruikt onder een gedefinieerd zuurstofmengsel of 100% pure zuurstof. De verwarmingselementen zijn CrFeAl, waardoor temperaturen tot 1350°C mogelijk zijn, of MoSi2 die temperaturen tot 1800°C mogelijk maken. Inerte gasatmosferen zijn mogelijk; een slechte atmosferische kwaliteit moet echter worden geaccepteerd. Vanwege de poreuze aard van de isolatie is het vacuümgebruik beperkt tot een ruw vacuümbereik voor korte duur.

Toepassingsvoorbeelden

Ceramic Injection Moulding, ontbinden in lucht, sinteren in lucht

Standaard functies

  • Werking met partiële waterstofdruk indien gewenst
  • Operation under air or with 100 % Oxygen in the HTK KE
  • Nauwkeurig geregelde vacuümpompsnelheden geschikt voor poeders
  • Data registratie voor kwaliteitsbeheer

Kameroven, keramische vezelisolatie - HTK KE Bekijk de binnenkant van de HTK KE

  1. Frame
  2. Water cooled vessel
  3. Heating cassette
  4. Groove for the sealing
  5. Front door
  6. Graphite insulation
Inside the chamber, heating elements are positioned at the bottom, left, right, and top sides of the furnace chamber allowing for improved temperature uniformity. For larger volumes, the back wall and front are equipped with heating elements to maintain excellent temperature uniformity. The HTK W, HTK MO, HTK GR and HTK KE furnaces are surrounded by a water cooled vessel; thus classifying, the HTK systems as a cold wall furnace. The cooling water is guided through the double walled vessel.

View inside HTK KE

Kameroven, keramische vezelisolatie - HTK KE Technische Gegevens

Insulation material Afmetingen: Buiten H x B x D (mm) Transport weight (kg) Usable space Volume (l) H x W x D, usable space without retort (mm) H x W x D, usable space with retort (mm) Thermal values Tmax vacuum (°C) Tmax atmospheric pressure (°C) -Delta-T, between 500 and 1500°C (K) according to DIN 17052 Max. heat-up rate (K/min) Cooling time (h) Connecting values Vermogen (kW) Voltage (V) Current (A) Series fuse (A) Vacuum (option) Leakage rate - clean, cold and empty (mbar l/s) Vacuum range depending on the pumping unit Cooling water required Flow (l/min) Max. inlet temperature (°C) Gas supply Nitrogen or Argon flow, others on request (l/h) Controller
HTK 8 KE/13-1G Ceramic fibre 2100 x 1300 x 1100 1200
8 200 x 200 x 200 180 x 180 x 200
1100 1350 ± 10 10 6
8 400 20 3 x 63
5x10-3 rough or fine vacuum
15 23
200-2000 on request
HTK 25 KE/13-1G Ceramic fibre 2200 x 1900 x 1800 1700
25 250 x 250 x 400 230 x 230 x 400
1100 1350 ± 10 10 6 16 400 40 3 x 63
5x10-3 rough or fine vacuum
20 23
200-2000 on request
HTK 80 KE/13-1G Ceramic fibre 2300 x 2100 x 2200 2000
80 400 x 400 x 500 380 x 380 x 400
1100 1350 ± 10 10 8
45 400 3 x 65 3 x 80
5x10-3 rough or fine vacuum
40 23
200-2000 on request
HTK 220 KE/13-1G Ceramic fibre 2500 x 2300 x 2600 3000
220 600 x 600 x 600 560 x 560 x 560
1100 1350 ± 10 10 10
80 400 3 x 120 3 x 160
5x10-3 rough or fine vacuum
60 23
1000-10000 on request
HTK 400 KE/13-1G Ceramic fibre 2500 x 2300 x 2600 3800
400 650 x 700 x 900 630 x 680 x 900
1100 1350 ± 10 10 12
120 400 3 x 180 3 x 250
5x10-3 rough or fine vacuum
100 23
1000-10000 on request
HTK 600 KE/13-1G Ceramic fibre 2500 x 2500 x 2900 4500
600 650 x 750 x 1200 630 x 730 x 1200
1100 1350 ± 10 10 12-16
200 400 3 x 290 3 x 315
5x10-3 rough or fine vacuum
175 23
1000-10000 on request

TF Buisovens Aanbod Downloads

Toont resultaten 1 - 3 van 3
Alle filters terugzetten

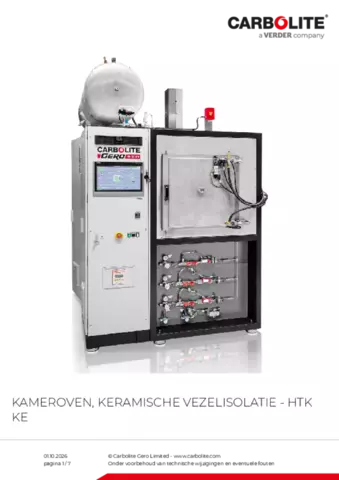

Productinformatieblad HTK KE
