A HTK GR (Hochtemperatur-Kammerofen) magas hőmérsékletű kamrás kemencék szigetelése grafit. Durva-/finomvákuum alatti ill. nitrogén és argon védőgázos vagy hidrogén és szénmonoxid reaktív gázos atmoszférában végzett hőkezelésekre alkalmasak. A HTK GR kemencék nem működtethetők oxigén atmoszférában.
A szögletes kialakítás és az előre nyíló ajtó megkönnyíti a betöltést és az ürítést. A HTK GR kemencék hat különböző méretben is beszerezhetők. A legkisebbek 8 és 25 literesek, és jellemzően kutató-fejlesztő laboratóriumok használják őket. A 80, 220, 400 vagy 600 literes kemencéket főleg kísérleti vagy gyártó üzemek alkalmazzák.
A HTK GR kemencék grafit hőszigetelésével és grafit fűtőelemeivel elérhető max. hőmérséklet 2200 °C, kérésre 3000 °C elérése is kialakítható. Ugyancsak kérésre beépíthető grafit retorta is, mely szabályozott gázbevezetésről gondoskodik, javítja a hőmérséklethomogenitást, mely így ± 10 °C alá csökken. A mintából történő erős gázfelszabadulással járó folymatoknál a retorta védi a fűtőelemeket és növeli így a kemence élettartamát.
Termékvideó: HTK GR - Kamrás kemence, grafit szigeteléssel
Alkalmazási példák
Grafitosítás , Pirolízis, szilíciumozás, Szinterelés, műszaki kerámia
Alapkiépítés jellemzői
- grafit szigetelés a legmagasabb hőmérséklet elérése érdekében
- adott parciális nyomású hidrogén alatti működtetés is lehetséges
- poralakú mintákhoz is alkalmas, pontosan vezérelt (vákuum) leszívási sebességek
- adatrögzítés a minőségbiztosításhoz
HTK GR - Kamrás kemence, grafit szigeteléssel A HTK Graphite Furnace belseje

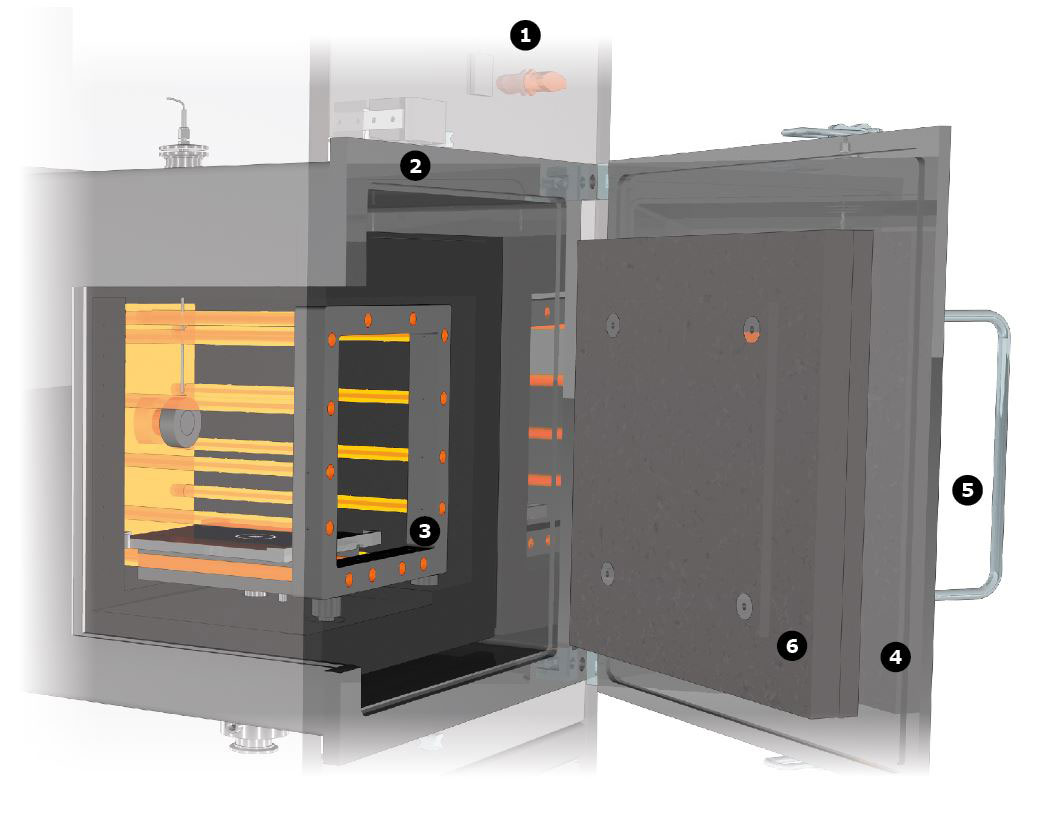

HTK kemencék belülről
- kemenceház
- vízhűtésű köpeny
- fűtőkazetta
- tömítővájat
- nyitott ajtó
- grafit hőszigetelés
Kérésre 3000 °C-ra emelhető a HTK GR kemence max. hőmérséklete. Ez a hőmérséklet azonban a kemence speciális kialakítását igényli: elegendően vastag szigetelést, a fűtőelemek optimális elhelyezését és a hőmérséklet pirométerrel történő ellenőrzését. A kemencén kívül elhelyezett pirométer a kemence ablakán át méri optikai módszerrel közvetlenül a hősugárzást.
Ez a mérési elv csak az elegendően nagy mennyiségben kibocsátott hősugárzás esetén működik. A szükséges mennyiségű hősugárzás csak 400 °C fölötti hőmérsékleteken keletkezik. Alacsonyabb hőmérsékleteken becsúsztatott hőelem szolgál a hőmérséklet szabályozására.
A grafit megnövekedett gőznyomása miatt a 3000 °C-on történő működtetés csak inert gázatmoszférában lehetséges. Ráadásul a nagy gőznyomás miatt szén szabadul ki az atmoszférába. Szénre érzékeny minták esetén fémszigetelésű kemencét kell használni.
Belső nézet HTK GR
HTK GR - Kamrás kemence, grafit szigeteléssel Példák

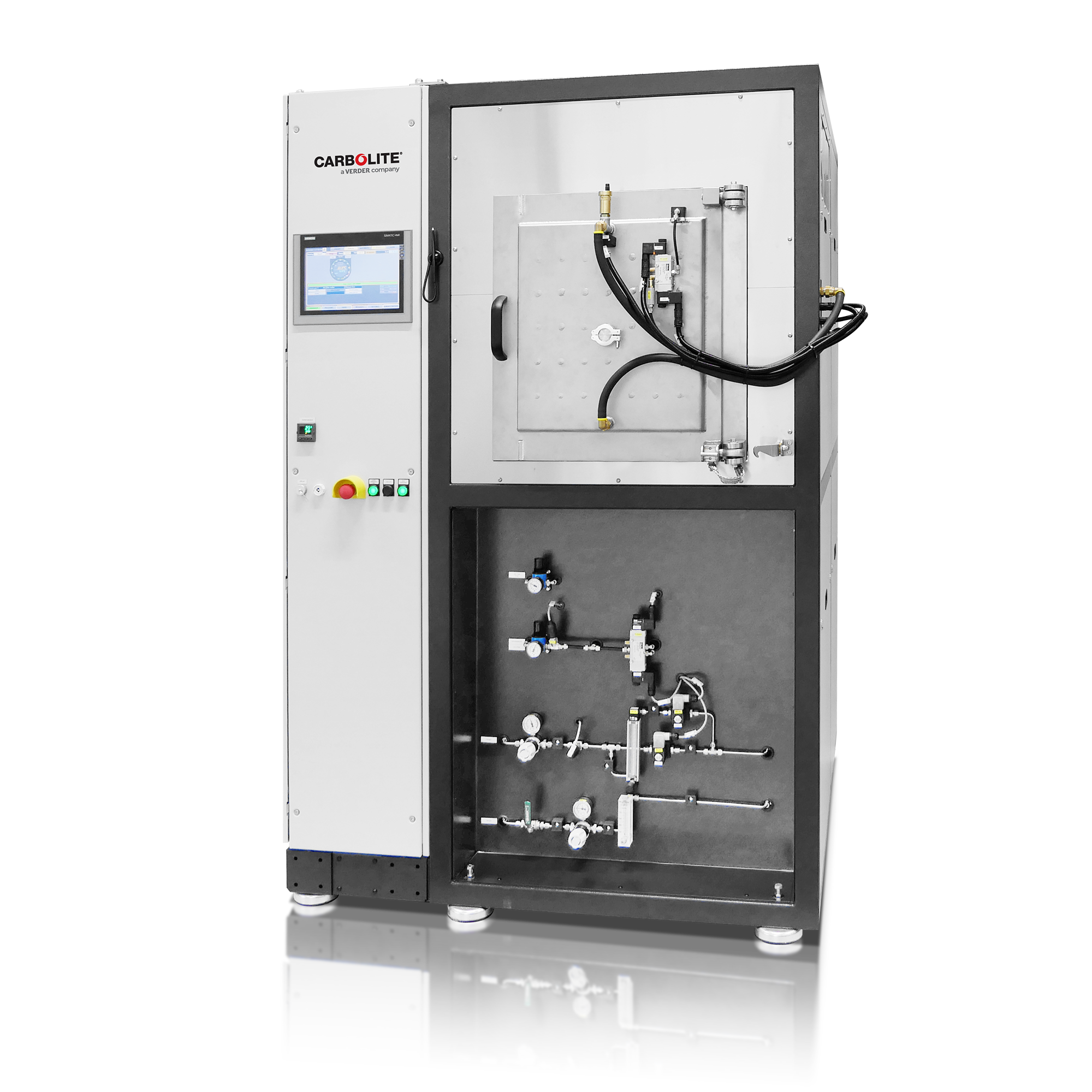

HTK 8 GR/22-1G smart up to 2200°C

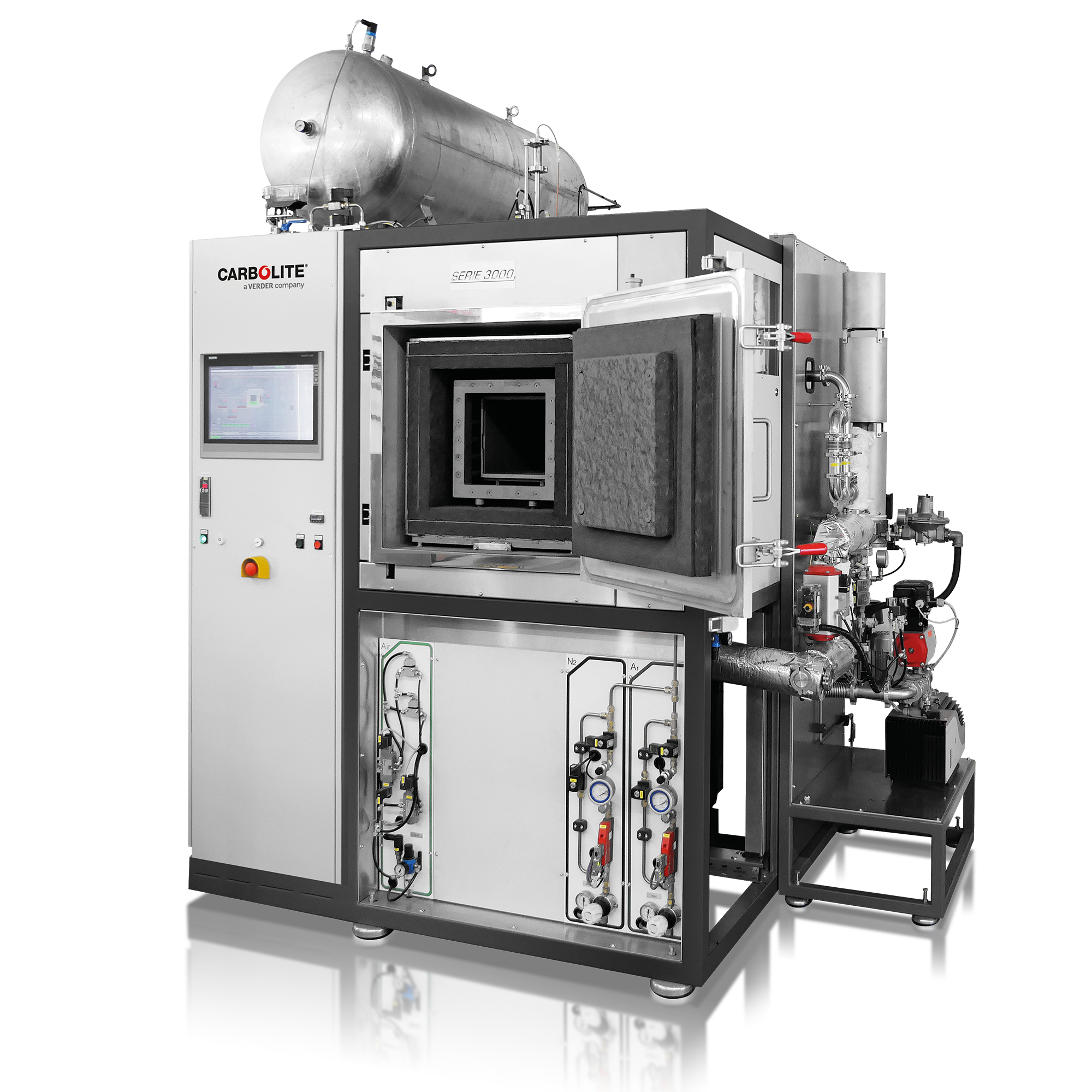

HTK 25 GR/22-1G kemence 2200°C-ig automatikus vezérléssel opcionális pirolízis egységgel

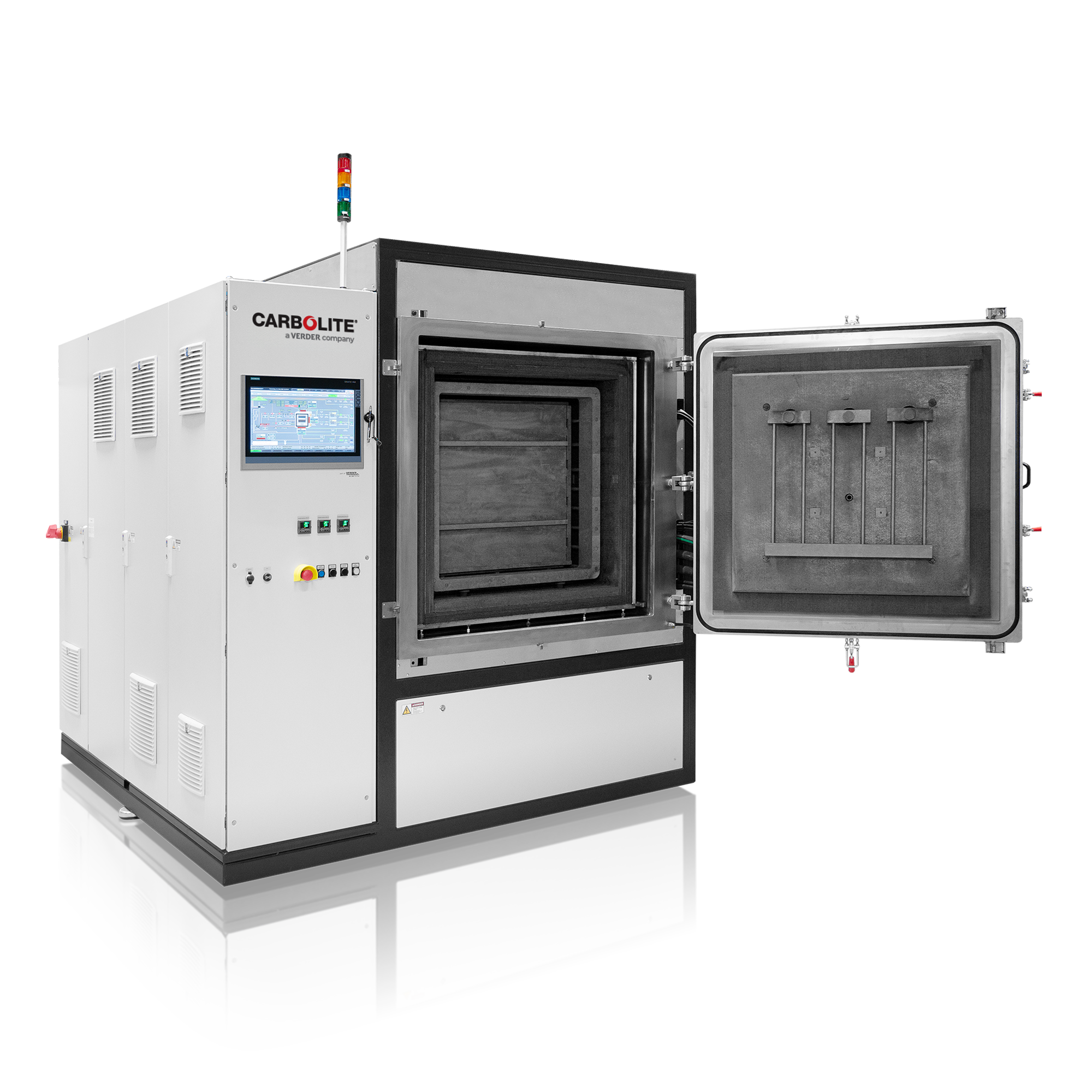

HTK 400 GR/22-1G automata 2200°C-ig
HTK GR - Kamrás kemence, grafit szigeteléssel Műszaki adatok
| Szigetelőanyag | Méretek: kívül mag x szél x mély (mm) |
Szállítási súly (kg) | Hasznos térfogat | Kamratérfogat (l) | mag x szél x mély hasznos térfogat retorta nélkül (mm) | mag x szél x mély hasznos térfogat retortával (mm) | Termikus jellemzők | Tmax, vákuum alatt (°C) | Tmax, atmoszférikus nyomáson (°C) | ΔT, 500 - 1500°C között (K) DIN 17052 szerint | Max. felfűtési sebesség (K/min) | Lehűlési idő (h) | Hálózati csatlakozások | Teljesítmény (kW) | Feszültség (V) | Áramerősség (A) | Biztosíték (A) | Vákuum (opció) | Szivárgási sebesség tiszta, hideg és üres tartályból (mbar l/s) | Vákuumtartomány, a szivattyútól függően | Szükséges hűtővíz | Szükséges hűtővíz mennyiség (l/min) | Max. bemeneti hőmérséklet (°C) | Gázellátás | Nitrogén vagy argon, más gáz kérésre (l/h) | Szabályozó | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTK 8 GR/22-1G | grafit | 2100 x 1300 x 1100 | 1200 | |
8 | 200 x 200 x 200 | 180 x 180 x 200 | |
2200 | 2200 | ± 10 | 10 | 6 | |
26.5 | 400 (3-fázis) | 3 x 66 | 3 x 80 | |
5x10-3 | durva- vagy finomvákuum | |
40 | 23 | |
200-2000 | kérésre |
| HTK 25 GR/22-1 | grafit | 2200 x 1900 x 1800 | 1700 | |
25 | 250 x 250 x 400 | 230 x 230 x 400 | |
2200 | 2200 | ± 10 | 10 | 6 | |
60 | 400 (3-fázis) | 3 x 90 | 3 x 125 | |
5x10-3 | durva- vagy finomvákuum | |
70 | 23 | |
200-2000 | kérésre |
| HTK 80 GR/22-1G | grafit | 2300 x 2100 x 2200 | 2000 | |
80 | 400 x 400 x 500 | 380 x 380 x 400 | |
2200 | 2200 | ± 10 | 10 | 8 | |
100 | 400 (3-fázis) | 3 x 150 | 3 x 200 | |
5x10-3 | durva- vagy finomvákuum | |
100 | 23 | |
200-2000 | kérésre |
| HTK 220 GR/22-1G | grafit | 2500 x 2300 x 2600 | 3000 | |
220 | 600 x 600 x 600 | 560 x 560 x 560 | |
2200 | 2200 | ± 10 | 10 | 8 | |
160 | 400 (3-fázis) | 3 x 240 | 3 x 315 | |
5x10-3 | durva- vagy finomvákuum | |
150 | 23 | |
1000-10000 | kérésre |
| HTK 400 GR/22-1G | grafit | 2500 x 2300 x 2600 | 3800 | |
400 | 650 x 700 x 900 | 630 x 680 x 900 | |
2200 | 2200 | ± 10 | 10 | 12 | |
250 | 400 (3-fázis) | 3 x 370 | 3 x 500 | |
5x10-3 | durva- vagy finomvákuum | |
200 | 23 | |
1000-10000 | kérésre |
| HTK 600 GR/22-1G | grafit | 2500 x 2500 x 2900 | 4500 | |
600 | 650 x 750 x 1200 | 630 x 730 x 1200 | |
2200 | 2200 | ± 10 | 10 | 12-16 | |
300 | 400 (3-fázis) | 3 x 450 | 3 x 500 | |
5x10-3 | durva- vagy finomvákuum | |
2200 | 23 | |
1000-10000 | kérésre |
HTK GR - Kamrás kemence, grafit szigeteléssel Letöltések
Heat Treatment / Debinding & Sintering of Additive Manufacturing of Metals, Metal Injection Moulding
Graphitisation at up to 3000 °C - What is it good for?
Graphite is a soft, slippery, greyish-black substance. It has a metallic luster and is opaque to light. Graphite is a good conductor of heat and electricity. Often graphite is simply named carbon. Under inert gas or vacuum graphite is extremely temperature-resistant which makes it an interesting material for high temperature applications.
