Graphitöfen vom Typ HTK GR ermöglichen Wärmebehandlungen im Grob- und Feinvakuum sowie in Schutzgasen wie Stickstoff oder Argon aber auch Prozesse mit Reaktionsgasen wie Wasserstoff oder Kohlenstoffmonoxid.
Der HTK GR darf aufgrund des Werkstoffes Graphit nicht unter Sauerstoffatmosphäre betrieben werden.
Der HTK GR mit Graphitisolierung und Heizelementen kann auf Wunsch eine Maximaltemperatur von 3000 °C erreichen. Ebenfalls kann eine Retorte aus Graphit eingebaut werden, welche die Heizelemente schützt und für einen definierten Gasfluss von außen nach Innen sowie in den Gasauslass sorgt. Bei Prozessen mit starkem Ausgasen der Proben schützt die Retorte zudem die Heizelemente und erhöht somit deren Lebensdauer. Die Temperaturhomogenität wird durch die Retorte ebenfalls verbessert und liegt unterhalb von ± 10 K.
Produktvideo: Kammerofen mit Graphitisolierung - HTK GR
Anwendungsbeispiele
Graphitisierung, Pyrolyse, Silizieren, Sintern, Technische Keramiken
Standardausstattung
- Graphitofen für höchstmögliche Temperaturen
- Wasserstoffpartialdruckbetrieb möglich
- Kontrolliertes Evakuieren, geeignet für pulverförmige Proben
- Datenaufzeichnung zur Qualitätssicherung
Kammerofen mit Graphitisolierung - HTK GR Blick ins Innere des HTK Graphitofens
- Ofengehäuse
- Wassergekühlter Kessel
- Heizkassette
- O-Ring Nut
- Geöffnete Tür
- Isolierung
Sämtliche Kammeröfen (HTK W, HTK MO, HTK GR, HTK KE) werden von einem wassergekühlten doppelwandigen Kessel umgeben, durch den Kühlwasser fließt. Man spricht bei dem HTK daher auch von einem Kaltwandofen.
Auf Wunsch kann die Temperatur im HTK GR auf 3000 °C erhöht werden. Diese herausfordernde Temperatur benötigt ein spezielles Ofendesign: eine ausreichend dicke Isolation, ein spezielles Design der Heizelemente sowie eine Temperaturüberwachung mit einem Pyrometer (Messung der Wärmestrahlung mittels optischer Methoden).
Innenansicht HTK GR
Kammerofen mit Graphitisolierung - HTK GR Beispiele
HTK 8 GR/22-1G "smart" bis zu 2200°C
HTK 25 GR/22-1G automatik bis 2200°C mit optionalem Pyrolyse-Paket
Automatischer HTK 400 GR/22-1G bis zu 2200°C
Kammerofen mit Graphitisolierung - HTK GR Technische Daten
| Isoliermaterial | Außenabmessungen H x B x T (mm) | Transportgewicht (kg) | Nutzraum | Volumen (l) | H x B x T, Nutzraum ohne Retorte (mm) | H x B x T, Nutzraum mit Retorte (mm) | Thermal values | Tmax, Vakuum (°C) | Tmax Atmosphärendruck (°C) | -Delta-T, zwischen 500 and 1500 °C (K) nach DIN 17052 | Max. Aufheizrate (K/min) | Abkühlzeit (h) | Connecting values | Leistung (kW) | Spannung (V) | Strom (A) | Vorsicherung (A) | Vakuum (Option) | Leckrate Behälter (sauber, kalt und leer) (mbar l/s) | Arbeitsvakuum, abhängig vom Pumpstand | Erforderliches Kühlwasser | Fluss (l/min) | Max. Einlasstemperatur (°C) | Gasversorgung | Stickstoff- oder Argonfluss, andere auf Anfrage (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTK 8 GR/22-1G | Graphit | 2100 x 1300 x 1100 | 1200 | |
8 | 200 x 200 x 200 | 180 x 180 x 200 | |
2200 | 2200 | ± 10 | 10 | 6 | |
26.5 | 400 (3P) | 3 x 66 | 3 x 80 | |
5x10-3 | rough or fine vacuum | |
40 | 23 | |
200-2000 | aus Anfrage |
| HTK 25 GR/22-1 | Graphit | 2200 x 1900 x 1800 | 1700 | |
25 | 250 x 250 x 400 | 230 x 230 x 400 | |
2200 | 2200 | ± 10 | 10 | 6 | |
60 | 400 (3P) | 3 x 90 | 3 x 125 | |
5x10-3 | rough or fine vacuum | |
70 | 23 | |
200-2000 | aus Anfrage |
| HTK 80 GR/22-1G | Graphit | 2300 x 2100 x 2200 | 2000 | |
80 | 400 x 400 x 500 | 380 x 380 x 400 | |
2200 | 2200 | ± 10 | 10 | 8 | |
100 | 400 (3P) | 3 x 150 | 3 x 200 | |
5x10-3 | rough or fine vacuum | |
100 | 23 | |
200-2000 | aus Anfrage |
| HTK 220 GR/22-1G | Graphit | 2500 x 2300 x 2600 | 3000 | |
220 | 600 x 600 x 600 | 560 x 560 x 560 | |
2200 | 2200 | ± 10 | 10 | 8 | |
160 | 400 (3P) | 3 x 240 | 3 x 315 | |
5x10-3 | rough or fine vacuum | |
150 | 23 | |
1000-10000 | aus Anfrage |
| HTK 400 GR/22-1G | Graphit | 2500 x 2300 x 2600 | 3800 | |
400 | 650 x 700 x 900 | 630 x 680 x 900 | |
2200 | 2200 | ± 10 | 10 | 12 | |
250 | 400 (3P) | 3 x 370 | 3 x 500 | |
5x10-3 | rough or fine vacuum | |
200 | 23 | |
1000-10000 | aus Anfrage |
| HTK 600 GR/22-1G | Graphit | 2500 x 2500 x 2900 | 4500 | |
600 | 650 x 750 x 1200 | 630 x 730 x 1200 | |
2200 | 2200 | ± 10 | 10 | 12-16 | |
300 | 400 (3P) | 3 x 450 | 3 x 500 | |
5x10-3 | rough or fine vacuum | |
2200 | 23 | |
1000-10000 | aus Anfrage |
Kammerofen mit Graphitisolierung - HTK GR Downloads

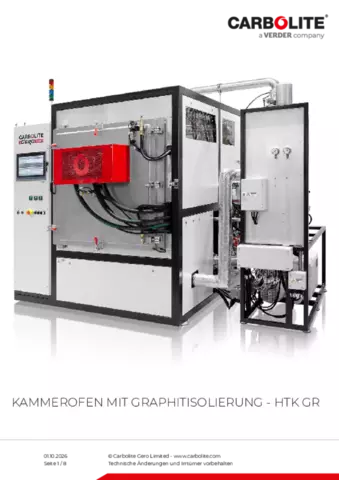

Produktdatenblatt HTK GR
Heat Treatment / Debinding & Sintering of Additive Manufacturing of Metals, Metal Injection Moulding
Graphitisation at up to 3000 °C - What is it good for?
Graphite is a soft, slippery, greyish-black substance. It has a metallic luster and is opaque to light. Graphite is a good conductor of heat and electricity. Often graphite is simply named carbon. Under inert gas or vacuum graphite is extremely temperature-resistant which makes it an interesting material for high temperature applications.
