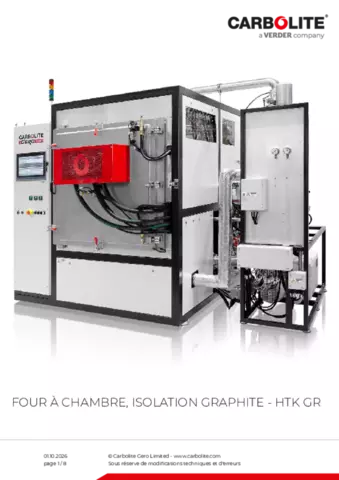

Four à chambre, isolation graphite - HTK GR

1. cadre
2. enceinte refroidie à l’eau
3. chambre de chauffe
4. rainure pour l’étanchéité
5. porte avant
6. isolation graphite

A l'intérieur de la chambre, des éléments chauffants sont positionnés en bas, à gauche, à droite, en haut et sur les côtés de la chambre du four permettant ainsi d'améliorer l'uniformité de la température. Pour de gros volume, les parois arrière et avant sont équipées d'éléments chauffants pour maintenir une excellente uniformité de température. Les fours HTK W, HTK MO, HTK GR et HTK KE sont entourés d'une enceinte refroidie à l'eau; classant ainsi, les systèmes HTK comme un four à paroi froide. L'eau de refroidissement est guidée à travers la cuve à double paroi. Sur demande, le HTK GR peut être utilisé jusqu'à 3000 ° C. Pour un fonctionnement à 3000°C, le four est spécialement conçu avec une épaisseur spécifique d'isolation, un positionnement optimal des éléments chauffants, et un pyromètre pour mesurer et contrôler la température. Le pyromètre mesure directement le rayonnement thermique par des procédés optiques par l'intermédiaire d'une fenêtre à l'intérieur du four et n’est pas directement introduit dans le four. Ce principe de mesure ne fonctionne que si une quantité suffisante de rayonnement est émise. Le rayonnement nécessaire est généré uniquement à des températures supérieures à 400°C. Pour des températures plus basses, un thermocouple coulissant est utilisé pour contrôler les températures plus basses. En raison de l'augmentation de la pression de vapeur de graphite, le fonctionnement à 3000°C est seulement possible sous une atmosphère de gaz inerte. En outre, la pression de vapeur élevée se traduit également par une libération du carbone dans l'atmosphère. Pour les échantillons sensibles au carbone, un four métallique à haute température HTK doit être utilisé.
