Piec grafitowy HTK GR działa z próżnią niską, gazami ochronnymi, takimi jak azot / argon, oraz gazami reaktywnymi, takimi jak wodór i tlenek węgla. Piec grafitowy HTK GR nie może działać w atmosferze tlenowej ze względu na izolację grafitową. Prostokątna konstrukcja z drzwiami przednimi pozwala na łatwy załadunek i rozładunek. Gama HTK GR jest dostępna w sześciu różnych rozmiarach. Najmniejsze konstrukcje o pojemności 8 litrów i 25 litrów są zwykle stosowane przez laboratoria do badań i rozwoju. 80-litrowe, 220-litrowe, 400-litrowe lub 600-litrowe piece są stosowane głównie jako systemy produkcji pilotażowej lub na dużą skalę. HTK GR jest oparty na grafitowym materiale izolacyjnym oraz grafitowych elementach grzewczych. Dzięki maksymalnej temperaturze do 2200 ° C HTK GR nadaje się do ekstremalnych potrzeb w zakresie obróbki cieplnej. Na życzenie system może być wyposażony w retortę grafitową, która jest zdolna do określonego przepływu gazu w urządzeniu i poprawia jednorodność temperatury do <± 10 ° C. W przypadku procesów z silnym odgazowaniem retorta chroni elementy grzejne i wydłuża żywotność pieca.
Wideo produktu: Piec komorowy z izolacją grafitową - HTK GR
Przykładowe Aplikacje
Grafityzacja, Piroliza, sylikonowanie, Spiekanie, ceramika techniczna
Cechy ogólne
- Piec grafitowy, oferujący najwyższe możliwe temperatury
- Na życzenie możliwość pracy z częściowym ciśnieniem wodoru
- Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie dla proszków
- Rejestracja danych dla zarządzania jakością
Piec komorowy z izolacją grafitową - HTK GR Widok wewnątrz pieca HTK Graphite
- rama
- zbiornik chłodzony wodą
- kaseta grzewcza
- rowek do uszczelnienia
- drzwi przednie
- izolacja grafitowa
Widok wnętrza HTK GR
Piec komorowy z izolacją grafitową - HTK GR Przykłady
Piec HTK 8 GR/22-1G w wersji smart do temperatury 2200°C
Piec HTK 25 GR/22-1G, automatyczny, do 2200°C z opcjonalnym zestawem do pirolizy
Piec HTK 400 GR/22-1G w wersji automatycznej do temperatury 2200°C
Piec komorowy z izolacją grafitową - HTK GR Dane techniczne
| Insulation material | Wymiary: Zewnętrzne Wys. x Szer. x Głęb. | Transport weight (kg) | Usable space | Volume (l) | H x W x D, usable space without retort (mm) | H x W x D, usable space with retort (mm) | Thermal values | Tmax vacuum (°C) | Tmax atmospheric pressure (°C) | -Delta-T, between 500 and 1500°C (K) according to DIN 17052 | Max. heat-up rate (K/min) | Cooling time (h) | Connecting values | Moc (kW) | Voltage (V) | Current (A) | Series fuse (A) | Vacuum (option) | Leakage rate - clean, cold and empty (mbar l/s) | Vacuum range depending on the pumping unit | Cooling water required | Flow (l/min) | Max. inlet temperature (°C) | Gas supply | Nitrogen or Argon flow, others on request (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTK 8 GR/22-1G | Graphite | 2100 x 1300 x 1100 | 1200 | |
8 | 200 x 200 x 200 | 180 x 180 x 200 | |
2200 | 2200 | ± 10 | 10 | 6 | |
26.5 | 400 (3P) | 3 x 66 | 3 x 80 | |
5x10-3 | rough or fine vacuum | |
40 | 23 | |
200-2000 | on request |
| HTK 25 GR/22-1 | Graphite | 2200 x 1900 x 1800 | 1700 | |
25 | 250 x 250 x 400 | 230 x 230 x 400 | |
2200 | 2200 | ± 10 | 10 | 6 | |
60 | 400 (3P) | 3 x 90 | 3 x 125 | |
5x10-3 | rough or fine vacuum | |
70 | 23 | |
200-2000 | on request |
| HTK 80 GR/22-1G | Graphite | 2300 x 2100 x 2200 | 2000 | |
80 | 400 x 400 x 500 | 380 x 380 x 400 | |
2200 | 2200 | ± 10 | 10 | 8 | |
100 | 400 (3P) | 3 x 150 | 3 x 200 | |
5x10-3 | rough or fine vacuum | |
100 | 23 | |
200-2000 | on request |
| HTK 220 GR/22-1G | Graphite | 2500 x 2300 x 2600 | 3000 | |
220 | 600 x 600 x 600 | 560 x 560 x 560 | |
2200 | 2200 | ± 10 | 10 | 8 | |
160 | 400 (3P) | 3 x 240 | 3 x 315 | |
5x10-3 | rough or fine vacuum | |
150 | 23 | |
1000-10000 | on request |
| HTK 400 GR/22-1G | Graphite | 2500 x 2300 x 2600 | 3800 | |
400 | 650 x 700 x 900 | 630 x 680 x 900 | |
2200 | 2200 | ± 10 | 10 | 12 | |
250 | 400 (3P) | 3 x 370 | 3 x 500 | |
5x10-3 | rough or fine vacuum | |
200 | 23 | |
1000-10000 | on request |
| HTK 600 GR/22-1G | Graphite | 2500 x 2500 x 2900 | 4500 | |
600 | 650 x 750 x 1200 | 630 x 730 x 1200 | |
2200 | 2200 | ± 10 | 10 | 12-16 | |
300 | 400 (3P) | 3 x 450 | 3 x 500 | |
5x10-3 | rough or fine vacuum | |
2200 | 23 | |
1000-10000 | on request |
Piec komorowy z izolacją grafitową - HTK GR Do pobrania

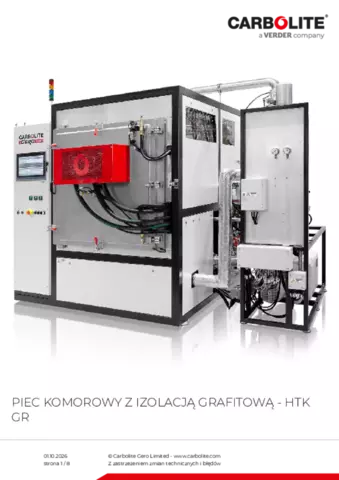

Karta produktu HTK GR
Heat Treatment / Debinding & Sintering of Additive Manufacturing of Metals, Metal Injection Moulding
Graphitisation at up to 3000 °C - What is it good for?
Graphite is a soft, slippery, greyish-black substance. It has a metallic luster and is opaque to light. Graphite is a good conductor of heat and electricity. Often graphite is simply named carbon. Under inert gas or vacuum graphite is extremely temperature-resistant which makes it an interesting material for high temperature applications.
