A HTBL GR kemence grafit szigetelésű és grafit fűtőelemes, magas hőmérsékletű alultöltős kemence (HTBL: high temperature bottom loading).
Térfogata 50, 80 és 200 liter. A HTBL GR típus grafit szigetelő lemeze és grafit fűtőeleme max. 2200 °C vagy kérésre akár 3000 °C hőmérséklet elérését teszi lehetővé.
A HTBL típusú alultöltős kialakítás egyik nagy előnye a kemence könnyű betöltése és kiürítése. A kemencealj lesüllyeszthető és előre kifordítható, így a minta és a hasznos tér minden oldalról szabadon hozzáférhető. A minta betöltése így nagyon felhasználóbarát, különösen érzékeny mintákhoz is alkalmas. A minta hőmérsékletét mérő további hőelemek is elhelyezhetők a hasznos tér kiválasztott helyein. Retorta is alkalmazható. A kemencealj süllyesztése és emelése teljesen automatikusan történik egy hidraulikus kar segítségével. Miután a kemencealj elérte legalsó helyzetét, a betöltő platform derékszögben manuálisan kifordítható a minták kivételéhez és a kemence újbóli feltöltéséhez.
Nitrogén, argon és hidrogén gázok tiszta vagy kevert formában is használhatók. A gázok kis túlnyomással vagy 10 és 1000 mbar között szabályozható parciális nyomással alkalmazhatók. A parciális nyomás adott gázáramot biztosít a kemencén keresztül. Levegővel vagy tiszta oxigénnel történő működtetés nem lehetséges.
A gázok bevezetését különböző adagoló- és szabályozóberendezések felügyelik. A hőmérséklet a specifikált tartományon belül egyedileg állítható be, a kemence kialakítása mindig a legjobb hőmérséklethomogenitást biztosítja.
Alkalmazási példák
megeresztés, keményforrasztás, elszenesítés, kerámia fröccsöntés (CIM: ceramic injection molding), "debinding", gázmentesítés, szárítás, keményítés, fém fröccsöntés (MIM: metal injection molding), pirolízis, Hirtelen hűtés, gyors prototípusgyártás, szilíciumozás, szinterelés, forrasztás, szublimálás, szintézis, temperálás
Alapkiépítés jellemzői
- grafit kemencével érhető el a lehető legmagassabb hőmérséklet
- hidrogén parciális nyomásán alapuló működtetés kérésre
- poralakú mintákhoz is alkalmas, pontosan vezérelt (vákuum) leszívási sebességek
- teljesen automatikus működtetés
- adatrögzítés a minőségbiztosításhoz

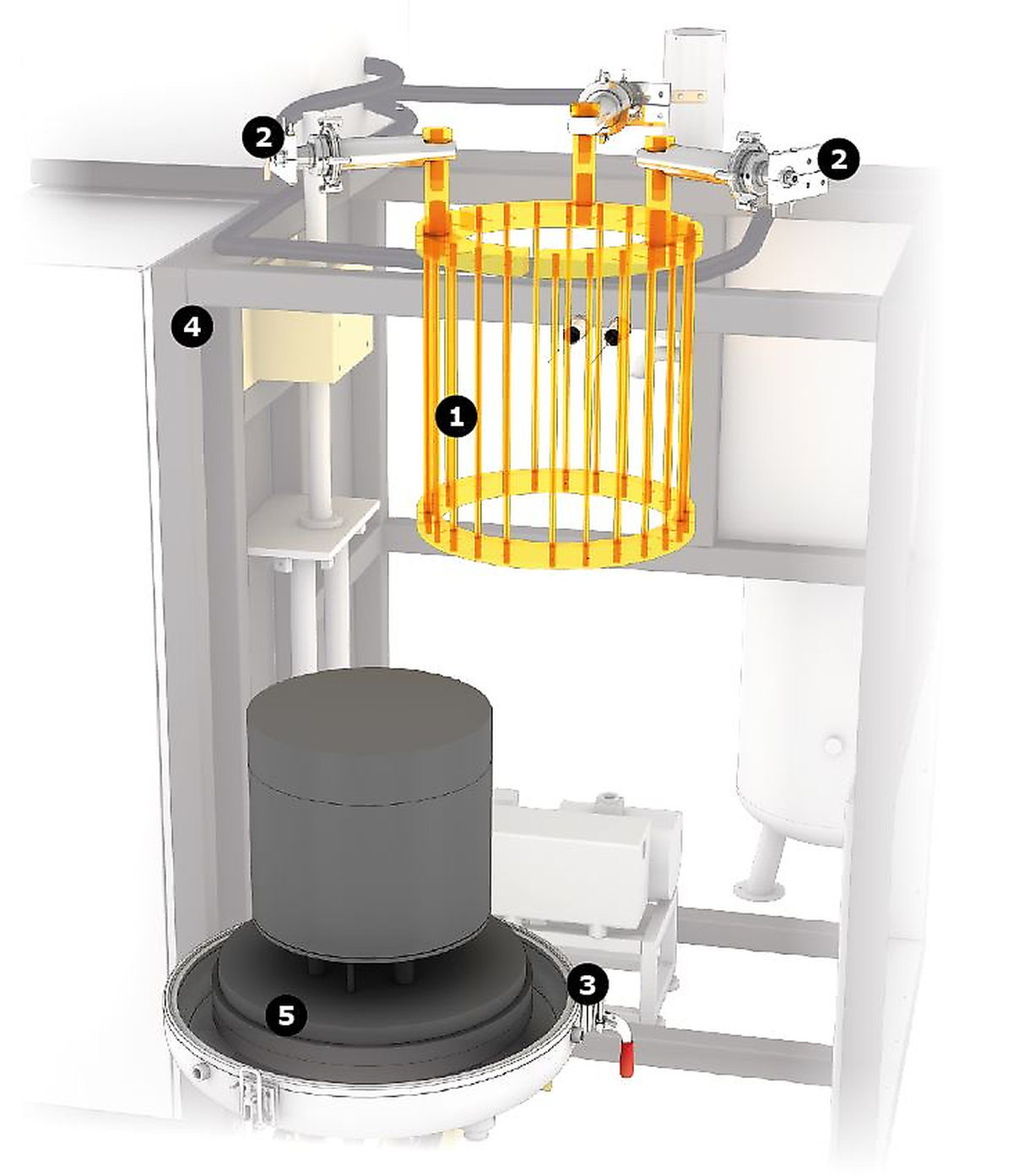

HTBL GR - Alultöltős kemencék, grafit szigeteléssel A HTBL GR belseje
- fűtőelemek
- vízhűtésű áramcsatlakozás
- mozgatható kemencealj
- készülékház
- aljlemez
A kemence betöltése és kiürítése, a zárókapcsok működtetése manuálisan történik. A vákuum izzítócsövek behelyezése/kivétele is manuális feladat. E két lépéstől eltekintve a kemence összes további mozgása teljesen automatizált. A kemencealj süllyesztése és emelése teljesen automatikusan történik egy hidraulikus kar segítségével. Miután a kemencealj elérte legalsó helyzetét, a betöltő platform derékszögben manuálisan kifordítható a minták kivételéhez és a kemence újbóli feltöltéséhez. Az automatikus vezérlés különösen alkalmassá teszi a kemencét ipari alkalmazásokra és nagyüzemi eljárásokra.
A grafit szigetelésű HTBL kemence pirométerrel és "sliding" hőelemmel van felszerelve. Retorta is alkalmazható. A grafit ugyan nagyon sokoldalúan felhasználható anyag a magas hőmérsékletű kemencék építésénél, ám ha a minta szénre érzékeny, akkor fém kivitelű kemencét kell alkalmazni.
Belső nézet HTBL GR
HTBL GR - Alultöltős kemencék, grafit szigeteléssel Műszaki adatok
| Szigetelőanyag | Méretek: kívül mag x szél x mély (mm) |
Szállítási súly (kg) | Hasznos térfogat | Kamratérfogat (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Termikus jellemzők | Tmax, vákuum alatt (°C) | Tmax, atmoszférikus nyomáson (°C) | ΔT, 500°C és 2200°C (K) között DIN 17052 szerint | Max. felfűtési sebesség (K/min) | Lehűlési idő (h) | Hálózati csatlakozások | Teljesítmény (kW) | Feszültség (V) | Áramerősség (A) | Biztosíték (A) | Vákuum (opció) | Szivárgási sebesség tiszta, hideg és üres tartályból (mbar l/s) | Vákuumtartomány, a szivattyútól függően | Szükséges hűtővíz | Szükséges hűtővíz mennyiség (l/min) | Gázellátás | Nitrogén vagy argon, más gáz kérésre (l/h) | Szabályozó | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL-H 50 GR/22-1G | grafit | 4300 x 2400 x 2200 | 3200 | |
50 | 300 x 700 | 280 x 680 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3-fázis) | 3 x 175 | 3 x 250 | |
< 5x10-3 | durva- vagy finomvákuum | |
100 | |
500-2000 | Siemens WinCC flex |
| HTBL 50 GR/22-1G | grafit | 3500 x 2400 x 2200 | 3200 | |
50 | 400 x 400 | 380 x 380 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3-fázis) | 3 x 175 | 3 x 250 | |
< 5x10-3 | durva- vagy finomvákuum | |
100 | |
500-2000 | Siemens |
| HTBL 80 GR/22-1G | grafit | 4300 x 2400 x 2200 | 3500 | |
80 | 400 x 700 | 380 x 680 | |
2200 | 2200 | ± 10 | 10 | 12 | |
200 | 400 (3-fázis) | 3 x 290 | 3 x 400 | |
< 5x10-3 | durva- vagy finomvákuum | |
150 | |
500-2000 | Siemens |
| HTBL 200 GR/22-1G | grafit | 4800 x 2400 x 2600 | 4200 | |
200 | 500 x 900 | 480 x 880 | |
2200 | 2200 | ± 10 | 10 | 16 | |
300 | 400 (3-fázis) | 3 x 430 | 3 x 630 | |
< 5x10-3 | durva- vagy finomvákuum | |
220 | |
500-2000 | Siemens |

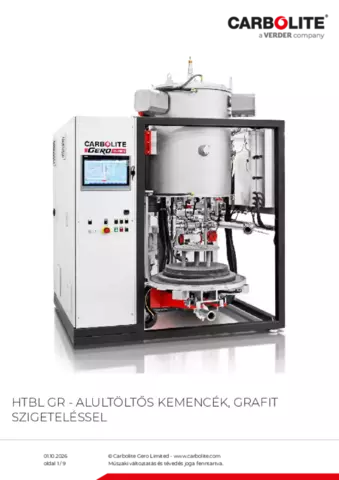

HTBL GR - Alultöltős kemencék, grafit szigeteléssel Letöltések
Heat treatment at low pressures
High temperature vacuum furnaces are used for heat treatment of samples at low pressure (down to 10-6 mbar) and under partial gas atmospheres. In the bottom loader version the bottom is lowered and driven out of the furnace. It then pivots forward to permit easy loading. This design makes the useable volume accessible from all sides and allows for exact placement of the sample thermocouples which measure the temperature of the sample.
