Piece grafitowe HTBL ładowane od dołu oferują na życzenie temperatury 2200 ° C lub 3000 ° C. Modele grafitowe HTBL oferowane są w pojemnościach 50, 80 i 200 litrów. Niewątpliwą zaletą jest łatwy załadunek i rozładunek pieców typu HTBL. Po obniżeniu paleniska próbka jest dostępna ze wszystkich stron bez ograniczeń. Ładowanie próbek jest niezwykle łatwe i przyjazne dla użytkownika, szczególnie w przypadku delikatnych próbek. Ponadto termopary wsadowe można umieścić w określonych miejscach w komorze. Retorta może być również używana z HTBL. Ruch obszaru załadunku jest w pełni zautomatyzowany i napędzany przez ramię hydrauliczne. Gdy obszar ładowania osiągnie najniższą pozycję, użytkownik może ręcznie obrócić platformę załadunkową na zewnątrz o 90 °. Gazy takiej jak: azot, argon i wodór są dostępne do stosowania jako czysty lub mieszany gaz. Inne gazy mogą być zainstalowane na żądanie. W piecu można zastosować niewielkie nadciśnienie lub kontrolowane ciśnienie cząstkowe w celu ustalenia określonego przepływu gazu. Praca z powietrzem nie jest możliwa. Różne urządzenia dozujące i kontrolujące kontrolują wszystkie gazy. W zależności od wymagań dotyczących próżni, pompy próżniowe są konfigurowane specjalnie do zastosowania lub na żądanie. Temperatura jest niezależnie kontrolowana, aby osiągnąć najlepszą jednorodność.
Przykładowe Aplikacje
wyżarzanie, lutowanie, uwęglanie, wtryskiwanie proszków ceramicznych (CIM), usuwanie lepiszcza, odgazowanie, suszenie, utwardzanie, wtrysk metalu (MIM), piroliza, hartowanie, szybkie prototypowanie, sylikonowanie, spiekanie, soldering, sublimacja, synteza, odpuszczanie
Cechy ogólne
- piece grafitowe oferują najwyższe temperatury
- Praca z ciśnieniem cząstkowym wodoru na życzenie
- Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie do stosowania z proszkami
- Całkowicie automatyczna praca
- Rejestracja danych dla zarządzania jakością
Dolny piec załadowczy z izolacją grafitową - HTBL GR Widok wewnątrz HTBL GR
- elementy grzewcze
- prąd chłodzony wodą
- blokada dna
- rama
- płyta denna
Do załadunku i rozładunku pieca służą zaciski blokujące obsługiwane ręcznie. Również rury próżniowe muszą być zakładane i zdejmowane ręcznie. Poza tymi dwoma czynnościami wszystkie pozostałe ruchy paleniska pieca są w pełni zautomatyzowane. Po osiągnięciu najniższej pozycji przez dolny obszar załadunku, użytkownik może obrócić platformę na zewnątrz o 90°. Zautomatyzowane funkcje HTBL są idealne do produkcji na dużą skalę.
Widok wnętrza HTBL GR
Dolny piec załadowczy z izolacją grafitową - HTBL GR Dane techniczne
| Insulation material | Wymiary: Zewnętrzne Wys. x Szer. x Głęb. | Transport weight (kg) | Usable space | Volume (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Thermal values | Tmax vacuum (°C) | Tmax atmospheric pressure (°C) | -Delta-T, between 500°C and 2200°C (K) according to DIN 17052 | Max. heat-up rate (K/min) | Cooling time (h) | Connecting values | Moc (kW) | Voltage (V) | Current (A) | Series fuse (A) | Vacuum (option) | Leakage rate - clean, cold and empty (mbar l/s) | Vacuum range depending on the pumping unit | Cooling water required | Flow (l/min) | Gas supply | Nitrogen or Argon flow, others on request (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL-H 50 GR/22-1G | Graphite | 4300 x 2400 x 2200 | 3200 | |
50 | 300 x 700 | 280 x 680 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10-3 | rough or fine vacuum | |
100 | |
500-2000 | Siemens WinCC flex |
| HTBL 50 GR/22-1G | Graphite | 3500 x 2400 x 2200 | 3200 | |
50 | 400 x 400 | 380 x 380 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10-3 | rough or fine vacuum | |
100 | |
500-2000 | Siemens |
| HTBL 80 GR/22-1G | Graphite | 4300 x 2400 x 2200 | 3500 | |
80 | 400 x 700 | 380 x 680 | |
2200 | 2200 | ± 10 | 10 | 12 | |
200 | 400 (3P) | 3 x 290 | 3 x 400 | |
< 5x10-3 | rough or fine vacuum | |
150 | |
500-2000 | Siemens |
| HTBL 200 GR/22-1G | Graphite | 4800 x 2400 x 2600 | 4200 | |
200 | 500 x 900 | 480 x 880 | |
2200 | 2200 | ± 10 | 10 | 16 | |
300 | 400 (3P) | 3 x 430 | 3 x 630 | |
< 5x10-3 | rough or fine vacuum | |
220 | |
500-2000 | Siemens |
Dolny piec załadowczy z izolacją grafitową - HTBL GR Do pobrania

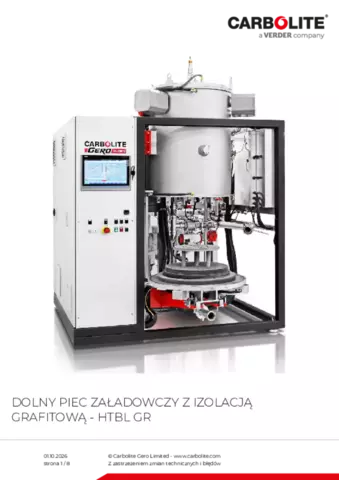

Karta produktu HTBL GR
Heat treatment at low pressures
High temperature vacuum furnaces are used for heat treatment of samples at low pressure (down to 10-6 mbar) and under partial gas atmospheres. In the bottom loader version the bottom is lowered and driven out of the furnace. It then pivots forward to permit easy loading. This design makes the useable volume accessible from all sides and allows for exact placement of the sample thermocouples which measure the temperature of the sample.
