Печи HTBL GR с нижней загрузкой, оснащены графитовой теплоизоляцией и нагревательными элементами из графита с рабочей температурой 2200 °C или 3000 °C. Полезный объем рабочей камеры печей HTBL GR может составлять 50, 80 и 200 литров. Несомненным преимуществом печей HTBL является удобство загрузки и выгрузки образцов. Опускающаяся подовая плита открывает беспрепятственный доступ к образцам со всех сторон. Даже загрузка образцов, требующих самого бережного обращения, не представляет трудности. По запросу в нужных местах рабочей камеры могут быть установлены дополнительные термопары для измерения температуры образца, а также реторта. Перемещение подовой плиты выполняется автоматически с помощью гидравлического привода. В опущенном положении подовую плиту можно вручную поворачивать на 90°. Печи подходят для термообработки в среде азота, аргона, водорода или смеси этих газов. По запросу печи оснащаются оборудованием для использования других газов. Эти газы подаются в печь при небольшом избыточном давлении или регулируемом пониженном давлении (10-1000 мбар). При пониженном давлении можно точно регулировать рабочую среду. Данные печи не предназначены для термообработки в воздушной среде. Управление рабочей средой осуществляется с помощью различного контрольно-измерительного оборудования. Для создания вакуума используются различные вакуумные насосы, в зависимости от требуемого уровня. Для обеспечения однородности температуры ее регулирование выполняется по отдельности в каждой зоне нагрева.
Примеры применения
отжиг, пайка, обугливание, литье керамики под давлением (CIM), удаление связующих, дегазация, сушка, закалка, литье металлов (MIM), пиролиз, Отпуск, быстрое прототипирование, силицирование, спекание, пайка, сублимация, синтез, закалка
Стандартные функции
- Печи с графитовой теплоизоляцией имеют максимальную возможную рабочую температуру
- Оборудование для работы в среде водорода при пониженном давлении (по запросу)
- Плавное регулирование давления - идеально для работы с порошками
- Полностью автоматическое управление
- Занесение данных в системный журнал для обеспечения контроля качества
HTBL GR - Печи с нижней загрузкой с теплоизоляцией из графита - Вид внутри HTBL GR
- нагревательные элементы
- система водяного охлаждения
- замок, запирающий подовую плиту печи
- рама
- подовая плита
View inside HTBL GR
HTBL GR - Печи с нижней загрузкой с теплоизоляцией из графита - Характеристики
| Изоляционный материал | Габаритные размеры печи В x Ш x Г (мм) | Транспортировочный вес (кг) | Полезное пространство | Объем (л) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Температурные значения | Tмакс, вакуум (°C) | Tмакс, атмосферное давление (°C) | ΔT, от 500°C до 2200°C (K) в соответствии с DIN 17052 | Макс. скорость нагрева (K/мин) | Время охлаждения (ч) | Характеристики питания | Потребляемая мощность (кВт) | Напряжение (В) | Ток (A) | Плавкие предохранители, установленные последовательно (A) | Вакуум (опция) | Скорость натекания (чистая, холодная, пустая камера) (мбар л/с) | Уровень вакуума, в зависимости от насоса | Требуется охлаждающая вода | Расход (л/мин) | Расход подаваемого газа | Азот или аргон, другие газы доступны по запросу (л/ч) | Контроллер | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL-H 50 GR/22-1G | Графит | 4300 x 2400 x 2200 | 3200 | |
50 | 300 x 700 | 280 x 680 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10^-3 | низкий или средний вакуум | |
100 | |
500-2000 | Siemens WinCC flex |
| HTBL 50 GR/22-1G | Графит | 3500 x 2400 x 2200 | 3200 | |
50 | 400 x 400 | 380 x 380 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10^-3 | низкий или средний вакуум | |
100 | |
500-2000 | Siemens |
| HTBL 80 GR/22-1G | Графит | 4300 x 2400 x 2200 | 3500 | |
80 | 400 x 700 | 380 x 680 | |
2200 | 2200 | ± 10 | 10 | 12 | |
200 | 400 (3P) | 3 x 290 | 3 x 400 | |
< 5x10^-3 | низкий или средний вакуум | |
150 | |
500-2000 | Siemens |
| HTBL 200 GR/22-1G | Графит | 4800 x 2400 x 2600 | 4200 | |
200 | 500 x 900 | 480 x 880 | |
2200 | 2200 | ± 10 | 10 | 16 | |
300 | 400 (3P) | 3 x 430 | 3 x 630 | |
< 5x10^-3 | низкий или средний вакуум | |
220 | |
500-2000 | Siemens |
HTBL GR - Печи с нижней загрузкой с теплоизоляцией из графита - Скачать

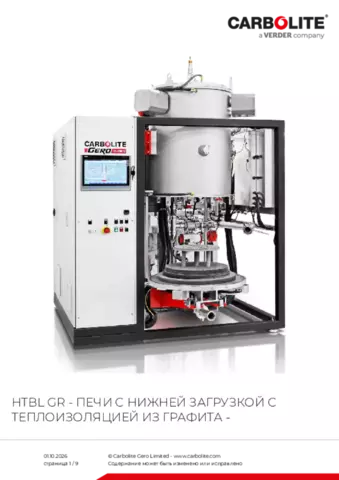

Паспорт изделия HTBL GR
Термообработка в условиях низкого давления
Высокотемпературные вакуумные печи предназначены для термообработки образцов в условиях низкого давления (до 10-6 мбар) и парциального давления газов. Печи с нижней загрузкой имеют опущенный под, который выдвигается из печи и задвигается в нее. Под движется на специальных шарнирах, что упрощает процесс загрузки. Такая конструкция облегчает доступ к полезному объему камеры со всех сторон и обеспечивает точное размещение термопар для измерения температуры образца.
