Les fours graphites HTBL à chargement par le bas offrent des températures de travail de 2200°C ou 3000°C sur demande. Les modèles HBTL graphites sont proposés en 50, 80 ou 200 litres. Un avantage évident des fours HTBL est le chargement et le déchargement. Une fois que le foyer a été réduit, l'échantillon reste accessible à partir de tous les côtés, sans limitations. Le chargement des échantillons est extrêmement facile et ergonomique, en particulier avec des échantillons délicats. De plus, des thermocouples peuvent être placés à des endroits spécifiques dans la chambre. Un moufle peut également être utilisé avec le HTBL. Le mouvement de la zone de chargement est entièrement automatisé et commandé par un bras hydraulique. Une fois que la zone de chargement a atteint la position la plus basse, l'utilisateur peut faire tourner manuellement la plate-forme de chargement vers l'extérieur de 90 °. Des gaz comme l’Azote, l’Argon et l’Hydrogène peuvent être utilisés purs ou en mélange de gaz. D'autres gaz peuvent être installés sur demande. Une légère surpression ou pression partielle contrôlée, afin d'établir un flux de gaz défini, peut être utilisée dans le four. Le fonctionnement sous air n’est pas possible. Divers dispositifs de dosage et de contrôle contrôlent tous les gaz. Selon les exigences de vide, les pompes à vide sont configurées spécialement selon l'application ou à la demande. La température est contrôlée indépendamment pour atteindre la meilleure uniformité.
Exemples d´applications
recuit, brasage, carbonisation, moulage par injection de céramique (CIM), déliantage, dégazage, séchage, durcissement, moulage par injection de métal (MIM), pyrolyse, Trempe, prototypage rapide, siliconisation, frittage, brasage, sublimation, synthèse, trempe
Caractéristiques standard
- Les fours graphites proposent la plus grande température de travail possible
- Opération de pression partielle d'Hydrogène sur demande
- Le contrôle précis de la vitesse de pompage du vide appropriée pour les poudres
- Fonctionnement entièrement automatique
- Enregistrement des données pour la gestion de la qualité
Four à chargement par le bas, isolation en graphite - HTBL GR Vue intérieure du HTBL GR
- Eléments chauffants
- Refroidissement à l’eau courante
- Dispositif de verrouillage du fond
- Support
- Plaque de fond
Vue de l'intérieur HTBL GR
Four à chargement par le bas, isolation en graphite - HTBL GR Caractéristiques techniques
| Matériau d'isolation | Dimensions: Externe H x L x P (mm) | Poids de transport (kg) | Espace utile | Volume (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Valeurs thermiques | Tmax sous vide (°C) | Tmax pression atmosphérique (°C) | -Delta-T, entre 500°C et 2200°C (K) selon DIN 17052 | Taux de chauffe Max. (K/min) | Temps de refroidissement (h) | Relier les valeurs | Puissance (KW) | Tension (V) | Intensité (A) | Fusible série (A) | Vide (option) | Taux de fuite - propre, froid et vide (mbar l/s) | Gamme de vide en fonction du système de pompage | Eau de refroidissement nécessaire | Débit (l/min) | Alimentation en gaz | Débit d'azote ou d'argon, autres sur demande (l/h) | Régulateur | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL-H 50 GR/22-1G | Graphite | 4300 x 2400 x 2200 | 3200 | |
50 | 300 x 700 | 280 x 680 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10-3 | vide fin ou grossier | |
100 | |
500-2000 | Siemens WinCC flex |
| HTBL 50 GR/22-1G | Graphite | 3500 x 2400 x 2200 | 3200 | |
50 | 400 x 400 | 380 x 380 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10-3 | vide fin ou grossier | |
100 | |
500-2000 | Siemens |
| HTBL 80 GR/22-1G | Graphite | 4300 x 2400 x 2200 | 3500 | |
80 | 400 x 700 | 380 x 680 | |
2200 | 2200 | ± 10 | 10 | 12 | |
200 | 400 (3P) | 3 x 290 | 3 x 400 | |
< 5x10-3 | vide fin ou grossier | |
150 | |
500-2000 | Siemens |
| HTBL 200 GR/22-1G | Graphite | 4800 x 2400 x 2600 | 4200 | |
200 | 500 x 900 | 480 x 880 | |
2200 | 2200 | ± 10 | 10 | 16 | |
300 | 400 (3P) | 3 x 430 | 3 x 630 | |
< 5x10-3 | vide fin ou grossier | |
220 | |
500-2000 | Siemens |
Four à chargement par le bas, isolation en graphite - HTBL GR Téléchargements

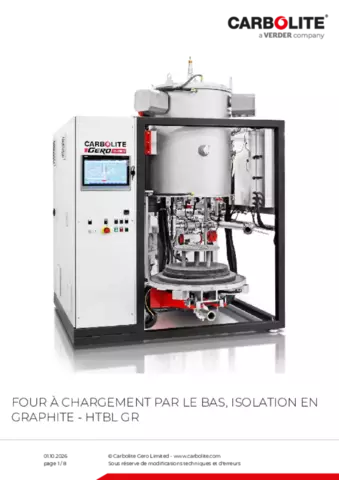

Fiche produit HTBL GR
Heat treatment at low pressures
High temperature vacuum furnaces are used for heat treatment of samples at low pressure (down to 10-6 mbar) and under partial gas atmospheres. In the bottom loader version the bottom is lowered and driven out of the furnace. It then pivots forward to permit easy loading. This design makes the useable volume accessible from all sides and allows for exact placement of the sample thermocouples which measure the temperature of the sample.
