Los hornos de carga inferior de la serie HTBL operan a una temperatura máxima de 2200 °C o 3000 °C (bajo demanda). Los modelos con aislamiento de grafito se ofrecen con volúmenes de 50, 80 y 200 litros.
Una clara ventaja de los hornos HTBL es la facilidad con que se realiza la carga/descarga de la muestra. Una vez que la solera ha descendido, la muestra queda accesible por todos lados sin ningún tipo de limitación facilitando enormemente el acceso a la misma y haciendo de estos hornos unos aparatos muy fáciles de operar e ideales para el tratamiento de muestras difíciles. Estos ofrecen igualmente la posibilidad de insertar un termopar dentro de la cámara para un mejor control de la temperatura, así como de usar una retorta. El movimiento vertical de la solera es realizado por un brazo hidráulico de forma completamente automática. Una vez que la solera ha descendido hasta el punto más bajo, el usuario puede extraerla manualmente con un movimiento rotatorio en un ángulo de 90°.
Como gases de trabajo pueden emplearse el nitrógeno, argón e hidrógeno, en mezclas o en su forma pura. Otros gases bajo demanda. Los gases pueden emplearse con ligera sobrepresión o presión parcial controlada para generar un flujo de gas definido. La operación con atmósfera de aire no es posible.
Los gases son regulados por varios dispositivos de dosificación y control. Para la generación del vacío se ofrecen estaciones de bombeo personalizadas según las necesidades individuales. La temperatura puede controlarse individualmente garantizando una uniformidad excelente.
Ejemplos de aplicación
recocido, soldadura fuerte, carbonisación, moldeo por inyección de cerámica (CIM), eliminación de ligante, desgasificación, secado, templar, moldeo por inyección de metal (MIM), pirólisis, enfriamiento, rapid prototyping, siliconización, sinterizado, soldering, sublimación, síntesis, maleabilización
Equipamiento estándar
- Aislamiento de grafito que permite alcanzar temperaturas altísimas
- Operación con presión parcial de hidrógeno bajo demanda
- Evacuación controlada, para muestras en polvo
- Operación completamente automatizada
- Registro de datos para el aseguramiento de la calidad

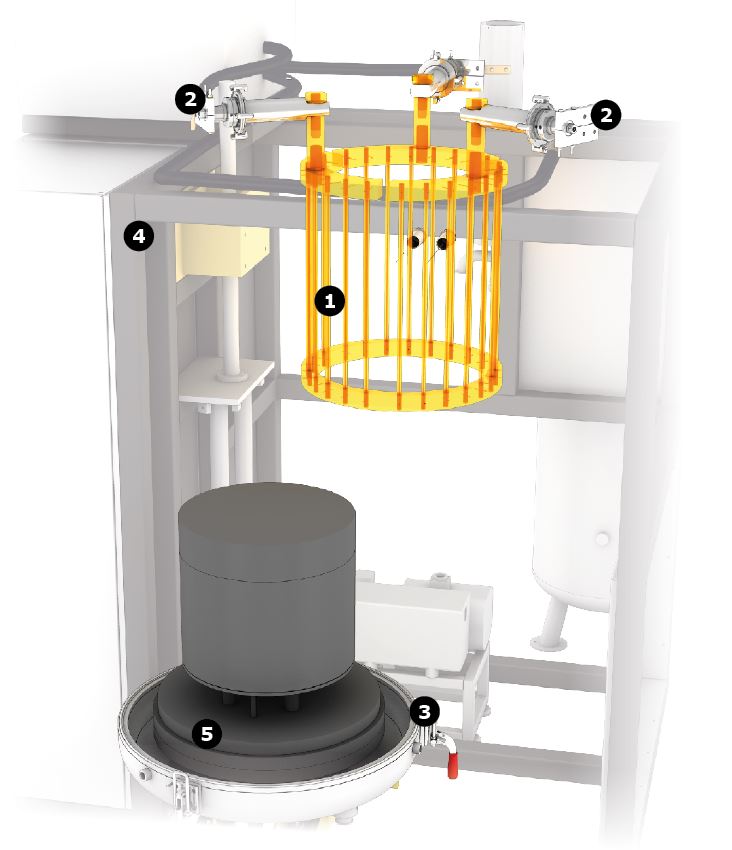

Hornos de carga inferior con aislamiento de grafito - HTBL GR Vista interior del HTBL GR
- Elementos calefactores
- Entradas de la corriente de agua fría
- Palanca de bloqueo inferior
- Bastidor
- Solera
Para la carga y descarga de la muestra, la cámara cuenta con palancas de bloqueo que el usuario debe abrir y cerrar manualmente. Los tubos de vacío también deben conectarse/desconectarse de forma manual. Aparte de estas pocas operaciones manuales, el resto de las funciones del horno están completamente automatizadas. Una vez que la solera ha descendido hasta el punto más bajo, el usuario puede extraerla manualmente con un movimiento rotatorio en un ángulo de 90°. El alto grado de automatización de los hornos HTBL los hace ideales para la producción a gran escala.
Los hornos HTBL con aislamiento de grafito están equipados con un pirómetro y un termopar deslizante, insertable en la cámara del horno. De forma opcional pueden suministrarse con una retorta. El grafito es un material muy versátil, usado en la construcción de hornos de alta temperatura. No obstante, para muestras sensibles al carbono se recomienda emplear un horno metálico.
Vista interior HTBL GR
Hornos de carga inferior con aislamiento de grafito - HTBL GR Datos técnicos
| Material de aislamiento | Medidas: exterior H x A x F (mm) |
Peso de transporte (kg) | Espacio útil | Volumen (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Valores térmicos | Tmax, Vacío (°C) | Tmax presión atmosférica (°C) | -Delta-T, entre 500°C y 2200°C (K) según DIN 17052 | Tiempo de calentamiento máx. (K/min) | Tiempo de enfriamiento (h) | Valores de conexión | Potencia (kW) | Voltaje | Corriente (A) | Series fuse (A) | Vacío (opción) | Indice de fugas del contenedor, limpio, frío y vacío (mbar l/s) | Vacío de trabajo, dependiendo de la estación de bombeo | Agua refrigerante requerida | Flujo /l/min) | Suministro de gas | Flujo de nitrógeno o argón, otros bajo pedido (l/h) | Controlador | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL-H 50 GR/22-1G | Grafito | 4300 x 2400 x 2200 | 3200 | |
50 | 300 x 700 | 280 x 680 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10-3 | vacío bajo o medio | |
100 | |
500-2000 | Siemens WinCC flex |
| HTBL 50 GR/22-1G | Grafito | 3500 x 2400 x 2200 | 3200 | |
50 | 400 x 400 | 380 x 380 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10-3 | vacío bajo o medio | |
100 | |
500-2000 | Siemens |
| HTBL 80 GR/22-1G | Grafito | 4300 x 2400 x 2200 | 3500 | |
80 | 400 x 700 | 380 x 680 | |
2200 | 2200 | ± 10 | 10 | 12 | |
200 | 400 (3P) | 3 x 290 | 3 x 400 | |
< 5x10-3 | vacío bajo o medio | |
150 | |
500-2000 | Siemens |
| HTBL 200 GR/22-1G | Grafito | 4800 x 2400 x 2600 | 4200 | |
200 | 500 x 900 | 480 x 880 | |
2200 | 2200 | ± 10 | 10 | 16 | |
300 | 400 (3P) | 3 x 430 | 3 x 630 | |
< 5x10-3 | vacío bajo o medio | |
220 | |
500-2000 | Siemens |

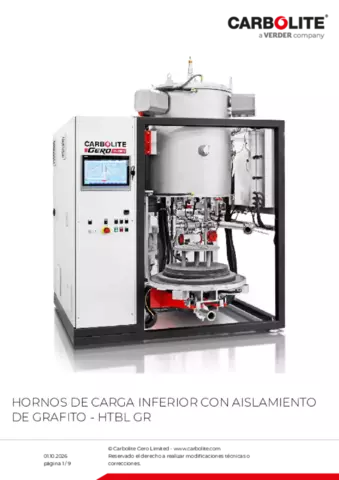

Hornos de carga inferior con aislamiento de grafito - HTBL GR Descargas
Heat treatment at low pressures
High temperature vacuum furnaces are used for heat treatment of samples at low pressure (down to 10-6 mbar) and under partial gas atmospheres. In the bottom loader version the bottom is lowered and driven out of the furnace. It then pivots forward to permit easy loading. This design makes the useable volume accessible from all sides and allows for exact placement of the sample thermocouples which measure the temperature of the sample.
