I forni HTBL in grafite con caricamento dal basso offrono temperature di 2200°C o 3000°C. I modelli in grafite HTBL sono offerti in volumi da 50, 80 e 200 litri.
Un chiaro vantaggio di questi forni è il loro facile carico e scarico. Una volta abbassato il focolare, il campione risulta accessibile da tutti i lati senza limitazioni. Il caricamento dei campioni è estremamente semplice e intuitivo, specialmente quando si tratta di campioni delicati. Inoltre, le termocoppie del campione possono essere posizionate in punti specifici all'interno della camera ed è possibile utilizzare una storta. Il movimento dell'area di carico è completamente automatizzato e guidato da un braccio idraulico. Quando l'area di carico ha raggiunto la posizione più bassa, l'utente può ruotare manualmente la piattaforma di carico verso l'esterno di 90 °.
I gas azoto, argon e idrogeno sono disponibili per l'utilizzo come gas puri o misti. E' possibile installare anche altri gas su richiesta. Per stabilire un flusso di gas definito, è possibile utilizzare una leggera sovrapressione o una pressione parziale controllata. Il funzionamento con aria non è possibile.
I vari dispositivi di dosaggio e di controllo controllano il flusso di tutti i gas. A seconda delle esigenze del vuoto, le pompe per vuoto sono configurate specificamente per l'applicazione o come richiesto dal cliente. Per ottenere una migliore uniformità la temperatura è controllata in modo indipendente .
Esempi applicativi
annealing, brasatura, carbonizzazione, ceramic injection moulding (CIM), deceraggio, degassazione, essicazione, indurimento, metal injection moulding (MIM), pirolisi, Tempra, prototipazione rapida, siliconatura, sinterizzazione, saldatura, sublimazione, sintesi, tempra
caratteristiche standard
- I forni di grafite raggiungono le più elevate temperature
- Disponibile su richiesta opzione Idrogeno in pressione parziale
- Preciso ed accurato controllo della velocità delle pompe da vuoto per utilizzo con polveri
- Funzionamento completamente automatico
- Registrazione dati per controllo qualità

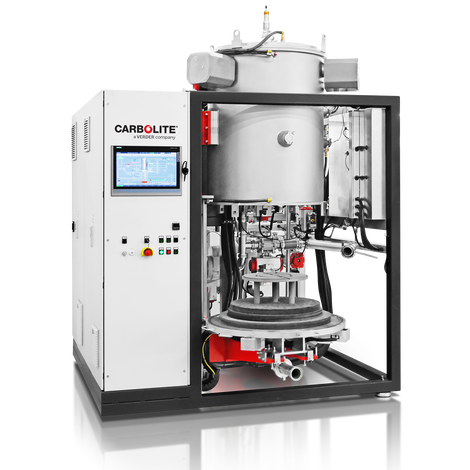

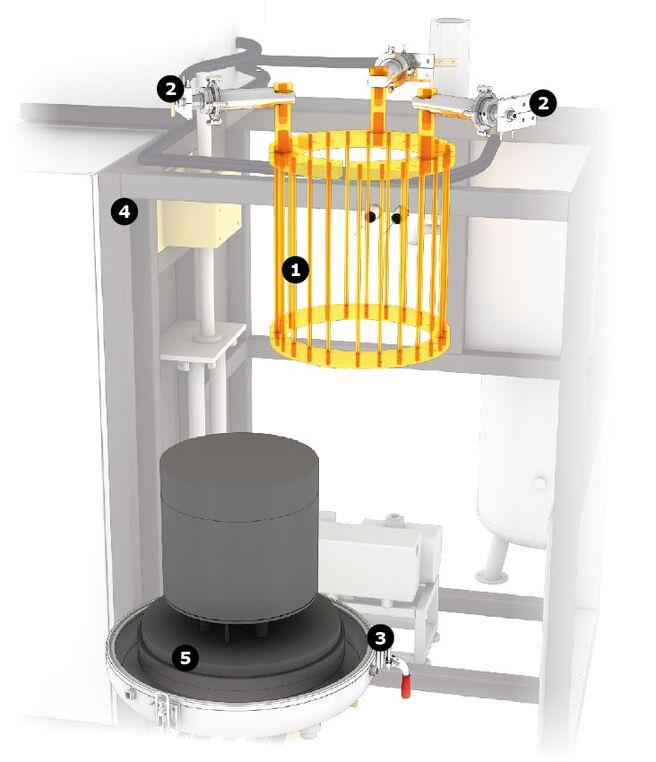

Forno con caricamento dal basso, isolamento in grafite - HTBL GR Vista all'interno dell'HTBL GR
- elementi riscaldanti
- raffreddamento ad acqua
- dispositivo di bloccaggio inferiore
- telaio
- piastra inferiore
Per caricare e scaricare il forno, i dispositivi di bloccaggio vengono azionati manualmente. Anche i tubi del vuoto devono essere collegati e staccati manualmente. A parte questi due passaggi, tutti i movimenti rimanenti del focolare del forno sono completamente automatizzati. Quando l'area di carico ha raggiunto la posizione più bassa, l'utente può ruotare la piattaforma verso l'esterno di 90°. Le funzionalità automatizzate di HTBL sono ideali per la produzione su larga scala.
HTBL a base di grafite è dotato di un pirometro e di una termocoppia scorrevole. Su richiesta può essere fornita anche la storta. La grafite è un materiale da costruzione molto versatile per i forni ad alta temperatura. Tuttavia, se il campione è sensibile al carbonio, è necessario utilizzare un forno metallico.
Vedi all'interno HTBL GR
Forno con caricamento dal basso, isolamento in grafite - HTBL GR Dati tecnici
| Materiale isolante | Dimensioni: Esterne H x W x D (mm) | Peso (kg) | Spazio utile | Volume (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Valori termici | Tmax vuoto (°C) | Tmax pressione atmosferica (°C) | -Delta-T, tra 500 ° C e 2200 ° C (K) secondo DIN 17052 | Velocità massima riscaldamento (K/min) | Tempo di raffreddamento (h) | Valore connessione | Potenza (kW) | Voltaggio (V) | Corrente (A) | Fusibili (A) | Vuoto (opzionale) | Tasso di perdita - pulito, freddo e vuoto (mbar l/s) | Range vuoto, dipende del tipo di pompa installata | Acqua raffreddamento richiesta | Flusso (l/min) | Gas richiesto | Flusso Azoto o Argon, altri gas su richiesta (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL-H 50 GR/22-1G | Grafite | 4300 x 2400 x 2200 | 3200 | |
50 | 300 x 700 | 280 x 680 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10-3 | basso o alto vuoto | |
100 | |
500-2000 | Siemens WinCC flex |
| HTBL 50 GR/22-1G | Grafite | 3500 x 2400 x 2200 | 3200 | |
50 | 400 x 400 | 380 x 380 | |
2200 | 2200 | ± 10 | 10 | 8 | |
120 | 400 (3P) | 3 x 175 | 3 x 250 | |
< 5x10-3 | basso o alto vuoto | |
100 | |
500-2000 | Siemens |
| HTBL 80 GR/22-1G | Grafite | 4300 x 2400 x 2200 | 3500 | |
80 | 400 x 700 | 380 x 680 | |
2200 | 2200 | ± 10 | 10 | 12 | |
200 | 400 (3P) | 3 x 290 | 3 x 400 | |
< 5x10-3 | basso o alto vuoto | |
150 | |
500-2000 | Siemens |
| HTBL 200 GR/22-1G | Grafite | 4800 x 2400 x 2600 | 4200 | |
200 | 500 x 900 | 480 x 880 | |
2200 | 2200 | ± 10 | 10 | 16 | |
300 | 400 (3P) | 3 x 430 | 3 x 630 | |
< 5x10-3 | basso o alto vuoto | |
220 | |
500-2000 | Siemens |
Forno con caricamento dal basso, isolamento in grafite - HTBL GR Scarica
Scheda tecnica del prodotto HTBL GR
Heat treatment at low pressures
High temperature vacuum furnaces are used for heat treatment of samples at low pressure (down to 10-6 mbar) and under partial gas atmospheres. In the bottom loader version the bottom is lowered and driven out of the furnace. It then pivots forward to permit easy loading. This design makes the useable volume accessible from all sides and allows for exact placement of the sample thermocouples which measure the temperature of the sample.
