A kerámiaszál nélküli, fémszigetelésű kupolás kemencék (HBO: Haubenofen) kiválóan alkalmasak legalacsonyabb üzemi nyomások létrehozására. E vákuumképesség révén a legtisztább gázatmoszférák valósíthatók meg.
A fémszigetelésű HBO kemencék wolfram vagy molibdén fűtőelemeket és szigetelőlemezeket tartalmaz. Mindkét anyag jellemzője a legalacsonyabb gőznyomás, még magas hőmérsékleteken is. Ez teszi lehetővé a nagytisztaságú gázokkal történő vagy a lehető legjobb vákuum alatti hőkezelést. Akár a legmagasabb hőmérsékleteken végzett hőkezelés sem károsítja a fűtőelemeket vagy a szigetelő anyagot. A fűtőelemekkel azonos anyagú sugárzásvédők biztosítják a hőszigetelést, mely így kerámiaszálat nem tartalmaz.
Kétféle HBO kemence szerezhető be: a molibdén fűtőelemekkel és sugárzásvédőkkel felszerelt 1600 °C-ig alkalmazható; a wolfram anyagú pedig 2200 °C-ig.
Nitrogén, argon és hidrogén gázok tiszta vagy kevert formában (kérésre további gáztípusok) is használhatók. A gázok kis túlnyomással vagy 10 és 1000 mbar között szabályozható parciális nyomással alkalmazhatók. A parciális nyomás adott gázáramot biztosít a kemencén keresztül.
A csak fémes kialakítás miatt a HBO kemencében elérhető végvákuum a nagyvákuum tartományban van (jobb, mint 5 x 10-6 mbar). Igény esetén ultra-nagyvákuum is biztosítható különböző vákuumpumpák beépítésével. A gázok bevezetését különböző adagoló- és szabályozóberendezések felügyelik. A három fűtő zóna mindegyikének hőmérséklete külön szabályozható, fenntartartva így a legjobb hőmérséklethomogenitást.
Alkalmazási példák
megeresztés, keményforrasztás, elszenesítés, kerámia fröccsöntés (CIM: ceramic injection molding), "debinding", gázmentesítés, szárítás, keményítés, fém fröccsöntés (MIM: metal injection molding), pirolízis, Hirtelen hűtés, gyors prototípusgyártás, szilíciumozás, szinterelés, forrasztás, szublimálás, szintézis, temperálás
Alapkiépítés jellemzői
- lehető legtisztább (6.0 (99,9999%) vagy jobb) és pontosan definiált gázatmoszféra
- lehető legjobb vákuum
- gyors felfűtési és lehűtési egység kérésre
- hidrogén parciális nyomásán alapuló működtetés kérésre
- poralakú mintákhoz is alkalmas, pontosan vezérelt (vákuum) leszívási sebességek
- bizonylattal ellátott biztonsági egység éghető és mérgező gázok használatához
- teljesen automatikus működtetés
- adatrögzítés a minőségbiztosításhoz
Opciók (már a rendeléskor megadandók)
- vákuumrendszer elő-, finom- vagy nagyvákuum alatti működtetéshez
- szoftver a teljesen automatikus működtetéshez, adatkövetéshez és adatátvitelhez
- kiépítés egynél több inert gázhoz, retortákhoz, utánégetőkhöz
- hűtővízrendszer

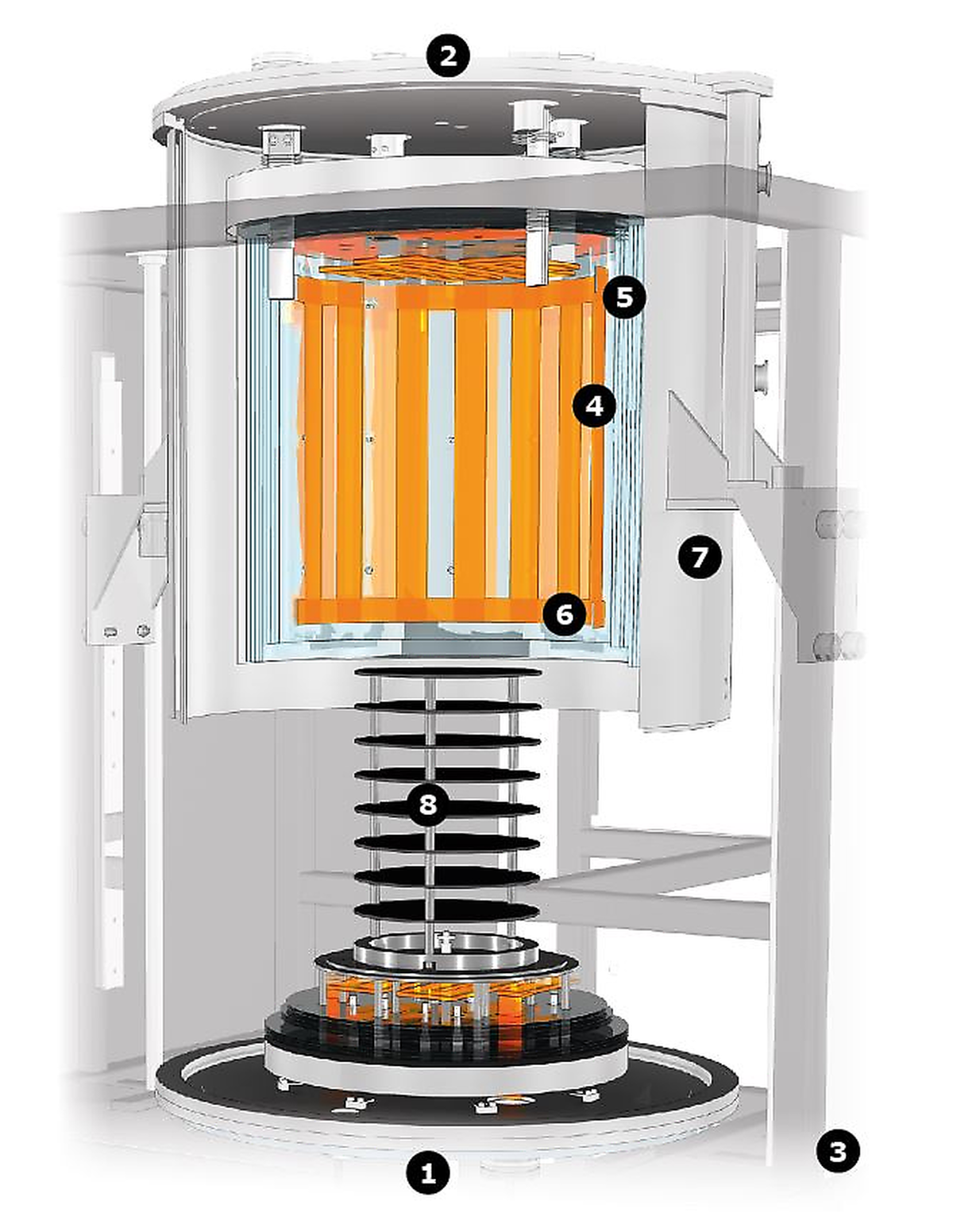

HBO - Kupolás kemence, fém szigeteléssel A HBO Hood Furnace belseje
- gáz be-/kivezetés
- gáz ki-/bevezetés
- pumpaegység alulról bekötve
- hőelemek helye
- sugárzásvédő lemezek
- fűtőelemek
- vízhűtésű köpeny/mozgatható kupola
- mintatartó (opció)
A HBO kemence kettősfalú, vízhűtésű köpennyel van ellátva. Kérésre mintatartó is kialakítható.
A három fűtési zóna hőmérséklete külön-külön szabályozható és egy további hőelemmel védhető a túlhevülés ellen; így lehetséges a felügyelet nélküli működtetés. Egy opcionális gyorshűtő rendszer jelentősen lerövidíti a lehűlési időt.
Belső nézet HBO
HBO - Kupolás kemence, fém szigeteléssel Műszaki adatok
| Szigetelőanyag | Méretek: kívül mag x szél x mély (mm) |
Szállítási súly (kg) | Hasznos térfogat | Kamratérfogat (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Termikus jellemzők | Tmax, vákuum alatt (°C) | Tmax, atmoszférikus nyomáson (°C) | ΔT, 800°C (K) fölött DIN 17052 szerint | Max. felfűtési sebesség (K/min) | Lehűlési idő (h) | Hálózati csatlakozások | Teljesítmény (kW) | Feszültség (V) | Áramerősség (A) | Biztosíték (A) | Vákuum (opció) | Szivárgási sebesség tiszta, hideg és üres tartályból (mbar l/s) | Vákuumtartomány, a szivattyútól függően | Szükséges hűtővíz | Szükséges hűtővíz mennyiség (l/min) | Gázellátás | Nitrogén vagy argon, más gáz kérésre (l/h) | Szabályozó | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBO 10 MO/16-1G | molibdén | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
1600 | 1600 | ± 10 | 10 | 3 | |
50 | 400 (3-fázis) | 3 x 125 | 3 x 160 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
40 | |
500-2000 | Siemens |
| HBO 25 MO/16-1G | molibdén | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
1600 | 1600 | ± 10 | 10 | 4 | |
65 | 400 (3-fázis) | 3 x 100 | 3 x 125 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
50 | |
500-2000 | Siemens |
| HBO 60 MO/16-1G | molibdén | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
1600 | 1600 | ± 10 | 10 | 5 | |
80 | 400 (3-fázis) | 3 x 120 | 3 x 160 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
64 | |
500-2000 | Siemens |
| HBO 10 W/22-1G | wolfram | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
2200 | 2200 | ± 10 | 10 | 4 | |
125 | 400 (3-fázis) | 3 x 180 | 3 x 250 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
100 | |
500-2000 | Siemens |
| HBO 25 W/22-1G | wolfram | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
2200 | 2200 | ± 10 | 10 | 5 | |
150 | 400 (3-fázis) | 3 x 220 | 3 x 315 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
120 | |
500-2000 | Siemens |
| HBO 60 W/22-1G | wolfram | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
2200 | 2200 | ± 10 | 10 | 6 | |
250 | 400 (3-fázis) | 3 x 380 | 3 x 500 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
200 | |
500-2000 | Siemens |

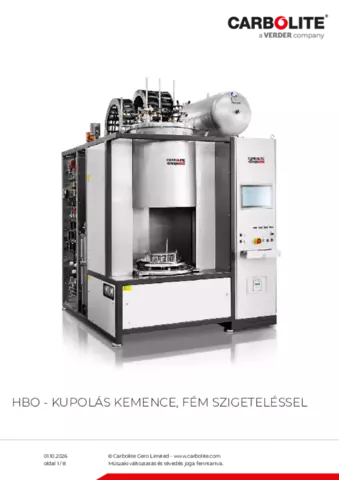

HBO - Kupolás kemence, fém szigeteléssel Letöltések
