I forni a campana con isolamento metallico (HBO) generano pressioni incredibilmente basse. La più elevata purezza atmosferica di gas viene raggiunta grazie alla capacità di vuoto.
I materiali utilizzati nella loro costruzione sono selezionati per raggiungere le più basse pressioni di vapore alle più alte temperature. Il trattamento termico può essere ottenuto senza danneggiare gli elementi riscaldanti o il materiale isolante fino alle temperature più elevate. Gli schermi radianti vengono utilizzati per fornire isolamento termico e sono realizzati con lo stesso materiale degli elementi riscaldanti (non viene utilizzato alcun isolamento termico fibroso).
Carbolite offre due modelli di forni HBO: quelli realizzati con elementi riscaldanti e schermi radianti al molibdeno, i quali sono adatti per l'utilizzo fino a 1600°C; e quelli realizzati con elementi riscaldanti e schermi radianti in tungsteno, che sono adatti per l'utilizzo fino a 2200°C.
I gas di azoto, argon e idrogeno sono disponibili per l'uso in forme miste o pure. Su richiesta possono essere installati anche altri gas. È possibile ottenere una leggera sovrapressione o una pressione parziale controllata tra 10 e 1000 mbar. La pressione parziale fornisce un flusso di gas definito attraverso il forno.
Grazie al design metallico completo, il livello di vuoto finale nell'HBO può raggiungere un intervallo di vuoto elevato e migliore di 5 x 10-6 mbar. A seconda delle esigenze del vuoto, questo viene fornito da diverse stazioni di pompaggio. Le opzioni di vuoto ultra alto sono disponibili su richiesta. Nei forni HBO i gas sono controllati da vari dispositivi di dosaggio e controllo e la temperatura in ciascuna delle tre zone riscaldate è controllata individualmente per mantenere la migliore uniformità.
Esempi applicativi
annealing, brasatura, carbonizzazione, ceramic injection moulding (CIM), deceraggio, degassazione, essicazione, indurimento, metal injection moulding (MIM), pirolisi, Tempra, prototipazione rapida, siliconatura, sinterizzazione, saldatura, sublimazione, sintesi, tempra
caratteristiche standard
- Atmosfera definita con la massima purezza possibile (6 N o superiore)
- Miglior grado di vuoto possibile
- Riscaldamento e raffreddamento rapidi su richiesta
- Disponibile su richiesta opzione Idrogeno in pressione parziale
- La velocità di pompaggio del vuoto controllata con precisione è adatta alle polveri
- Gestione di sicurezza gas tossici e infiammabili certificata
- Funzionamento completamente automatico
- Registrazione dati per controllo qualità
Opzioni (specificare all'ordine)
- Sistema di vuoto per operazioni di pre-vuoto, vuoto fine o alto vuoto
- Software per funzionamento automatizzato, tracciamento dei dati ed esportazione dei dati
- Dotazione e attrezzature a gas di reazione per l'utilizzo con più di un gas inerte, storte, postcombustori
- Sistema di raffreddamento ad acqua

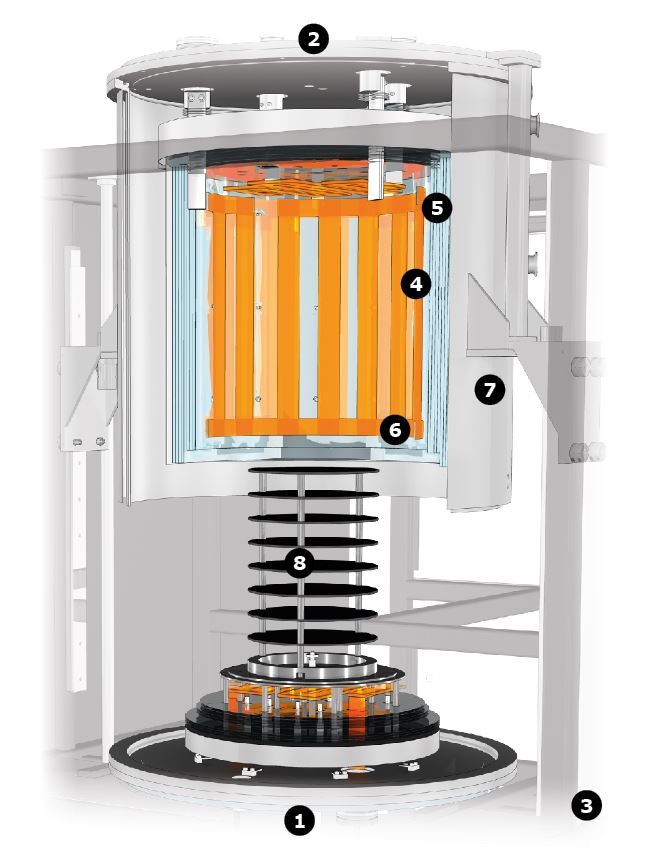

Forno a campana, isolamento metallico - HBO Vista all'interno del forno HBO Hood
- entrata ed uscita gas
- entrata ed uscita gas
- unità di pompaggio collegata nella parte inferiore
- posizione della termocoppia
- schermi radianti
- elementi riscaldanti
- reattore raffreddato ad acqua
- supporto campione (su richiesta)
Per isolare il calore nei forni metallici vengono utilizzati schermi radianti al tungsteno o al molibdeno. L'HBO ha un reattore a doppia parete raffreddato ad acqua. Il supporto del campione viene posizionato come richiesto dal cliente.
Ciascuna delle tre zone riscaldate è controllata individualmente ed è protetta da un'ulteriore termocoppia di protezione da superamento di temperatura. Pertanto, grazie a questa configurazione, è possibile utilizzare il forno anche se in funzionamento incustodito. Un sistema di raffreddamento rapido opzionale riduce significativamente i tempi di raffreddamento.
Vedi all'interno HBO
Forno a campana, isolamento metallico - HBO Dati tecnici
| Materiale isolante | Dimensioni: Esterne H x W x D (mm) | Peso (kg) | Spazio utile | Volume (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Valori termici | Tmax vuoto (°C) | Tmax pressione atmosferica (°C) | -Delta-T, sopra 800°C (K) secondo DIN 17052 | Velocità massima riscaldamento (K/min) | Tempo di raffreddamento (h) | Valore connessione | Potenza (kW) | Voltaggio (V) | Corrente (A) | Fusibili (A) | Vuoto (opzionale) | Tasso di perdita - pulito, freddo e vuoto (mbar l/s) | Range vuoto, dipende del tipo di pompa installata | Acqua raffreddamento richiesta | Flusso (l/min) | Gas richiesto | Flusso Azoto o Argon, altri gas su richiesta (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBO 10 MO/16-1G | Molibdeno | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
1600 | 1600 | ± 10 | 10 | 3 | |
50 | 400 (3P) | 3 x 125 | 3 x 160 | |
< 5x10-3 | vuoto grezzo, fine, alto o ultra alto | |
40 | |
500-2000 | Siemens |
| HBO 25 MO/16-1G | Molibdeno | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
1600 | 1600 | ± 10 | 10 | 4 | |
65 | 400 (3P) | 3 x 100 | 3 x 125 | |
< 5x10-3 | vuoto grezzo, fine, alto o ultra alto | |
50 | |
500-2000 | Siemens |
| HBO 60 MO/16-1G | Molibdeno | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
1600 | 1600 | ± 10 | 10 | 5 | |
80 | 400 (3P) | 3 x 120 | 3 x 160 | |
< 5x10-3 | vuoto grezzo, fine, alto o ultra alto | |
64 | |
500-2000 | Siemens |
| HBO 10 W/22-1G | Tungsteno | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
2200 | 2200 | ± 10 | 10 | 4 | |
125 | 400 (3P) | 3 x 180 | 3 x 250 | |
< 5x10-3 | vuoto grezzo, fine, alto o ultra alto | |
100 | |
500-2000 | Siemens |
| HBO 25 W/22-1G | Tungsteno | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
2200 | 2200 | ± 10 | 10 | 5 | |
150 | 400 (3P) | 3 x 220 | 3 x 315 | |
< 5x10-3 | vuoto grezzo, fine, alto o ultra alto | |
120 | |
500-2000 | Siemens |
| HBO 60 W/22-1G | Tungsteno | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
2200 | 2200 | ± 10 | 10 | 6 | |
250 | 400 (3P) | 3 x 380 | 3 x 500 | |
< 5x10-3 | vuoto grezzo, fine, alto o ultra alto | |
200 | |
500-2000 | Siemens |
Forno a campana, isolamento metallico - HBO Scarica

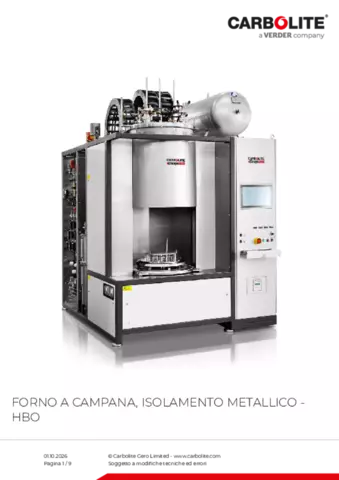

Scheda tecnica del prodotto HBO
