Die metallischen Haubenöfen (HBO) ohne Faserisolierung sind ideal dafür geeignet, die niedrigsten erreichbaren Betriebsdrücke zu erzeugen. Durch diese Vakuumfähigkeit können Gasatmosphären höchster Reinheit erreicht werden.
Die metallischen HBO Modelle sind aus Wolfram- oder Molybdän-Heizelementen und Strahlungsschilden aufgebaut. Beide Materialien zeichnen sich durch niedrigste Dampfdrücke selbst bei höchsten Temperaturen aus. Dies ermöglicht Wärmebehandlungsprozesse mit Gasen höchster Reinheit oder mit einem bestmöglichen Arbeitsvakuum.
Die thermische Isolierung der Strahlungsschilde besteht aus demselben metallischen Material wie die Heizelemente. Der Einsatz faseriger thermischer Isolierung ist daher nicht notwendig. Der HBO wird von Carbolite in zwei Varianten angeboten: Die Variante mit Molybdän-Heizelementen und Strahlungsschilden ist für den Betrieb bis 1600 °C ausgelegt, die Variante mit Wolfram-Heizelementen und Strahlungsschilden für den Betrieb bis 2200 °C.
Stickstoff, Argon und Wasserstoff lassen sich sowohl als reine Gase wie auch als Mischungen einsetzen (weitere Gase auf Anfrage). Die Gase können mit einem leichten Überdruck oder einem kontrollierten Partialdruck zwischen 10 und 1000 mbar verwendet werden.
Durch sein vollständig metallisches Design, liegt das maximal erreichbare Endvakuum im HBO im Hochvakuumbereich (besser als 5 x 10-6 mbar). Die Option für ein Ultra-Hochvakuum ist auf Anfrage ebenfalls verfügbar. Die Gase werden durch präzise Dosierungs- und Kontrollvorrichtungen geregelt, das Vakuum je nach Anforderung mit verschiedenen, kombinierten Pumpsystemen erzeugt.
Um eine bestmögliche Temperaturhomogenität zu erreichen, wird jede der drei Heizzonen individuell kontrolliert.
Anwendungsbeispiele
Anlassen, Hartlöten, Carbonisieren, Ceramic Injection Moulding (CIM), Entbindern, Entgasen, Trocknen, Härten, Metal Injection Moulding (MIM), Pyrolyse, Abschrecken, Rapid Prototyping, Silizieren, Sintern, Löten, Sublimieren, Synthese, Tempern
Standardausstattung
- Genau definierte Atmosphäre von höchster Reinheit, 6.0 (99.9999%) und besser
- Best mögliches Vakuum
- Schnelles Aufheizen, Schnellkühlung auf Anfrage
- Wasserstoffpartialdruckbetrieb auf Anfrage
- Kontrolliertes Evakuieren, geeignet für pulverförmige Proben
- Zertifiziertes Sicherheitsmanagement für brennbare und giftige Gase
- Vollautomatisierter Betrieb
- Datenaufzeichnung zur Qualitätssicherung
Optionen & Zubehör
- Vakuumsystem für Grob-, Fein- oder Hochvakuum
- Software für vollautomatisierten Betrieb, Datenaufzeichnung und Datenexport
- Ausstattung für mehr als ein Inertgas, Retorten, Nachbrenner
- Kühlwassersystem
Haubenofen - HBO Blick ins Innere des HBO Haubenofens
- Gaseinlass/Gasauslass
- Gasauslass/Gaseinlass
- Pumpeinheit von unten verbunden
- Position des Thermoelements
- Strahlungsschilde
- Heizelemente
- Wassergekühlter Kessel / bewegliche Haube
- Probenhalter (Option)
Der Ofen besitzt drei Heizzonen (Mantel-, Deckel- und Boden-Heizung), um die Temperaturhomogenität über die gesamte Höhe zu verbessern und ein Vorheizen des einströmenden Gases zu ermöglichen. Die Mantelheizung ist für die höchste mechanische Stabilität konzipiert. Eine metallische Retorte kann optional eingesetzt werden, um die Probe zusätzlich zu schützen und die Temperaturhomogenität noch weiter zu verbessern.
Jede der drei Heizzonen wird individuell gesteuert und durch ein zusätzliches Übertemperaturschutz-Thermoelement geschützt. Ein unbeaufsichtigter Betrieb ist daher möglich. Das optionale Schnellkühlsystem ermöglicht eine weitere Verkürzung der Abkühlzeit.
Innenansicht HBO
Haubenofen - HBO Technische Daten
| Isoliermaterial | Außenabmessungen H x B x T (mm) | Transportgewicht (kg) | Nutzraum | Volumen (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Thermal values | Tmax, Vakuum (°C) | Tmax Atmosphärendruck (°C) | -Delta-T, über 800 °C (K) nach DIN 17052 | Max. Aufheizrate (K/min) | Abkühlzeit (h) | Connecting values | Leistung (kW) | Spannung (V) | Strom (A) | Vorsicherung (A) | Vakuum (Option) | Leckrate Behälter (sauber, kalt und leer) (mbar l/s) | Arbeitsvakuum, abhängig vom Pumpstand | Erforderliches Kühlwasser | Fluss (l/min) | Gasversorgung | Stickstoff- oder Argonfluss, andere auf Anfrage (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBO 10 MO/16-1G | Molybdän | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
1600 | 1600 | ± 10 | 10 | 3 | |
50 | 400 (3P) | 3 x 125 | 3 x 160 | |
< 5x10-3 | Grob-, Fein-, Hoch- oder Ultrahochvakuum | |
40 | |
500-2000 | Siemens |
| HBO 25 MO/16-1G | Molybdän | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
1600 | 1600 | ± 10 | 10 | 4 | |
65 | 400 (3P) | 3 x 100 | 3 x 125 | |
< 5x10-3 | Grob-, Fein-, Hoch- oder Ultrahochvakuum | |
50 | |
500-2000 | Siemens |
| HBO 60 MO/16-1G | Molybdän | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
1600 | 1600 | ± 10 | 10 | 5 | |
80 | 400 (3P) | 3 x 120 | 3 x 160 | |
< 5x10-3 | Grob-, Fein-, Hoch- oder Ultrahochvakuum | |
64 | |
500-2000 | Siemens |
| HBO 10 W/22-1G | Wolfram | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
2200 | 2200 | ± 10 | 10 | 4 | |
125 | 400 (3P) | 3 x 180 | 3 x 250 | |
< 5x10-3 | Grob-, Fein-, Hoch- oder Ultrahochvakuum | |
100 | |
500-2000 | Siemens |
| HBO 25 W/22-1G | Wolfram | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
2200 | 2200 | ± 10 | 10 | 5 | |
150 | 400 (3P) | 3 x 220 | 3 x 315 | |
< 5x10-3 | Grob-, Fein-, Hoch- oder Ultrahochvakuum | |
120 | |
500-2000 | Siemens |
| HBO 60 W/22-1G | Wolfram | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
2200 | 2200 | ± 10 | 10 | 6 | |
250 | 400 (3P) | 3 x 380 | 3 x 500 | |
< 5x10-3 | Grob-, Fein-, Hoch- oder Ultrahochvakuum | |
200 | |
500-2000 | Siemens |
Haubenofen - HBO Downloads

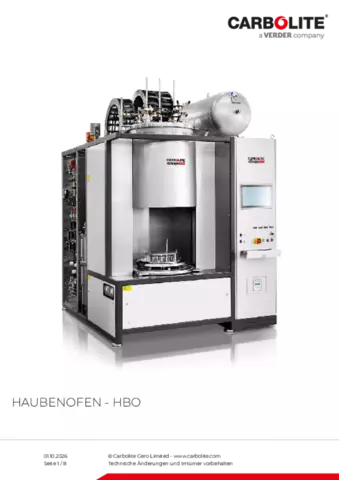

Produktdatenblatt HBO

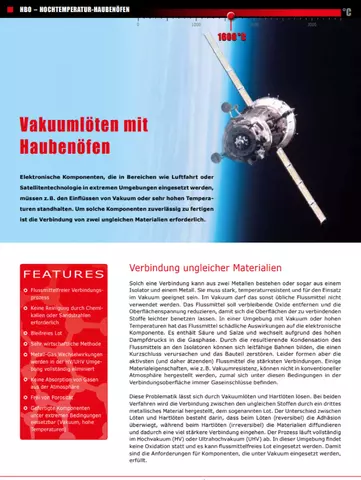

Vakuumlöten mit Haubenöfen
Elektronische Komponenten, die in Bereichen wie Luftfahrt oder Satellitentechnologie in extremen Umgebungen eingesetzt werden, müssen z. B. den Einflüssen von Vakuum oder sehr hohen Temperaturen standhalten. Um solche Komponenten zuverlässig zu fertigen ist die Verbindung von zwei ungleichen Materialien erforderlich.
