Les fours à hotte métallique (HBO) génèrent les plus faibles pressions de fonctionnement réalisables. Une atmosphère de gaz avec une pureté élevée est obtenue en raison de la capacité du vide. Les matériaux utilisés pour la construction sont choisis pour les plus faibles pressions de vapeur aux températures les plus élevées. Le traitement thermique jusqu'à des températures les plus élevées peut être atteint sans nuire aux éléments chauffants ou aux matériaux isolants. Des boucliers anti-radiations sont utilisés pour fournir une isolation thermique, ces boucliers sont fabriqués à partir du même matériau que les éléments chauffants et aucune isolation thermique fibreuse n’est utilisée. Deux types de fours HBO sont produits : ceux fabriqués en utilisant des éléments chauffants en Molybdène ainsi que des boucliers anti-radiations adaptés pour une utilisation jusqu'à 1600°C; ceux fabriqués avec des éléments chauffants en Tungstène ainsi que des boucliers anti-radiations adaptés pour une utilisation jusqu'à 2200°C. Des gaz comme l’Azote, l'Argon, l'Hydrogène peuvent être utilisés dans des formes mixtes ou pures. Des gaz supplémentaires peuvent être installés sur demande. Une légère surpression ou une pression partielle contrôlée entre 10 et 1000 mbar peuvent être atteints sachant qu’une pression partielle fournit un écoulement de gaz défini à travers le four. Grâce à la conception complète en métal, le niveau de vide final dans le HBO peut atteindre une plage de vide élevé et mieux que 5 x 10-6 mbar. Selon les exigences de vide, le vide est fourni par différentes stations de pompage. Des options d’ultravide sont disponibles sur demande. Les gaz sont contrôlés par différents dispositifs de dosage et de réglage. La température dans chacune des trois zones de chauffage est commandée individuellement afin de maintenir la meilleure uniformité.
Exemples d´applications
recuit, brasage, carbonisation, moulage par injection de céramique (CIM), déliantage, dégazage, séchage, durcissement, moulage par injection de métal (MIM), pyrolyse, Trempe, prototypage rapide, siliconisation, frittage, brasage, sublimation, synthèse, trempe
Caractéristiques standard
- Atmosphère définie précisément avec la plus grande pureté possible (6N ou mieux)
- Meilleur vide possible (6N ou mieux)
- Chauffage accéléré et refroidissement accéléré sur demande
- Opération de pression partielle d'Hydrogène sur demande
- Le contrôle précis de la vitesse de pompage du vide appropriée pour les poudres
- Gestion de la sécurité certifiée pour les gaz inflammables et toxiques
- Fonctionnement entièrement automatique
- Enregistrement des données pour la gestion de la qualité
Options (à préciser à la commande)
- Système de vide pour le pré-vide, vide poussé ou des opérations avec vide élevé
- Logiciel pour un fonctionnement automatisé, le suivi des données et l'exportation de données
- Équipements de gaz réactionnel pour plus d’un gaz inerte, moufles, postcombustion
- Système de refroidissement à l'eau
Four à cloche, isolation métallique - HBO Vue à l'intérieur du four à hotte HBO
- Entrée ou sortie de gaz
- Sortie ou entrée de gaz
- Unité de pompage jointe en bas
- Emplacement du thermocouple
- Boucliers anti-radiations
- Enceinte refroidie à l’eau
- Support d’échantillon (fabriqué sur demande)
Vue de l'intérieur HBO
Four à cloche, isolation métallique - HBO Caractéristiques techniques
| Matériau d'isolation | Dimensions: Externe H x L x P (mm) | Poids de transport (kg) | Espace utile | Volume (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Valeurs thermiques | Tmax sous vide (°C) | Tmax pression atmosphérique (°C) | -Delta-T, au-dessus de 800°C (K) selon DIN 17052 | Taux de chauffe Max. (K/min) | Temps de refroidissement (h) | Relier les valeurs | Puissance (KW) | Tension (V) | Intensité (A) | Fusible série (A) | Vide (option) | Taux de fuite - propre, froid et vide (mbar l/s) | Gamme de vide en fonction du système de pompage | Eau de refroidissement nécessaire | Débit (l/min) | Alimentation en gaz | Débit d'azote ou d'argon, autres sur demande (l/h) | Régulateur | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBO 10 MO/16-1G | Molybdène | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
1600 | 1600 | ± 10 | 10 | 3 | |
50 | 400 (3P) | 3 x 125 | 3 x 160 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
40 | |
500-2000 | Siemens |
| HBO 25 MO/16-1G | Molybdène | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
1600 | 1600 | ± 10 | 10 | 4 | |
65 | 400 (3P) | 3 x 100 | 3 x 125 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
50 | |
500-2000 | Siemens |
| HBO 60 MO/16-1G | Molybdène | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
1600 | 1600 | ± 10 | 10 | 5 | |
80 | 400 (3P) | 3 x 120 | 3 x 160 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
64 | |
500-2000 | Siemens |
| HBO 10 W/22-1G | Tungstène | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
2200 | 2200 | ± 10 | 10 | 4 | |
125 | 400 (3P) | 3 x 180 | 3 x 250 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
100 | |
500-2000 | Siemens |
| HBO 25 W/22-1G | Tungstène | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
2200 | 2200 | ± 10 | 10 | 5 | |
150 | 400 (3P) | 3 x 220 | 3 x 315 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
120 | |
500-2000 | Siemens |
| HBO 60 W/22-1G | Tungstène | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
2200 | 2200 | ± 10 | 10 | 6 | |
250 | 400 (3P) | 3 x 380 | 3 x 500 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
200 | |
500-2000 | Siemens |
Four à cloche, isolation métallique - HBO Téléchargements

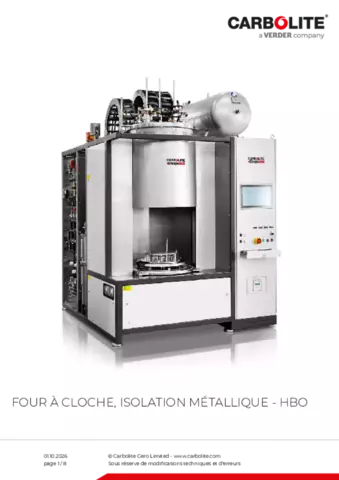

Fiche produit HBO
High vacuum soldering and brazing with hood furnaces
Nowadays many electronic components, for example devices used in satellites or aircraft, have to withstand challenging environments such as vacuum or extremely high temperatures. To manufacture reliable electronic components like these a connection between dissimilar materials is required.
