Os fornos de cobertura metálica (HBO) geram as menores pressões de operação possíveis. A atmosfera de gás de maior pureza é alcançada devido à capacidade de vácuo.
Os materiais usados na construção são selecionados para as pressões de vapor mais baixas nas temperaturas mais altas. O tratamento térmico até as temperaturas mais altas pode ser alcançado sem danificar os elementos de aquecimento ou o material de isolamento. Escudos de radiação são usados para fornecer isolamento térmico, que são feitos do mesmo material que os elementos de aquecimento, e nenhum isolamento térmico fibroso é usado.
Duas variedades de fornos HBO são produzidos: aqueles feitos com elementos de aquecimento de molibdênio e escudos de radiação são adequados para uso em até 1600 ° C; aqueles feitos com elementos de aquecimento de tungstênio e escudos de radiação são adequados para uso em até 2200 ° C.
Os gases nitrogênio, argônio e hidrogênio estão disponíveis para uso nas formas mistas ou puras. Gases adicionais podem ser instalados mediante solicitação. Uma ligeira sobre-pressão ou pressão parcial controlada entre 10 e 1000 mbar pode ser alcançada. A pressão parcial fornece um fluxo de gás definido através do forno.
Devido ao design metálico completo, o nível de vácuo final no HBO pode atingir a faixa de alto vácuo e melhor que 5 x 10-6 mbar. Dependendo dos requisitos de vácuo, o vácuo é fornecido por diferentes estações de bombeamento. Opções de ultra-alto vácuo estão disponíveis mediante solicitação. Os gases são controlados por vários dispositivos de dosagem e controle. A temperatura em cada uma das três zonas de aquecimento é controlada individualmente para manter a melhor uniformidade.
Exemplos de aplicação
recozimento, Brasagem, carbonização, moldagem por injeção cerâmica (CIM), ruptura, desgaseificação, secagem, endurecimento, moldagem por injeção de metal (MIM), pirólise, Têmpera, prototipagem rápida, siliconização, sinterização, solda, sublimação, síntese, temperamento
Características padrão
- Atmosfera precisamente definida com a maior pureza possível (6 N ou melhor)
- Melhor vácuo possível
- Aquecimento e resfriamento rápidos mediante solicitação
- Operação de pressão parcial de hidrogênio mediante solicitação
- Velocidades de bombeamento de vácuo precisamente controladas apropriadas para pós
- Gestão de segurança certificada para gases inflamáveis e tóxicos
- Operação totalmente automática
- Registro de dados para gerenciamento de qualidade
Opções (especifique no momento do pedido)
- Sistema de vácuo para operação de pré-vácuo, vácuo fino ou alto vácuo
- Software para operação automatizada, rastreamento de dados e exportação de dados
- Equipamento com reação de gás para mais de um gás inerte, retortas, pós-combustores
- Sistema de refrigeração de água

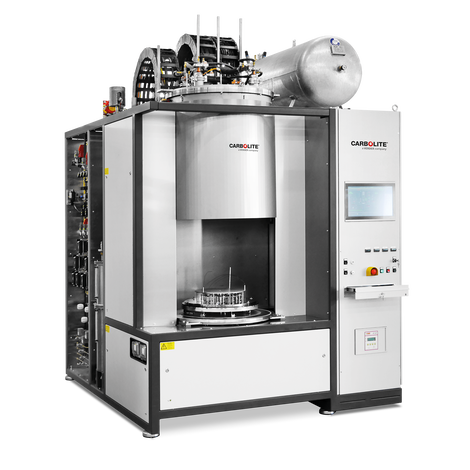

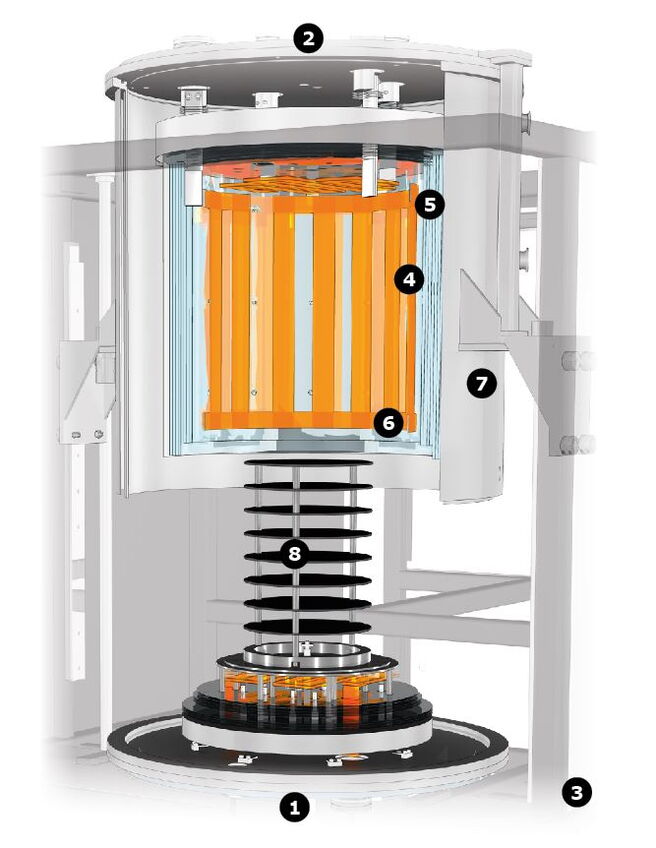

Forno de Cobertura Superior - HBO Vista do interior do forno HBO Hood
- entrada ou saída de gás
- saída ou entrada de gás
- unidade de bombeamento conectada por baixo
- localização do termopar
- escudos de radiação
- elementos de aquecimento
- vaso refrigerado a água
- porta-amostras (construído a pedido)
Para isolar o calor em fornos metálicos, são usados escudos de radiação de tungstênio ou molibdênio. O HBO tem um vaso de parede dupla resfriado a água. O porta-amostras é posicionado conforme necessário.
Cada uma das três zonas de aquecimento é controlada individualmente e protegida por um termopar adicional de proteção contra superaquecimento; portanto, a operação autônoma é possível. Um sistema opcional de resfriamento rápido reduz significativamente o tempo de resfriamento.
Visão interna HBO
Forno de Cobertura Superior - HBO Dados Técnicos
| Material isolante | Dimensões: Externo A x C x P (mm) |
Peso de transporte (kg) | Espaço utilizável | Volume (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Valores térmicos | Vácuo Tmax (°C) | Pressão atmosférica Tmax (°C) | -Delta-T, acima de 800 ° C (K) de acordo com DIN 17052 | Máx. taxa de aquecimento (K/min) | Tempo de resfriamento (h) | Valores de conexão | Potência (kW) | Voltagem (V) | Corrente (A) | Fusível série (A) | Vácuo (opção) | Taxa de vazamento - limpo, frio e vazio (mbar l/s) | Faixa de vácuo dependendo da unidade de bombeamento | Água de resfriamento necessária | Fluxo (l/min) | Fornecimento de gás | Fluxo de nitrogênio ou argônio, outros a pedido (l/h) | Controlador | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBO 10 MO/16-1G | Molibdênio | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
1600 | 1600 | ± 10 | 10 | 3 | |
50 | 400 (3P) | 3 x 125 | 3 x 160 | |
< 5x10-3 | rápido, fino, alto ou ultra alto vácuo | |
40 | |
500-2000 | Siemens |
| HBO 25 MO/16-1G | Molibdênio | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
1600 | 1600 | ± 10 | 10 | 4 | |
65 | 400 (3P) | 3 x 100 | 3 x 125 | |
< 5x10-3 | rápido, fino, alto ou ultra alto vácuo | |
50 | |
500-2000 | Siemens |
| HBO 60 MO/16-1G | Molibdênio | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
1600 | 1600 | ± 10 | 10 | 5 | |
80 | 400 (3P) | 3 x 120 | 3 x 160 | |
< 5x10-3 | rápido, fino, alto ou ultra alto vácuo | |
64 | |
500-2000 | Siemens |
| HBO 10 W/22-1G | Tungstênio | 2500 x 2300 x 2000 | 1800 | |
10 | 200 x 300 | 180 x 280 | |
2200 | 2200 | ± 10 | 10 | 4 | |
125 | 400 (3P) | 3 x 180 | 3 x 250 | |
< 5x10-3 | rápido, fino, alto ou ultra alto vácuo | |
100 | |
500-2000 | Siemens |
| HBO 25 W/22-1G | Tungstênio | 2500 x 2300 x 2000 | 2000 | |
25 | 300 x 400 | 280 x 380 | |
2200 | 2200 | ± 10 | 10 | 5 | |
150 | 400 (3P) | 3 x 220 | 3 x 315 | |
< 5x10-3 | rápido, fino, alto ou ultra alto vácuo | |
120 | |
500-2000 | Siemens |
| HBO 60 W/22-1G | Tungstênio | 2800 x 2300 x 2500 | 3000 | |
60 | 400 x 500 | 380 x 480 | |
2200 | 2200 | ± 10 | 10 | 6 | |
250 | 400 (3P) | 3 x 380 | 3 x 500 | |
< 5x10-3 | rápido, fino, alto ou ultra alto vácuo | |
200 | |
500-2000 | Siemens |
