A HTBL MO / HTBL W kemence fém szigetelésű és fém fűtőelemes, magas hőmérsékletű alultöltős kemence (HTBL: high temperature bottom loading).
Térfogata 60 liter. A HTBL 60 MO/16-1G típus molibdén szigetelő lemeze és molibdén fűtőeleme max. 1600 °C hőmérséklet elérését teszi lehetővé. A wofram szigetelésű és wolfram fűtőelemű HTBL 60 W/22-1G típus max. 2200 °C hőmérsékletre képes. A csak fém kialakítású kemencék a lehető legtisztább atmoszféra és a legjobb vákuum kialakítására képesek.
A HTBL típusú alultöltős kialakítás egyik nagy előnye a kemence könnyű betöltése és kiürítése. A kemencealj lesüllyeszthető és előre kifordítható, így a minta és a hasznos tér minden oldalról szabadon hozzáférhető. A minta betöltése így nagyon felhasználóbarát, különösen érzékeny mintákhoz is alkalmas. A minta hőmérsékletét mérő további hőelemek is elhelyezhetők a hasznos térfogat kiválasztott helyein. Retorta is alkalmazható. A kemencealj süllyesztése és emelése teljesen automatikusan történik egy hidraulikus kar segítségével. Miután a kemencealj elérte legalsó helyzetét, a betöltő platform derékszögben manuálisan kifordítható a minták kivételéhez és a kemence újbóli feltöltéséhez.
Nitrogén, argon és hidrogén gázok tiszta vagy kevert formában is használhatók. A gázok kis túlnyomással vagy 10 és 1000 mbar között szabályozható parciális nyomással alkalmazhatók. A parciális nyomás adott gázáramot biztosít a kemencén keresztül. Levegővel vagy tiszta oxigénnel történő működtetés nem lehetséges.
A gázok bevezetését különböző adagoló- és szabályozóberendezések felügyelik. A hőmérséklet a specifikált tartományon belül egyedileg állítható be, a kemence kialakítása mindig a legjobb hőmérséklethomogenitást biztosítja.
Alkalmazási példák
megeresztés, keményforrasztás, elszenesítés, kerámia fröccsöntés (CIM: ceramic injection molding), "debinding", gázmentesítés, szárítás, keményítés, fém fröccsöntés (MIM: metal injection molding), pirolízis, Hirtelen hűtés, gyors prototípusgyártás, szilíciumozás, szinterelés, forrasztás, szublimálás, szintézis, temperálás
Alapkiépítés jellemzői
- lehető legtisztább (6.0 (99,9999%) vagy jobb) és pontosan definiált gázatmoszféra
- hidrogén parciális nyomásán alapuló működtetés kérésre
- poralakú mintákhoz is alkalmas, pontosan vezérelt (vákuum) leszívási sebességek
- teljesen automatikus működtetés
- adatrögzítés a minőségbiztosításhoz

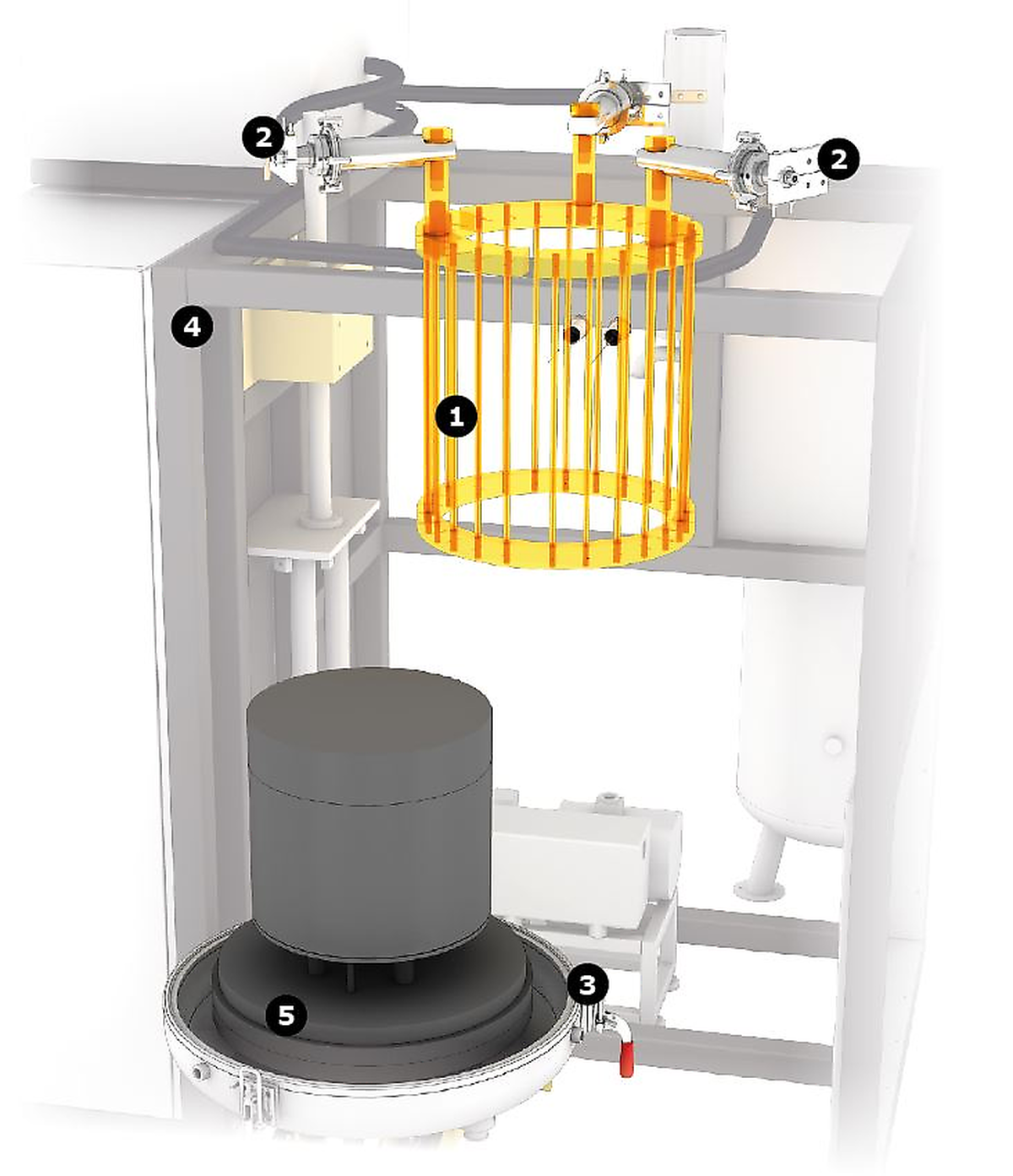

HTBL MO/W - Alultöltős kemencék, fém szigeteléssel HTBL magas hőmérsékletű tűzhely belseje
- fűtőelemek
- vízhűtésű áramcsatlakozás
- mozgatható kemencealj
- készülékház
- aljlemez
Az összes típusú HTBL kemence teljesen automatikus szoftverrel és a folyamat későbbi kiértékelését szolgáló adatrögzítővel van felszerelve. Az összes fontos működési paraméter értéke beállítható időközönként megmérődik és eltárolódik. Az automatikus vezérlés és a nagy térfogat különösen alkalmassá teszi a kemencét ipari alkalmazásokra és nagyüzemi eljárásokra.
Belső nézet HTBL
HTBL MO/W - Alultöltős kemencék, fém szigeteléssel Műszaki adatok
| Szigetelőanyag | Méretek: kívül mag x szél x mély (mm) |
Szállítási súly (kg) | Hasznos térfogat | Kamratérfogat (liter) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Termikus jellemzők | Tmax, vákuum alatt (°C) | Tmax, atmoszférikus nyomáson (°C) | ΔT, 500°C és 2200°C (K) között DIN 17052 szerint | Max. felfűtési sebesség (K/min) | Lehűlési idő (h) | Hálózati csatlakozások | Teljesítmény (kW) | Feszültség (V) | Áramerősség (A) | Biztosíték (A) | Vákuum (opció) | Szivárgási sebesség tiszta, hideg és üres tartályból (mbar l/s) | Vákuumtartomány, a szivattyútól függően | Szükséges hűtővíz | Szükséges hűtővíz mennyiség (l/min) | Gázellátás | Nitrogén vagy argon, más gáz kérésre (l/h) | Szabályozó | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL 60 MO/16-1G | molibdén | 3300 x 2400 x 2200 | 3400 | |
60 | 400 x 500 | 380 x 480 | |
1600 | 1600 | ± 10 | 10 | 5 | |
80 | 400 (3-fázis) | 3 x 115 | 3 x 160 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
64 | |
500-2000 | Siemens |
| HTBL 60 W/16-1G | wolfram | 3300 x 2400 x 2200 | 3600 | |
60 | 400 x 500 | 380 x 480 | |
2200 | 2200 | ± 10 | 10 | 6 | |
250 | 400 (3-fázis) | 3 x 360 | 3 x 500 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
200 | |
500-2000 | Siemens |

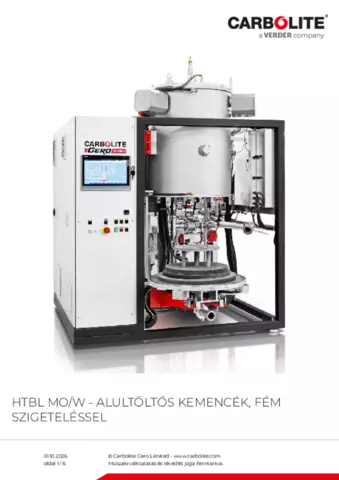

HTBL MO/W - Alultöltős kemencék, fém szigeteléssel Letöltések
Heat treatment at low pressures
High temperature vacuum furnaces are used for heat treatment of samples at low pressure (down to 10-6 mbar) and under partial gas atmospheres. In the bottom loader version the bottom is lowered and driven out of the furnace. It then pivots forward to permit easy loading. This design makes the useable volume accessible from all sides and allows for exact placement of the sample thermocouples which measure the temperature of the sample.
