HTBL MO / HTBL W è un forno con caricamento dal basso costituito da elementi riscaldanti e isolamento metallici.
I forni metallici hanno un volume di 60 litri. HTBL 60 MO / 16-1G ha una temperatura massima di 1600 ° C e utilizza schermi radianti ed elementi riscaldanti in molibdeno. HTBL 60 W / 22-1G ha una temperatura massima di 2200 ° C e utilizza schermi radianti ed elementi riscaldanti al tungsteno. Le versioni metalliche di HTBL sono adatte per generare le atmosfere più pure e il miglior livello di vuoto.
Un chiaro vantaggio è il facile carico e scarico dei forni HTBL. Una volta abbassato il focolare, il campione risulta accessibile da tutti i lati senza limitazioni. Il caricamento dei campioni è estremamente semplice e intuitivo, specialmente quando si tratta di campioni delicati. Inoltre, le termocoppie del campione possono essere posizionate in punti specifici all'interno della camera ed è possibile utilizzare una storta anche con i forni HTBL. Il movimento dell'area di carico è completamente automatizzato e guidato da un braccio idraulico. Quando l'area di carico ha raggiunto la posizione più bassa, l'utente può ruotare manualmente la piattaforma di carico verso l'esterno di 90 °.
I gas azoto, argon e idrogeno sono disponibili per l'utilizzo come gas puro o misto ma, sui forni HTBL, possono essere installati anche altri gas su richiesta. Per stabilire un flusso di gas definito nel forno è possibile utilizzare una leggera sovrapressione o una pressione parziale controllata. Il funzionamento con aria non è possibile.
I vari dispositivi di dosaggio e controllo controllano tutti i flussi di gas. A seconda delle esigenze riguardanti il vuoto, le pompe per vuoto sono configurate specificamente per l'applicazione o come richiesto specificamente dal cliente. Per ottenere una migliore uniformità, la temperatura viene controllata in modo indipendente.
Esempi applicativi
annealing, brasatura, carbonizzazione, ceramic injection moulding (CIM), deceraggio, degassazione, essicazione, indurimento, metal injection moulding (MIM), pirolisi, Tempra, prototipazione rapida, siliconatura, sinterizzazione, saldatura, sublimazione, sintesi, tempra
caratteristiche standard
- I forni metallici offrono atmosfere definite con precisione e al contempo offrono la massima purezza possibile (6 N o superiore)
- Disponibile su richiesta opzione Idrogeno in pressione parziale
- Preciso ed accurato controllo della velocità delle pompe da vuoto per utilizzo con polveri
- Funzionamento completamente automatico
- Registrazione dati per controllo qualità
Forno con caricamento dal basso, isolamento metallico - HTBL MO/W Vista all'interno del forno ad alta temperatura HTBL
- elementi riscaldanti
- raffreddamento ad acqua
- dispositivo di bloccaggio inferiore
- telaio
- piastra inferiore
Tutti i modelli HTBL sono dotati di un software completamente automatizzato e di una registrazione dei dati affidabile per una successiva valutazione del processo. Tutti i dati di processo vengono misurati e registrati a intervalli predefiniti. Il controllo automatizzato e le unità ad alto volume sono particolarmente adatte per applicazioni industriali e la produzione su larga scala.
Vedi all'interno HTBL
Forno con caricamento dal basso, isolamento metallico - HTBL MO/W Dati tecnici
| Materiale isolante | Dimensioni: Esterne H x W x D (mm) | Peso (kg) | Spazio utile | Volume (litri) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Valori termici | Tmax vuoto (°C) | Tmax pressione atmosferica (°C) | -Delta-T, tra 500 ° C e 2200 ° C (K) secondo DIN 17052 | Velocità massima riscaldamento (K/min) | Tempo di raffreddamento (h) | Valore connessione | Potenza (kW) | Voltaggio (V) | Corrente (A) | Fusibili (A) | Vuoto (opzionale) | Tasso di perdita - pulito, freddo e vuoto (mbar l/s) | Range vuoto, dipende del tipo di pompa installata | Acqua raffreddamento richiesta | Flusso (l/min) | Gas richiesto | Flusso Azoto o Argon, altri gas su richiesta (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL 60 MO/16-1G | Molibdeno | 3300 x 2400 x 2200 | 3400 | |
60 | 400 x 500 | 380 x 480 | |
1600 | 1600 | ± 10 | 10 | 5 | |
80 | 400 (3P) | 3 x 115 | 3 x 160 | |
< 5x10-3 | vuoto grezzo, fine, alto o ultra alto | |
64 | |
500-2000 | Siemens |
| HTBL 60 W/16-1G | Tungsteno | 3300 x 2400 x 2200 | 3600 | |
60 | 400 x 500 | 380 x 480 | |
2200 | 2200 | ± 10 | 10 | 6 | |
250 | 400 (3P) | 3 x 360 | 3 x 500 | |
< 5x10-3 | vuoto grezzo, fine, alto o ultra alto | |
200 | |
500-2000 | Siemens |
Forno con caricamento dal basso, isolamento metallico - HTBL MO/W Scarica

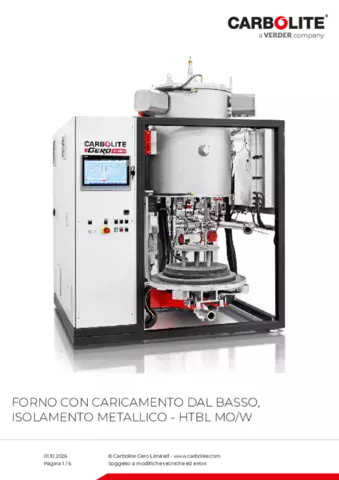

Scheda tecnica del prodotto HTBL
Heat treatment at low pressures
High temperature vacuum furnaces are used for heat treatment of samples at low pressure (down to 10-6 mbar) and under partial gas atmospheres. In the bottom loader version the bottom is lowered and driven out of the furnace. It then pivots forward to permit easy loading. This design makes the useable volume accessible from all sides and allows for exact placement of the sample thermocouples which measure the temperature of the sample.
