HTBL MO / HTBL W to system pieca z dolnym załadunkiem oparty na metalowych elementach izolacyjnych i grzejnych. Metalowe piece oferowane są o pojemności 60 litrów. HTBL 60 MO / 16-1G ma maksymalną temperaturę 1600 ° C i wykorzystuje osłony przed promieniowaniem molibdenowym i elementy grzejne. HTBL 60 W / 22-1G ma maksymalną temperaturę 2200 ° C i wykorzystuje osłony przed promieniowaniem wolframowym oraz elementy grzejne. Metaliczne wersje HTBL nadają się do generowania najczystszych atmosfer i najlepszego roboczego poziomu próżni. Niewątpliwą zaletą jest łatwy załadunek i rozładunek pieców typu HTBL. Po obniżeniu paleniska próbka jest dostępna ze wszystkich stron bez ograniczeń. Ładowanie próbek jest niezwykle łatwe i przyjazne dla użytkownika, szczególnie w przypadku delikatnych próbek. Ponadto próbki termopar można umieścić w określonych miejscach w komorze. Retorta może być również używana z HTBL. Ruch obszaru załadunku jest w pełni zautomatyzowany i napędzany przez ramię hydrauliczne. Gdy obszar ładowania osiągnie najniższą pozycję, użytkownik może ręcznie obrócić platformę załadunkową na zewnątrz o 90 °. Gazy azotowe, argonowe i wodorowe są dostępne do stosowania jako czysty lub mieszany gaz. Inne gazy mogą być instalowane na żądanie. W piecu można zastosować niewielkie nadciśnienie lub kontrolowane ciśnienie cząstkowe w celu ustalenia określonego przepływu gazu. Praca z powietrzem nie jest możliwa. Różne urządzenia dozujące i kontrolujące kontrolują wszystkie gazy. W zależności od wymagań dotyczących próżni, pompy próżniowe są konfigurowane specjalnie do zastosowania lub na żądanie. Temperatura jest niezależnie kontrolowana, aby osiągnąć najlepszą jednorodność.
Przykładowe Aplikacje
wyżarzanie, lutowanie, uwęglanie, wtryskiwanie proszków ceramicznych (CIM), usuwanie lepiszcza, odgazowanie, suszenie, utwardzanie, wtrysk metalu (MIM), piroliza, hartowanie, szybkie prototypowanie, sylikonowanie, spiekanie, soldering, sublimacja, synteza, odpuszczanie
Cechy ogólne
- Piece metaliczne zapewniają precyzyjnie zdefiniowaną atmosferę o najwyższej możliwej czystości (6 N lub lepszej).
- Praca z ciśnieniem cząstkowym wodoru na życzenie
- Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie do stosowania z proszkami
- Całkowicie automatyczna praca
- Rejestracja danych dla zarządzania jakością
Dolny piec załadowczy z metalową izolacją - HTBL MO/W Widok wewnątrz pieca wysokotemperaturowego HTBL
- elementy grzewcze
- prąd chłodzony wodą
- blokada dna
- rama
- płyta denna
Wszystkie modele HTBL są wyposażone w pełni zautomatyzowane oprogramowanie i niezawodne rejestrowanie danych w celu późniejszej oceny procesu. Wszystkie dane procesowe są mierzone i rejestrowane w zdefiniowanych odstępach czasu. Zautomatyzowane sterowanie i jednostki o dużej objętości nadają się szczególnie do zastosowań przemysłowych i produkcji na dużą skalę.
Widok wnętrza HTBL
Dolny piec załadowczy z metalową izolacją - HTBL MO/W Dane techniczne
| Insulation material | Wymiary: Zewnętrzne Wys. x Szer. x Głęb. | Transport weight (kg) | Usable space | Pojemność (litry) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Thermal values | Tmax vacuum (°C) | Tmax atmospheric pressure (°C) | -Delta-T, between 500°C and 2200°C (K) according to DIN 17052 | Max. heat-up rate (K/min) | Cooling time (h) | Connecting values | Moc (kW) | Voltage (V) | Current (A) | Series fuse (A) | Vacuum (option) | Leakage rate - clean, cold and empty (mbar l/s) | Vacuum range depending on the pumping unit | Cooling water required | Flow (l/min) | Gas supply | Nitrogen or Argon flow, others on request (l/h) | Controller | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTBL 60 MO/16-1G | Molybdenum | 3300 x 2400 x 2200 | 3400 | |
60 | 400 x 500 | 380 x 480 | |
1600 | 1600 | ± 10 | 10 | 5 | |
80 | 400 (3P) | 3 x 115 | 3 x 160 | |
< 5x10-3 | rough, fine, high or ultra high vacuum | |
64 | |
500-2000 | Siemens |
| HTBL 60 W/16-1G | Tungsten | 3300 x 2400 x 2200 | 3600 | |
60 | 400 x 500 | 380 x 480 | |
2200 | 2200 | ± 10 | 10 | 6 | |
250 | 400 (3P) | 3 x 360 | 3 x 500 | |
< 5x10-3 | rough, fine, high or ultra high vacuum | |
200 | |
500-2000 | Siemens |
Dolny piec załadowczy z metalową izolacją - HTBL MO/W Do pobrania

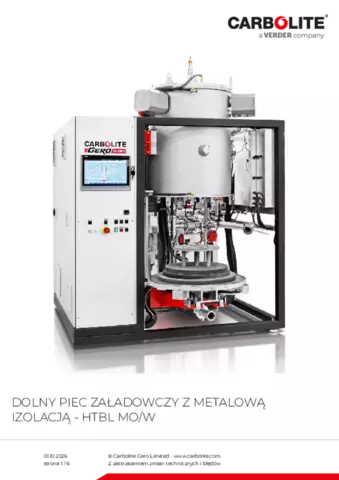

Karta produktu HTBL
Heat treatment at low pressures
High temperature vacuum furnaces are used for heat treatment of samples at low pressure (down to 10-6 mbar) and under partial gas atmospheres. In the bottom loader version the bottom is lowered and driven out of the furnace. It then pivots forward to permit easy loading. This design makes the useable volume accessible from all sides and allows for exact placement of the sample thermocouples which measure the temperature of the sample.
