A Carbolite HTRH (Hochtemperatur Rohrofen, horizontal) magas hőmérsékletű vízszintes kemence 1800 °C-ig működtethető.
A csőkemence hatékony vákuumformázott kerámiagyapot hőszigetelése csekély hőtehetetlensége és hővezetése révén rendkívül energiatakarékos üzemeltetést és ugyanakkor gyors felfűtést tesz lehetővé. A hőszigetelések és a molibdén-diszilicid (MoSi2) fűtőelemek szögletes kemenceházban vannak elhelyezve. A fűtőelemek függőleges helyzetben vannak fellógatva, így könnyen kicserélhetők (lásd Kemence belülről vázlatrajzot).
Magasabb hőmérsékleteken oxigén jelenlétében a MoSi2 felületén (SiO2) oxidréteg képződik, mely megvédi a fűtőelemeket a további termikus vagy kémiai korróziótól.
A 3-zónás változat (HTRH-3) jobb hőmérséklethomogenitást képes elérni, mint az 1-zónás kialakítás. Mindhárom zónának saját hőeleme és hőmérsékletszabályozója van, ami különösen hasznos a csőreaktorban lezajló reakciókhoz szükséges gázok előmelegítéséhez.
A HTRH csőkemencékben nincs beépített izzítócső. Azokat külön tételként kell kiválasztani. Az izzítócső hossza függ az alkalmazástól, módosított atmoszféra vagy vákuum alkalmazásától is.
Alkalmazási példák
megeresztés, elszenesítés, kristálynövesztés, "debinding", gázmentesítés, szárítás, keményítés, fém fröccsöntés (MIM: metal injection molding), pirolízis, gyors prototípusgyártás, szinterelés, szublimálás, szintézis, temperálás
Alapkiépítés jellemzői
- max. hőmérséklet 1800 °C
- programozható EPC3016P1 hőmérsékletszabályozó
- túlhevülés elleni védőkapcsoló
- függőleges helyzetű alkalmazásra optimalizált
- akár 100 mm külső átmérőjű izzítócsöveket is képes befogadni módosított atmoszférában történő alkalmazásokhoz
- akár 200 mm külső átmérőjű izzítócsöveket is képes befogadni levegőn történő alkalmazásokhoz
- fűtött hossz 100, 250 vagy 500 mm
- B-típusú hőelem
- kis hőtehetetlenségű kerámiagyapot hőszigetelés
- Függőlegesen lógó, kiváló minőségű MoSi2 fűtőelemek
- szögletes kemenceház, résekkel ellátva konvekciós (légáramú) hűtéshez
- külön vezérlőegység 3 m vezetékkel csatlakoztatva a csőkemencéhez
- Ethernet kommunikáció
Opciók (már a rendeléskor megadandók)
- többféle nagyteljesítményű digitális, szegmensenként programozható hőmérsékletszabályozó és adatgyűjtő digitális kommunikációs opciókkal - további információk
- különböző anyagú izzítócsövek nagy választéka
- szigetelő és hővédő csővégelemek feltétlen szükségesek a hőveszteség megakadályozása és a hőmérséklethomogenitás javítása érdekében
- kiegészítők vákuumos és védőgázos üzemmódhoz - további információk
- csúszólapátos vagy turbomolekuláris vákuumszivattyúk 60 mm vagy nagyobb belső átmérőjű izzítócsövű csőkemencékhez
- L'-állvány a kényelmes használathoz
- oxigénérzékelő inert gáz csomagokhoz
- csatlakozókészlet max. 3 gáz számára manuális vagy automatikus szelepekkel
- 6 m hosszú vezeték a kemence és a szabályozó között - csatlakozókkal
- biztonsági rendszer hidrogén 750 °C fölötti használatához
HTRV - Függőleges csőkemence 1800°C-ig Műszaki jellemzők

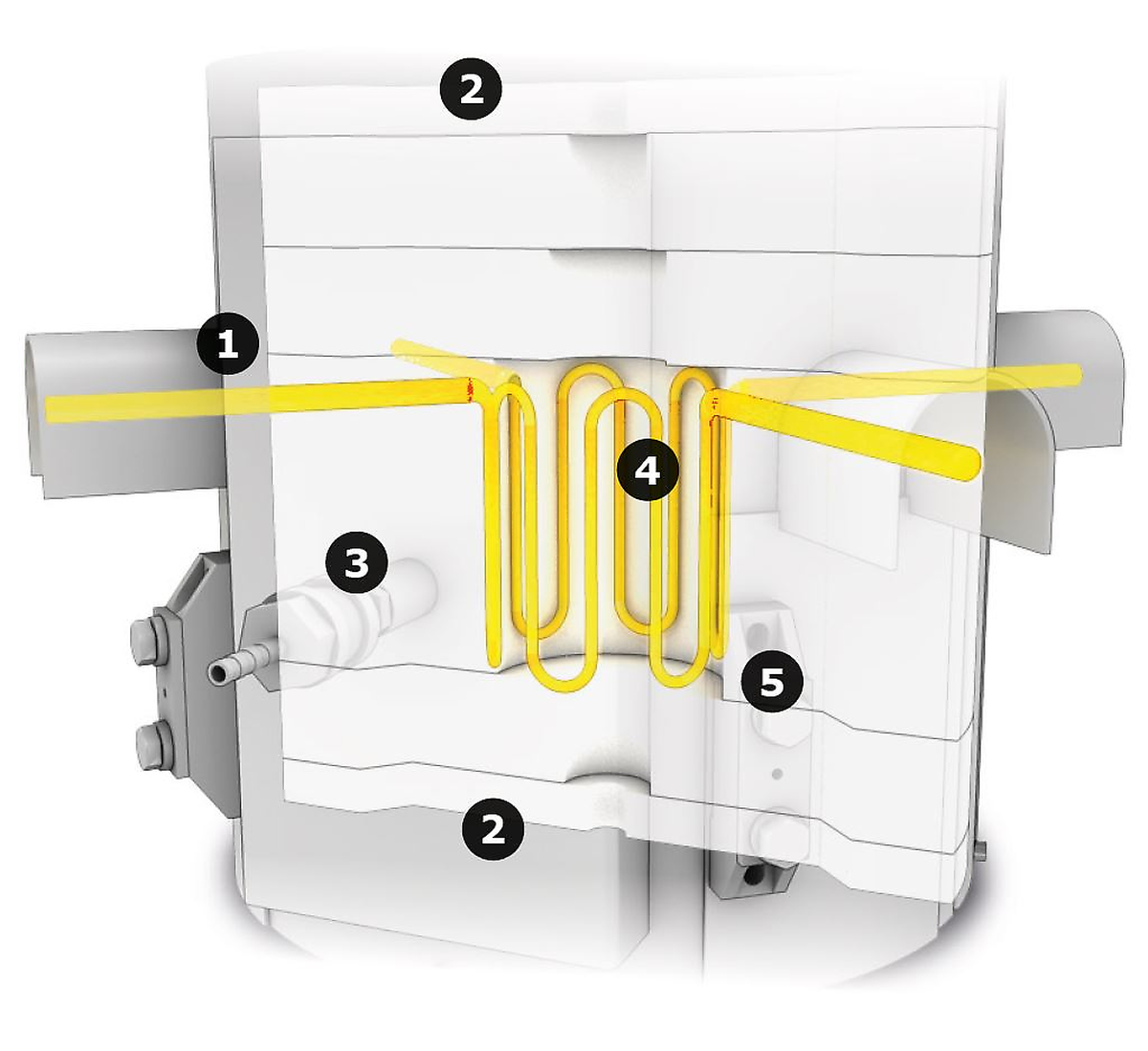

HTRV kemence belülről
- kemenceház
- kerámiagyapot hőszigetelő zárólap
- kerámiagyapot kemenceház hőszigetelés
- fűtőelemek
- kerámiagyapot belső hőszigetelés (hot face)
Belső nézet
HTRV - Függőleges csőkemence 1800°C-ig Példák

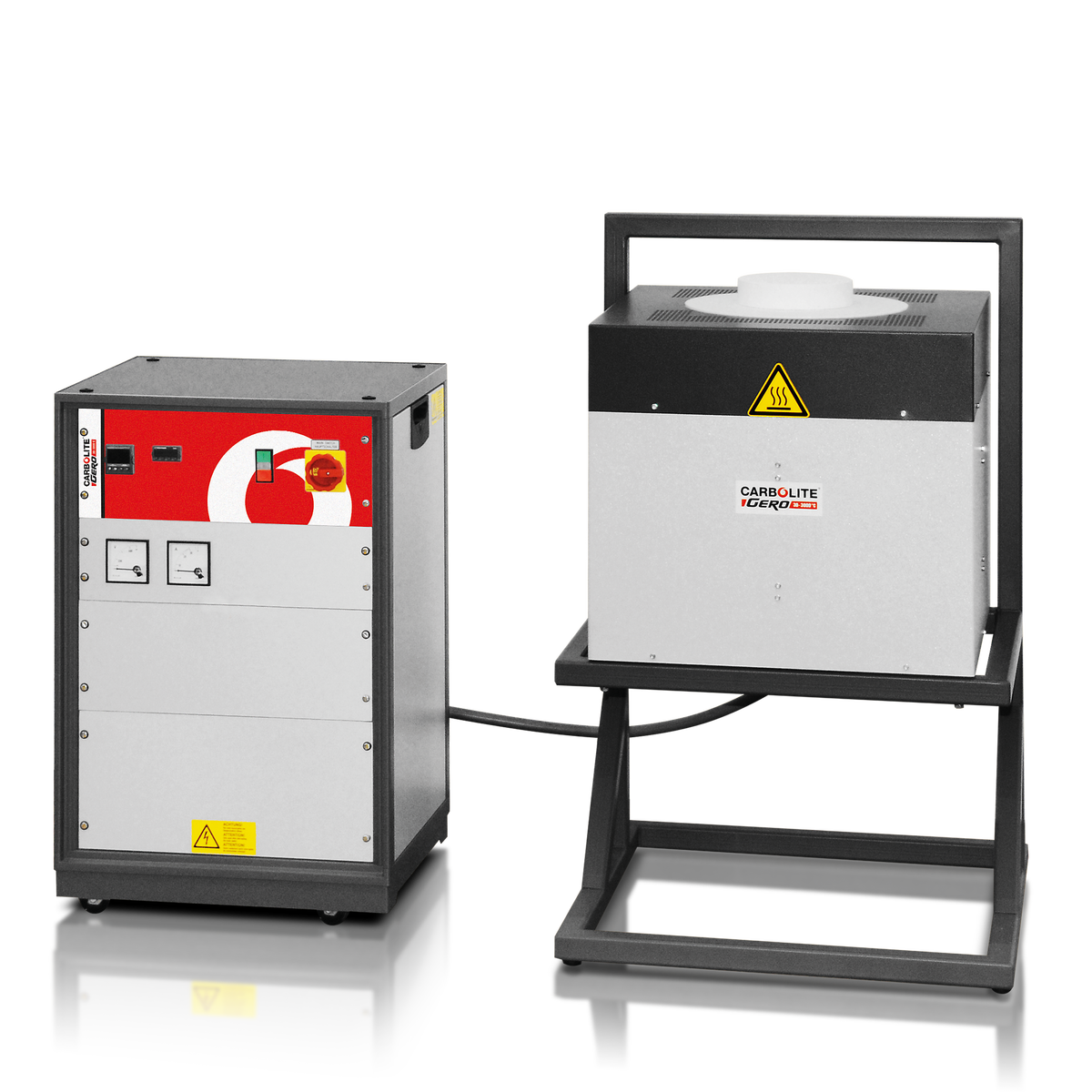

HTRV 17/150/250 csőkemence opcionális L-állvánnyal

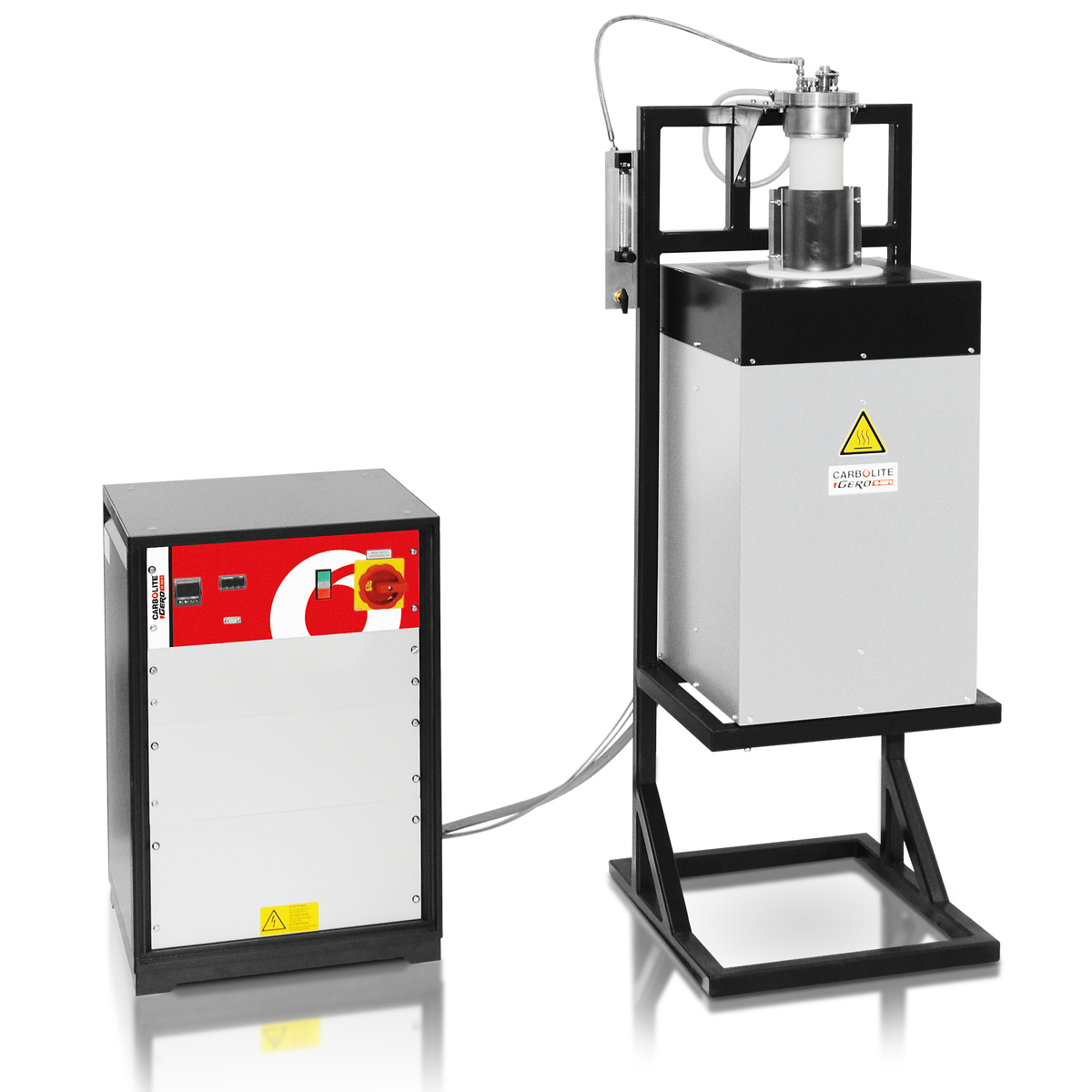

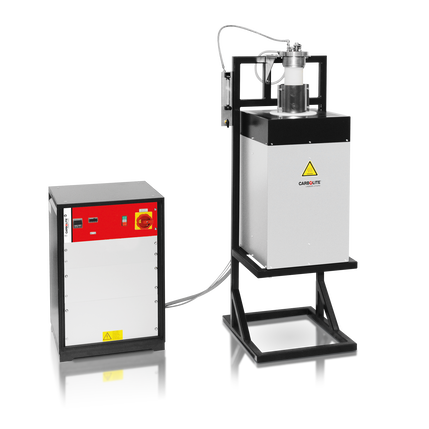

HTRV 18/100/500 csőkemence opcionális inert gáz csomaggal és egyik végén lezárt kerámia izzítócsővel

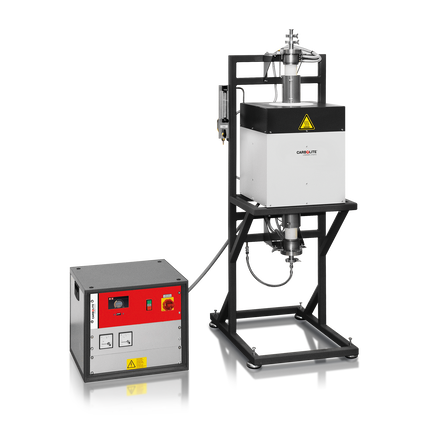

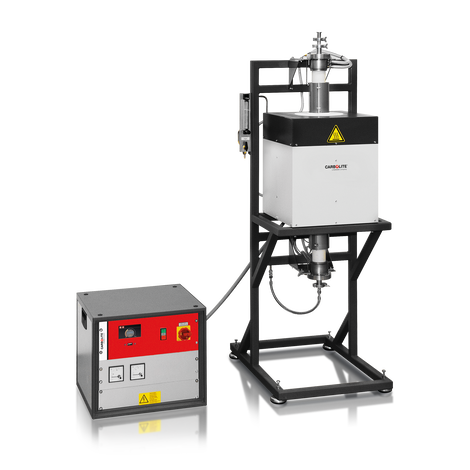

HTRV 18/70/250 csőkemence opcionális inert gáz csomaggal, nagyvákuum csatlakozókkal, programozható 3508P10 hőmérsékletszabályozóval és feszültség/áram kijelzővel
HTRV - Függőleges csőkemence 1800°C-ig Műszaki adatok
| Max. hőmérséklet (°C) | Cső külső átmérője (mm) | Fűtött hossz (mm) | Méretek: kívül mag x szél x mély (mm) |
Kemence súlya (kg) | Levegőhöz ajánlott csőhossz (mm) | Védőgázokhoz ajánlott csőhossz (mm) | Vezérlőegység mérete mag x szél x mély (mm) | Vezérlőegység súlya (kg) | Homogén zóna hossza ±5°C (mm) | Max. teljesítmény (W) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTRV __/40/100 | 1600, 1700, 1800 | 40 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 2000 |
| HTRV __/40/250 | 1600, 1700, 1800 | 40 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 500 x 550 x 700 | 50 | 125 | 3000 |
| HTRV __/40/500 | 1600, 1700, 1800 | 40 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 60 | 250 | 6000 |
| HTRV __/70/100 | 1600, 1700, 1800 | 70 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 3000 |
| HTRV __/70/250 | 1600, 1700, 1800 | 70 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 4800 |
| HTRV __/70/500 | 1600, 1700, 1800 | 70 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 8000 |
| HTRV __/100/250 | 1600, 1700, 1800 | 100 | 250 | 515 x 455 x 455 | 45 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 6400 |
| HTRV __/100/500 | 1600, 1700, 1800 | 100 | 500 | 765 x 455 x 455 | 70 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 10400 |
| HTRV __/150/250 | 1600, 1700, 1800 | 150 | 250 | 515 x 580 x 580 | 55 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 8000 |
| HTRV __/150/500 | 1600, 1700, 1800 | 150 | 500 | 765 x 580 x 580 | 80 | 755 | 1290 | 850 x 550 x 700 | 90 | - | 12000 |
| HTRV __/200/250 | 1600, 1700, 1800 | 200 | 250 | 515 x 580 x 580 | 70 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 10000 |
| HTRV __/200/500 | 1600, 1700, 1800 | 200 | 500 | 765 x 580 x 580 | 95 | 355 | 890 | 850 x 550 x 700 | 90 | - | 18500 |
