Wysokotemperaturowe piece rurowe Carbolite HTRH można stosować poziomo do 1800 ° C. Wysokiej jakości materiały izolacyjne gwarantują niskie zużycie energii i wysokie współczynniki nagrzewania ze względu na ich niską przewodność cieplną. Elementy grzejne izolacji i dwusiarczku molibdenu (MoSi2) są zainstalowane w prostokątnej obudowie. Elementy grzejne wiszą pionowo i można je łatwo wymienić. W wyższych temperaturach i w obecności tlenu MoSi2 tworzy warstwę tlenku (SiO2), która chroni elementy grzejne przed dalszą korozją termiczną lub chemiczną. Trzyczęściowe piece rurowe (HTRH-3) mogą osiągnąć lepszą jednorodność temperatury niż wersje jednostrefowe. W tych modelach każda strefa jest wyposażona w dedykowany termoparę i sterownik, co jest szczególnie przydatne do podgrzewania gazów wymaganych do reakcji wewnątrz układu. Piece rurowe HTRH nie zawierają zintegrowanej rury roboczej. Rurkę roboczą należy wybrać jako dodatkowy element. Długość rurki roboczej zależy od zastosowania i będzie się różnić, jeśli będzie używana z modyfikowaną atmosferą lub próżnią lub bez niej.
Przykładowe Aplikacje
wyżarzanie, uwęglanie, wzrost kryształów, usuwanie lepiszcza, odgazowanie, suszenie, utwardzanie, wtrysk metalu (MIM), piroliza, szybkie prototypowanie, spiekanie, sublimacja, synteza, odpuszczanie
Cechy ogólne
- Maksymalna temperatura pracy 1800 °C
- Programowalny sterownik EPC3016P1
- Zabezpieczenie przed przekroczeniem maksymalnej temperatury
- Zoptymalizowany do użytku pionowego
- Przyjmuje rury robocze o średnicach zewnętrznych do 100 mm do pracy w atmosferze modyfikowanej
- Przyjmuje rury robocze o średnicy zewnętrznej do 200 mm do pracy w powietrzu
- Strefy grzania o długości: 100, 250 lub 500 mm
- Wysokiej klasy termopara typu B
- Izolacja z włókna ceramicznego o niskiej masie termicznej
- Pionowo zawieszone, wysokiej jakości elementy grzejne MoSi2
- Prostokątna obudowa z otworami do chłodzenia konwekcyjnego
- Piec dostarczany z oddzielną skrzynką sterowniczą z kablem 3 m, wtyczką i gniazdem
- Komunikacja Ethernet
Opcje (proszę podać podczas zamawiania)
- Dostępna jest gama zaawansowanych kontrolerów cyfrowych, programatorów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej - więcej informacji o kontrolerach.
- Dostępny jest szereg dodatkowych rur roboczych wykonanych z różnych materiałów
- Zatyczki izolacyjne oraz dyski radiacyjne rekomendowane podczas użytkowania pieca w konfiguracji pionowej dla poprawienia jednorodności temperatury oraz zapobieganiu utraty ciepła
- Dostępne są zestawy do pracy w atmosferze zmodyfikowanej i w próżni - więcej informacji.
- Dla pieców o średnicy wewnętrznej rury 60 mm i większej dostępne są pakiety próżniowe z możliwością wyboru pompy łopatkowej lub turbomolekularnej
- Statyw 'L' umożliwiający wygodne użytkowanie
- Czujnik tlenu dla pakietów z gazem obojętnym
- Pakiety gazowe z zaworem ręcznym lub automatycznym dla maks. 3 gazów
- Przewód o długości 6 m między korpusem pieca a skrzynką sterowniczą z wtyczką i gniazdem
- Laboratoryjny system bezpieczeństwa gazowego do bezpiecznego stosowania z wodorem powyżej 750 °C
Wysokotemperaturowy pionowy piec rurowy - HTRV Dane techniczne

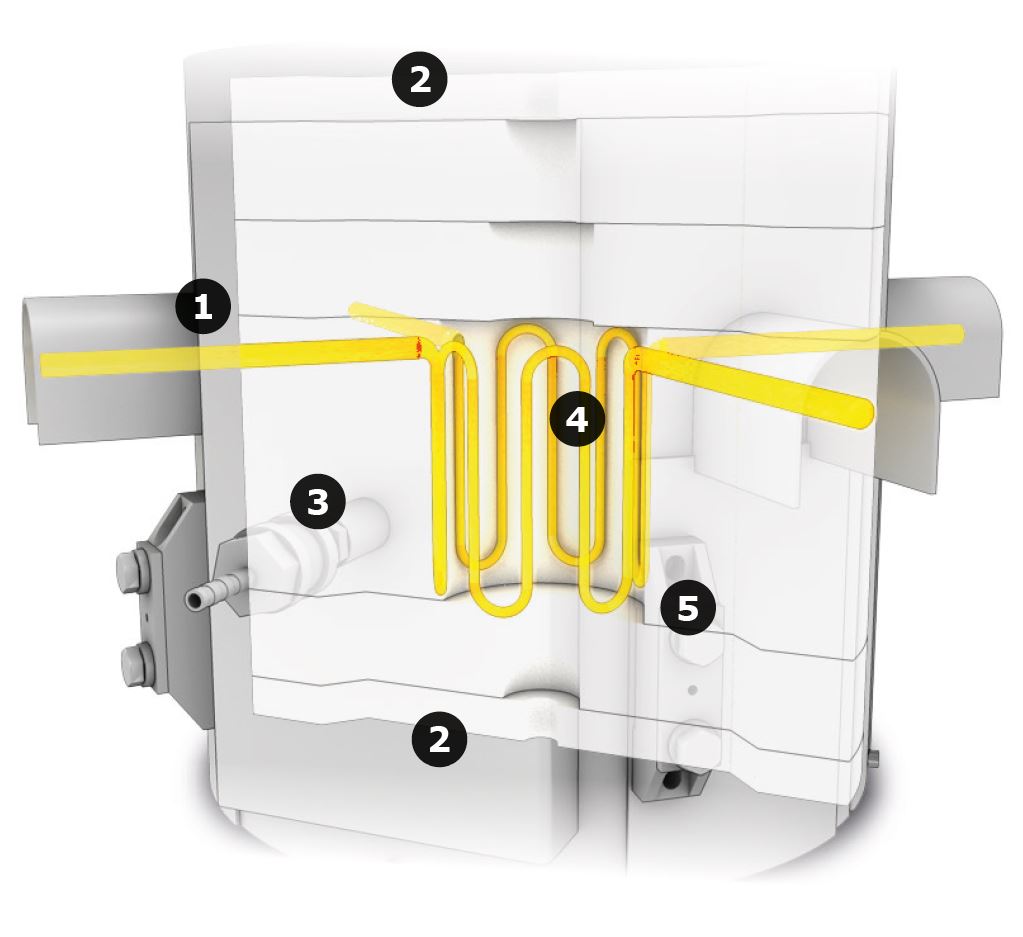

Widok na wnętrze wysokotemperaturowego pieca rurowego HTRV
- obudowa zewnętrzna
- izolacja końcowa z włókna ceramicznego
- izolacja obudowy z włókna ceramicznego
- elementy grzewcze
- izolacja wewnętrzna z włókna ceramicznego
Widok wnętrza
Wysokotemperaturowy pionowy piec rurowy - HTRV Przykłady
Piec HTRV 17/150/250 z opcjonalnym statywem L-kształtnym

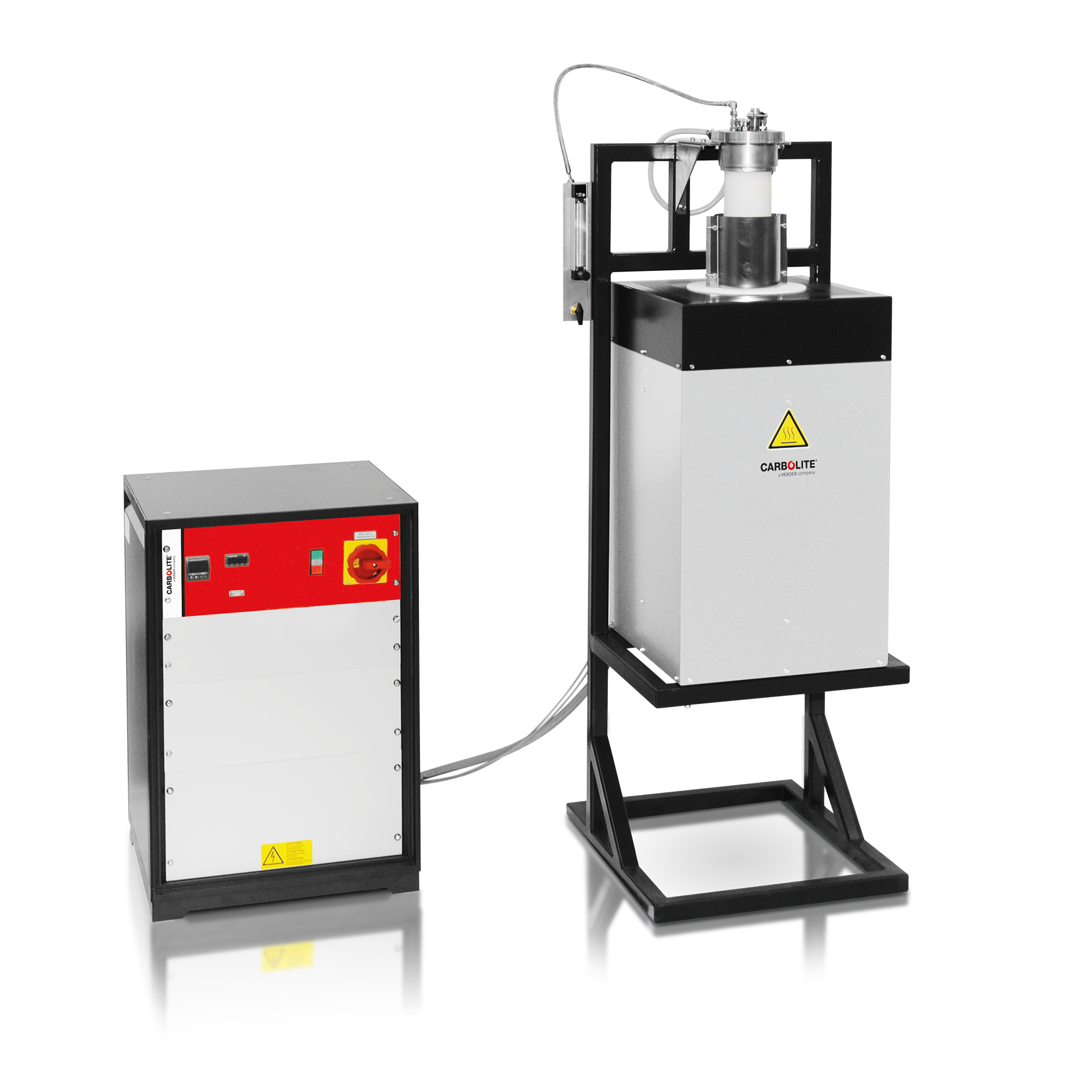

Piec HTRV 18/100/500 z opcjonalnym zestawem do pracy w atmosferze inertnej oraz ceramiczną rurą zamkniętą z jednej strony

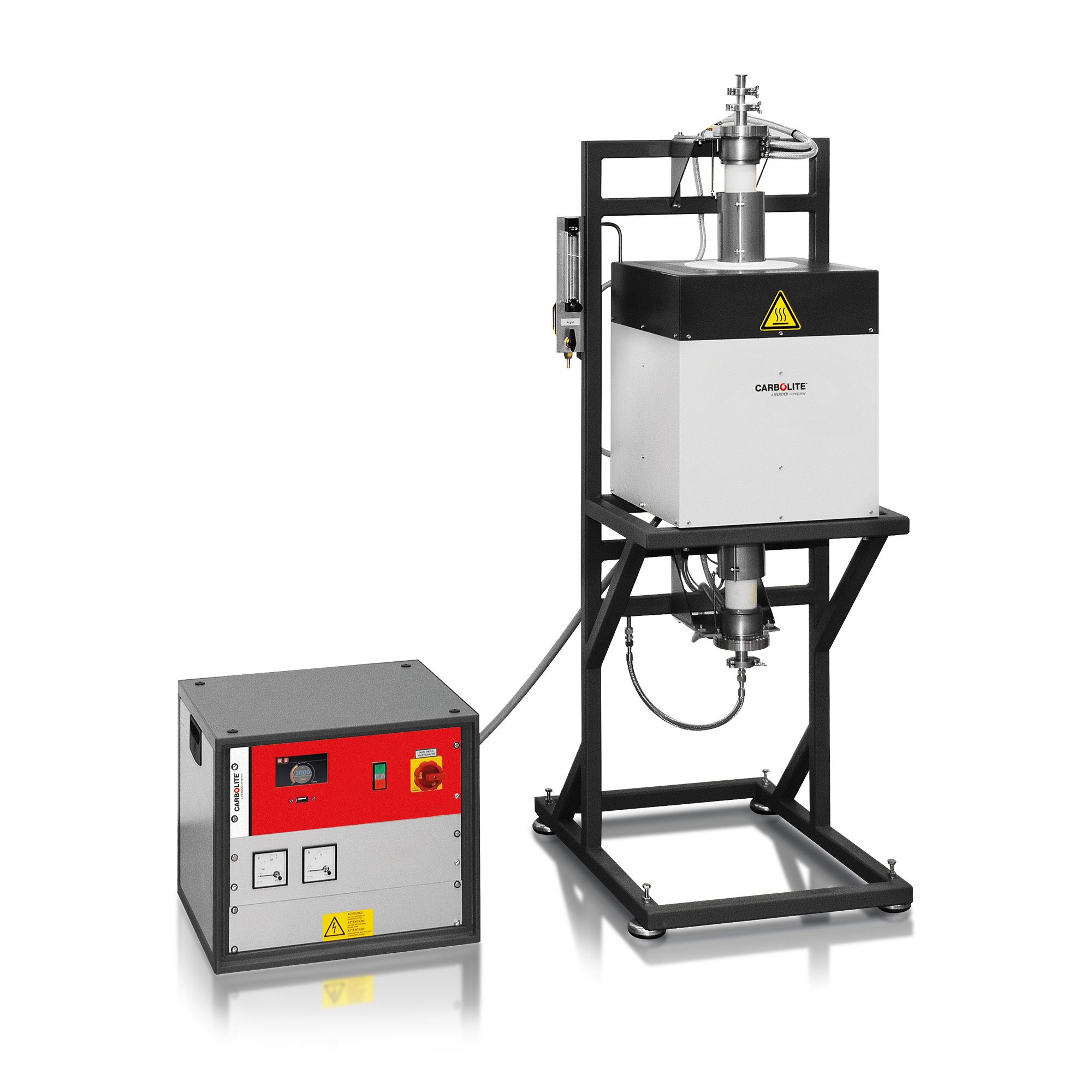

Piec HTRV 18/70/250 z opcjonalnym ze zestawem do pracy w atmosferze inertnej, kołnierzami do próżni, sterownikiem 3508P10 oraz wyświetlaczem aktualnego poboru mocy
Wysokotemperaturowy pionowy piec rurowy - HTRV Dane techniczne
| Maksymalna temperatura (°C) | Maksymalna średnica zewnętrzna rury roboczej (mm) | Długość strefy grzejnej (mm) | Wymiary: Zewnętrzne Wys. x Szer. x Głęb. | Furnace weight (kg) | Długość rury roboczej przeznaczonej do pracy w powietrzu (mm) | Długość rury roboczej przeznaczonej do pracy z atmosferą gazów obojętnych (mm) | Control module dimensions H x W x D (mm) | Control module weight (kg) | Strefa jednorodnej temp. ±5°C (mm) | Moc maksymalna (W) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTRV __/40/100 | 1600, 1700, 1800 | 40 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 2000 |
| HTRV __/40/250 | 1600, 1700, 1800 | 40 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 500 x 550 x 700 | 50 | 125 | 3000 |
| HTRV __/40/500 | 1600, 1700, 1800 | 40 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 60 | 250 | 6000 |
| HTRV __/70/100 | 1600, 1700, 1800 | 70 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 3000 |
| HTRV __/70/250 | 1600, 1700, 1800 | 70 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 4800 |
| HTRV __/70/500 | 1600, 1700, 1800 | 70 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 8000 |
| HTRV __/100/250 | 1600, 1700, 1800 | 100 | 250 | 515 x 455 x 455 | 45 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 6400 |
| HTRV __/100/500 | 1600, 1700, 1800 | 100 | 500 | 765 x 455 x 455 | 70 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 10400 |
| HTRV __/150/250 | 1600, 1700, 1800 | 150 | 250 | 515 x 580 x 580 | 55 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 8000 |
| HTRV __/150/500 | 1600, 1700, 1800 | 150 | 500 | 765 x 580 x 580 | 80 | 755 | 1290 | 850 x 550 x 700 | 90 | - | 12000 |
| HTRV __/200/250 | 1600, 1700, 1800 | 200 | 250 | 515 x 580 x 580 | 70 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 10000 |
| HTRV __/200/500 | 1600, 1700, 1800 | 200 | 500 | 765 x 580 x 580 | 95 | 355 | 890 | 850 x 550 x 700 | 90 | - | 18500 |

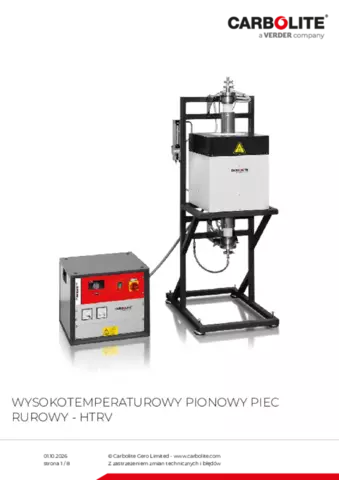

Wysokotemperaturowy pionowy piec rurowy - HTRV Do pobrania
