Os fornos tubulares de alta temperatura Carbolite HTRH podem ser usados horizontalmente até 1800 °C.
Os materiais de isolamento de alta qualidade garantem baixo consumo de energia e altas taxas de aquecimento devido à sua baixa condutividade térmica. Os elementos de aquecimento de isolamento e dissilicieto de molibdênio (MoSi2) são instalados na caixa retangular. Os elementos de aquecimento são suspensos verticalmente e podem ser substituídos facilmente. Em temperaturas mais altas e na presença de oxigênio, o MoSi2 desenvolve uma camada de óxido (SiO2), que protege os elementos de aquecimento contra mais corrosão térmica ou química.
Os fornos tubulares de três zonas (HTRH-3) podem atingir uma melhor uniformidade de temperatura do que as versões de uma única zona. Nestes modelos, cada zona é equipada com um termopar e controlador dedicado, que é especialmente útil para pré-aquecer gases necessários para reações dentro do sistema.
Os fornos de tubo HTRH não incluem um tubo de trabalho integral. O tubo de trabalho deve ser selecionado como um item adicional. O comprimento do tubo de trabalho depende da aplicação e irá variar se usado com ou sem atmosfera modificada ou vácuo.
Exemplos de aplicação
recozimento, carbonização, crescimento de cristal, ruptura, desgaseificação, secagem, endurecimento, moldagem por injeção de metal (MIM), pirólises, prototipagem rápida, sinterização, sublimação, síntese, temperamento
Características padrão
- Temperatura máxima de operação de 1800 °C
- Controlador EPC3016P1 programável
- Proteção contra superaquecimento
- Otimizado para uso vertical
- Aceita tubos de trabalho com diâmetros externos de até 100 mm para uso com atmosfera modificada
- Aceita tubos de trabalho com diâmetros externos de até 200 mm para uso no ar
- Comprimentos aquecidos de 100, 250 ou 500 mm
- Termopar de alto grau tipo B
- Isolamento de fibra cerâmica de baixa massa térmica
- Elementos de aquecimento de MoSi2 de alta qualidade suspensos verticalmente
- Carcaça retangular com orifícios para resfriamento por convecção
- O forno vem com caixa de controle separada com cabo de 3 m, plugue e soquete
- Comunicações Ethernet
Opções (especifique no momento do pedido)
- Uma variedade de controladores digitais sofisticados, programadores multissegmentos e registradores de dados com opções de comunicação digital está disponível - mais informações sobre controladores
- Uma gama de tubos de trabalho adicionais está disponível em uma variedade de materiais
- Plugues de isolamento e escudos de radiação são fortemente recomendados para fornos de tubo vertical de alta temperatura para evitar a perda de calor e melhorar a uniformidade
- Atmosfera modificada e conjuntos de vácuo estão disponíveis - Outras informações
- Pacotes de vácuo com uma opção de bomba de palheta rotativa ou bomba turbomolecular estão disponíveis para fornos com diâmetros internos de tubo de 60 mm e acima
- L' suporte para uso conveniente
- Sensor de oxigênio para pacotes de gás inerte
- Pacotes de gás com válvula manual ou automática para até 3 gases
- Cabo de 6 metros entre o corpo do forno e a caixa de controle com plugue e soquete.
- Sistema de segurança a gás de laboratório como uso seguro com hidrogênio acima de 750 °C

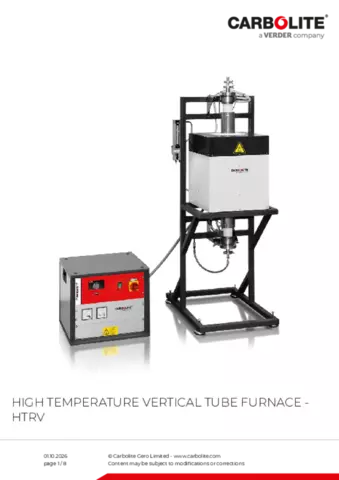

Forno tubular vertical de alta temperatura - HTRV Detalhes técnicos
Veja o interior do forno de tubo de alta temperatura HTRV
- caixa externa
- isolamento de extremidade de fibra cerâmica
- isolamento de caixa de fibra cerâmica
- elementos de aquecimento
- isolamento interno de fibra cerâmica
Visão interna
Forno tubular vertical de alta temperatura - HTRV Exemplos
HTRV 17/150/250 com suporte L opcional
HTRV 18/100/500 com pacote opcional de gás inerte e tubo de cerâmica fechado de um lado
HTRV 18/70/250 com pacote opcional de gás inerte, flanges de alto vácuo, programador E3508P10 e visor de corrente/tensão
Forno tubular vertical de alta temperatura - HTRV Dados Técnicos
| Temp. Máx. (°C) | Tubo acessório de diâmetro externo máximo (mm) | Comprimento aquecido (mm) | Dimensões: Externo A x C x P (mm) |
Peso do forno (kg) | Comprimento do tubo para uso no ar (mm) | Comprimento do tubo para uso com atmosfera modificada (mm) | Dimensões do módulo de controle A x L x P (mm) | Peso do módulo de controle (kg) | Comprimento uniforme ± 5°C (mm) | Potência máx. (W) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTRV __/40/100 | 1600, 1700, 1800 | 40 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 2000 |
| HTRV __/40/250 | 1600, 1700, 1800 | 40 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 500 x 550 x 700 | 50 | 125 | 3000 |
| HTRV __/40/500 | 1600, 1700, 1800 | 40 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 60 | 250 | 6000 |
| HTRV __/70/100 | 1600, 1700, 1800 | 70 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 3000 |
| HTRV __/70/250 | 1600, 1700, 1800 | 70 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 4800 |
| HTRV __/70/500 | 1600, 1700, 1800 | 70 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 8000 |
| HTRV __/100/250 | 1600, 1700, 1800 | 100 | 250 | 515 x 455 x 455 | 45 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 6400 |
| HTRV __/100/500 | 1600, 1700, 1800 | 100 | 500 | 765 x 455 x 455 | 70 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 10400 |
| HTRV __/150/250 | 1600, 1700, 1800 | 150 | 250 | 515 x 580 x 580 | 55 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 8000 |
| HTRV __/150/500 | 1600, 1700, 1800 | 150 | 500 | 765 x 580 x 580 | 80 | 755 | 1290 | 850 x 550 x 700 | 90 | - | 12000 |
| HTRV __/200/250 | 1600, 1700, 1800 | 200 | 250 | 515 x 580 x 580 | 70 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 10000 |
| HTRV __/200/500 | 1600, 1700, 1800 | 200 | 500 | 765 x 580 x 580 | 95 | 355 | 890 | 850 x 550 x 700 | 90 | - | 18500 |
