Die Carbolite Hochtemperatur-Rohröfen HTRH können in horizontaler Ausrichtung bis 1800 °C betrieben werden.
Das qualitativ hochwertige Isolationsmaterial besteht aus vakuumgeformter Faserkeramik, welche wenig Energie aufnimmt und durch die niedrige thermische Masse hohe Heizraten erlaubt. Die Isolation und die Molybdändisilizid (MoSi2) Heizelemente sind in einem rechteckigen Gehäuse untergebracht. Die hängend angeordneten Heizelemente (siehe schematischer Aufbau) können leicht ausgetauscht werden. Bei hohen Temperaturen und in der Gegenwart von Sauerstoff bildet MoSi2 eine Oxidschicht (SiO2), welche sich selbst vor weiterer Korrosion oder thermischen Verschleiß schützt.
Eine bessere Temperaturhomogenität werden die HTRH Hochtemperatur-Rohröfen auch in einer dreizonigen Version (HTRH-3) angeboten. Jede Heizzone ist mit einem Thermoelement und Regler verbunden, was zum Beispiel zum Vorheizen von Gasen, für chemische Reaktionen im Ofen verwendet werden kann.
Die HTRH Rohröfen werden ohne Arbeitsrohr geliefert. Ein zusätzliches Arbeitsrohr muss separat bestellt werden. Die Länge richtet sich nach der Art der Anwendung, ob z. B. im Vakuum oder unter Schutzgasatmosphären gearbeitet wird.
Die Modellreihe HTRH bietet durch ein vielfältiges Zubehörprogramm alle Voraussetzungen für anspruchsvollste Wärmebehandlungen im Hochtemperaturbereich.
Anwendungsbeispiele
Anlassen, Carbonisieren, Kristallzüchtung, Entbindern, Entgasen, Trocknen, Härten, Metal Injection Moulding (MIM), Pyrolyse, Rapid Prototyping, Sintern, Sublimieren, Synthese, Tempern
Standardausstattung
- Maximale Arbeitstemperatur von 1800 °C
- Programmregler EPC3016P1
- Übertemperaturschutz
- Optimiert für den vertikalen Betrieb
- Arbeitsrohre mit einem Rohraußendurchmesser von bis zu 100 mm mit modifizierter Atmosphäre einsetzbar
- Arbeitsrohre mit einem Rohraußendurchmesser von bis zu 200 mm mit Luft einsetzbar
- Beheizte Längen 100, 250 oder 500 mm
- Hochwertiges Typ B Thermoelement
- Faserisolierung mit geringer thermischer Masse
- Vertikal hängende, hochwertige MoSi2-Heizelemente
- Rechteckiges Gehäuse mit Schlitzen zur Konvektionskühlung
- Der Ofen wird mit einer separaten Steuereinheit mit 3 m Verbindungskabel geliefert, Steckverbindung
- Ethernet Schnittstelle
Optionen & Zubehör
- Große Auswahl digitaler PID-Regler, Programmregler und Schreiber mit verschiedenen digitalen Schnittstellen - weitere Informationen zu Temperaturreglern
- Große Auswahl an Arbeitsrohren verschiedener Größen und Materialien
- Faserisolierstopfen oder Hitzeschilde sind unbedingt notwendig, um bei einem senkrechten Betrieb des Ofens Wärmeverluste und starke Beeinträchtigungen der Temperaturhomogenität zu minimieren
- Zubehör für den Betrieb unter Vakuum und definierten Atmosphären - weitere Informationen
- Vakuumpumpstände mit Drehschieberpumpen oder Turbopumpen verfügbar
- L-Stand für bequemen Einsatz des Ofens
- Sauerstoffsensor für Inertgas-Pakete
- Gaspakete mit manuellem oder automatischem Ventil für bis zu 3 Gase
- 6 m langes Kabel zwischen Ofenkörper und Schaltkasten mit Stecker und Buchse
- Laborgas-Sicherheitssystem für den sicheren Umgang mit Wasserstoff über 750 °C
Hochtemperatur-Rohrofen, vertikal - HTRV Technische Details
Innenansicht Hochtemperatur-Rohrofen HTRV
- Ofengehäuse
- Endisolierscheiben
- Gehäuseisolierung
- Heizelemente
- Innere Isolierung (Hot-Face)
Innenansicht
Hochtemperatur-Rohrofen, vertikal - HTRV Beispiele

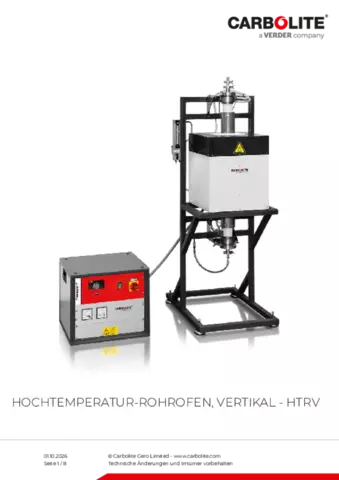

HTRV 17/150/250 mit optionalem L-Stand
HTRV 18/100/500 mit optionalem Schutzgaspaket und einseitig geschlossenem Keramikrohr
HTRV 18/70/250 mit optionalem Schutzgaspaket, Hochvakuumflanschen, Programmregler E3508P10 sowie Strom- und Spannungsanzeige
Hochtemperatur-Rohrofen, vertikal - HTRV Technische Daten
| Maximaltemperatur (°C) | Rohraußen ø max. (mm) | Beheizte Länge (mm) | Außenabmessungen H x B x T (mm) | Gewicht (kg) | Empfohlene Rohrlänge unter Luftatmosphäre (mm) | Empfohlene Rohrlänge unter Schutzgasatmosphäre (mm) | Abmessungen Steuereinheit H x B x T (mm) | Gewicht Kontrolleinheit (kg) | Länge homogene Zone ±5 K (mm) | Max. Leistung (W) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTRV __/40/100 | 1600, 1700, 1800 | 40 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 2000 |
| HTRV __/40/250 | 1600, 1700, 1800 | 40 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 500 x 550 x 700 | 50 | 125 | 3000 |
| HTRV __/40/500 | 1600, 1700, 1800 | 40 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 60 | 250 | 6000 |
| HTRV __/70/100 | 1600, 1700, 1800 | 70 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 3000 |
| HTRV __/70/250 | 1600, 1700, 1800 | 70 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 4800 |
| HTRV __/70/500 | 1600, 1700, 1800 | 70 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 8000 |
| HTRV __/100/250 | 1600, 1700, 1800 | 100 | 250 | 515 x 455 x 455 | 45 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 6400 |
| HTRV __/100/500 | 1600, 1700, 1800 | 100 | 500 | 765 x 455 x 455 | 70 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 10400 |
| HTRV __/150/250 | 1600, 1700, 1800 | 150 | 250 | 515 x 580 x 580 | 55 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 8000 |
| HTRV __/150/500 | 1600, 1700, 1800 | 150 | 500 | 765 x 580 x 580 | 80 | 755 | 1290 | 850 x 550 x 700 | 90 | - | 12000 |
| HTRV __/200/250 | 1600, 1700, 1800 | 200 | 250 | 515 x 580 x 580 | 70 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 10000 |
| HTRV __/200/500 | 1600, 1700, 1800 | 200 | 500 | 765 x 580 x 580 | 95 | 355 | 890 | 850 x 550 x 700 | 90 | - | 18500 |
