De Carbolite hoge temperatuur buisovens HTRH kunnen horizontaal gebruikt worden tot 1800°C.
De hoogwaardige isolatiematerialen garanderen een laag energieverbruik en hoge verwarmingssnelheden door hun lage thermische geleidbaarheid. De isolatie en molybdeendisilicide (MoSi2) verwarmingselementen zijn geïnstalleerd in de rechthoekige behuizing. De verwarmingselementen hangen verticaal en zijn eenvoudig te vervangen. Bij hogere temperaturen en in aanwezigheid van zuurstof ontwikkelt MoSi2 een oxidelaag (SiO2), die de verwarmingselementen beschermt tegen verdere thermische of chemische corrosie.
Buisovens met drie zones (HTRH-3) kunnen een betere temperatuuruniformiteit bereiken dan versies met één zone. In deze modellen is elke zone uitgerust met een speciaal thermokoppel en controller, wat vooral handig is om gassen voor te verwarmen die nodig zijn voor reacties in het systeem.
De HTRH-buisovens hebben geen integrale werkbuis. De werkbuis moet als extra item geselecteerd worden. De lengte van de werkbuis is afhankelijk van de toepassing en varieert bij gebruik met of zonder gemodificeerde atmosfeer of vacuüm.
Toepassingsvoorbeelden
gloeien, carbonisatie, kristalgroei, ontbinden, ontgassen, drogen, verharding, metaal injectie vormgieten (MIM), pyrolyse, rapid prototyping, sinteren, sublimering, synthese, temperen
Standaard functies
- 1800 °C maximale bedrijfstemperatuur
- Programmeerbare EPC3016P1 controller
- Overtemperatuursbeveiliging
- Geoptimaliseerd voor verticaal gebruik
- Functioneert met werkbuizen tot buitendiameter 100 mm voor gebruik met gemodificeerde atmosfeer
- Kan werken met werkbuizen tot buitendiameter 200 mm voor gebruik in lucht
- Verwarmde lengtes van 100, 250 of 500 mm
- Hoogwaardig type B thermokoppel
- Keramische vezel met lage thermische massa
- Verticaal hangende, hoogwaardige MoSi2 verwarmingselementen
- Rechthoekige behuizing met gaten voor convectie koeling
- Oven komt met afzonderlijke controlebox, verbonden door een kabel van 3 m via een aansluitpunt op het toestel
- Ethernet communicaties
Opties (te specifiëren bij bestelling)
- Een reeks gesoftisticeerde digitale controllers, multisegment sturingen en data loggers met digitale communicatie opties is beschikbaar - meer informatie over controllers
- Bijkomende werkbuizen in diverse materialen
- Isolatie-plugs & stralingsafschermingen zijn sterk aanbevolen voor verticale ovens bij hoge temperatuur om warmteverlies te voorkomen en uniformiteit te verbeteren
- Pakketten voor gemodificeerde atmosfeer en vacuüm beschikbaar - Meer informatie
- Vacuümpakketten met keuze tussen verschillende vacuümpompen (turbomoleculaire pomp, compressor pomp)
- 'L' stand for convenient usage
- Zuurstof sensor voor inerte gas paketten
- Gas pakketten met manuele of automatische klep voor maximaal 3 gassen
- 6 m lange kabel tussen de oven en de controlebox met stekker en aansluitpunt
- Laboratorium-gas-veiligheidssysteem voor veilig gebruik met waterstof boven 750 °C
Verticale Hoge Temperatuur Buisoven - HTRV Technische details
Bekijk de binnenkant van de HTRV hoge temperatuur buisoven
View inside
Verticale Hoge Temperatuur Buisoven - HTRV Voorbeelden
HTRV 17/150/250 met optionele L-stand
HTRV 18/100/500 met optioneel inert gas pakket en keramische buis aan de ene kant gesloten
HTRV 18/70/250 met optioneel inert gas pakket, hoge vacuümflenzen, E3508P10 sturing en stroom/voltage weergave
Verticale Hoge Temperatuur Buisoven - HTRV Technische Gegevens
| Max temp (°C) | Max buitendiameter werkbuis (mm) | Verwarmde lengte (mm) | Afmetingen: Buiten H x B x D (mm) | Furnace weight (kg) | Buis lengt voor gebruik in lucht (mm) | Buis lengte voor gebruik met veranderde atmosfeer (mm) | Control module dimensions H x W x D (mm) | Control module weight (kg) | Uniforme lengte ±5°C (mm) | Max vermogen (W) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTRV __/40/100 | 1600, 1700, 1800 | 40 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 2000 |
| HTRV __/40/250 | 1600, 1700, 1800 | 40 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 500 x 550 x 700 | 50 | 125 | 3000 |
| HTRV __/40/500 | 1600, 1700, 1800 | 40 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 60 | 250 | 6000 |
| HTRV __/70/100 | 1600, 1700, 1800 | 70 | 100 | 365 x 455 x 455 | 30 | 355 | 890 | 500 x 550 x 700 | 50 | 50 | 3000 |
| HTRV __/70/250 | 1600, 1700, 1800 | 70 | 250 | 515 x 455 x 455 | 40 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 4800 |
| HTRV __/70/500 | 1600, 1700, 1800 | 70 | 500 | 765 x 455 x 455 | 65 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 8000 |
| HTRV __/100/250 | 1600, 1700, 1800 | 100 | 250 | 515 x 455 x 455 | 45 | 505 | 1040 | 850 x 550 x 700 | 60 | 125 | 6400 |
| HTRV __/100/500 | 1600, 1700, 1800 | 100 | 500 | 765 x 455 x 455 | 70 | 755 | 1290 | 850 x 550 x 700 | 90 | 250 | 10400 |
| HTRV __/150/250 | 1600, 1700, 1800 | 150 | 250 | 515 x 580 x 580 | 55 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 8000 |
| HTRV __/150/500 | 1600, 1700, 1800 | 150 | 500 | 765 x 580 x 580 | 80 | 755 | 1290 | 850 x 550 x 700 | 90 | - | 12000 |
| HTRV __/200/250 | 1600, 1700, 1800 | 200 | 250 | 515 x 580 x 580 | 70 | 505 | 1040 | 850 x 550 x 700 | 90 | - | 10000 |
| HTRV __/200/500 | 1600, 1700, 1800 | 200 | 500 | 765 x 580 x 580 | 95 | 355 | 890 | 850 x 550 x 700 | 90 | - | 18500 |

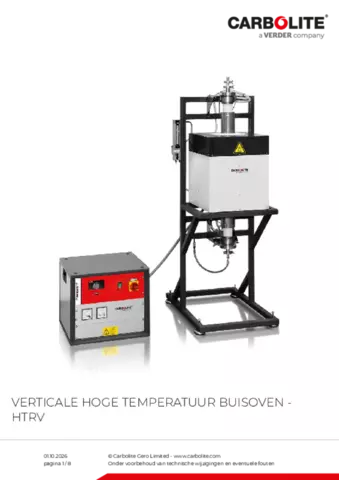

Verticale Hoge Temperatuur Buisoven - HTRV Downloads
