Az FST/FZS felnyitható csőkemencék 1300°C-ig működtethetők, akár függőleges, akár vízszintes állásban.
E kialakítás előnye, hogy könnyen behelyezhetők izzítócsövek vagy sok csatlakozással ellátott, egész reaktorok is. A kemence nyitó mechanizmusa az izzítócső és a benne lévő minta gyorsabb lehűtését teszi lehetővé. A szigetelés többrétegű, könnyű kerámiagyapot.
A szögletes kemenceház rései konvekciós (légáramú) hűtést biztosítanak, így a kemence külső borítása mindig hűvös marad. Stabil fogókar és két gyorszár biztosítja a kemence kényelmes kinyitását és biztonságos bezárását. A két csőkemencefél belsejében a vákuumformázott kerámiagyapotba ágyazott fűtőszálak kerámiatartókkal vannak a szigetéshez rögzítve. A két szigetelő zárólap is félbe van vágva. A kemence felnyitásakor biztonsági kapcsoló azonnal megszakítja a fűtőelemek áramellátását.
A csőkemence beszerezhető 1-zónás (FST) és a hosszabb homogén hőmérsékletű szakaszt kínáló 3-zónás (FZS) kialakításban.
Egyedi kialakítások és sokféle csőkemence tartozékok szerezhetők még be.
Alkalmazási példák
CIM, CVD, MIM, öregítés, megeresztés, keményforrasztás, kalcinálás, katalizátorkutatás, bevonat, gázmentesítés, szárítás, üzemanyagcella vizsgálat, keményítés, miniüzemek, pirolízis, szinterelés, forrasztás, szublimálás, szintézis, temperálás, hőelem kalibrálás
Alapkiépítés jellemzői
- max. hőmérséklet 1300 °C
- 24 szegmensű programozható hőmérsékletszabályozó, FST : EPC3016P1, FZS : CC-T1 szabályozóval
- túlhevülés elleni védőkapcsoló
- akár 150 mm külső átmérőjű izzítócsöveket is befogad
- 1-zóna: fűtött hossz 200, 500 vagy 1000 mm
- 3-zóna: fűtött hossz 500 vagy 1000 mm
- felnyitható kialakítás csatlakozásokkal összeszerelt izzítócső vagy reaktor behelyezését teszi lehetővé
- vízszintes vagy függőleges használatra
- hosszú élettartam és kiváló hőmérsékletstabilitás
- S-típusú hőelem
- kis hőtehetetlenségű kerámiagyapot hőszigetelés
- minőségi 5 mm APM fűtőelemek
- 3 m vezetékkel csatlakoztatott külön vezérlőegység
- Ethernet kommunikáció
Opciók (már a rendeléskor megadandók)
- többféle nagyteljesítményű digitális, szegmensenként programozható hőmérsékletszabályozó és adatgyűjtő digitális kommunikációs opciókkal - további információk
- túlhevülés elleni védőkapcsoló (értékes minták védelméhez és felügyelet nélküli működtetéshez ajánlott)
- különböző átmérőjű és anyagú izzítócsövek széles választéka
- felnyitható csőkemencékhez robusztus kerámia félcsövek, melyek védik a fűtőelemeket és tartják a mintákat
- L'-állvány függőleges és/vagy vízszintes használathoz
- szigetelő és hővédő csővégek (kevesebb hőveszteség, jobb hőmérséklethomogenitás, izzítócső védelme hősokktól); kemence függőleges üzemeltetésekor feltétlen ajánlott
- kiegészítők vákuumos és védőgázos üzemmódhoz - további információk
- vákuumcsomagok csúszólapátos vagy turbomolekuláris vákuumszivattyúval
- nagyobb átmérőjű izzítócsövek
- hosszabb fűtött hosszak
- automatizált nyitó mechanizmus
- csatlakozók ellenirányú inert gázáramhoz
- oxigénérzékelő inert gáz csomagokhoz
- 6 m hosszú kábel a kemencetest és a vezérlődoboz között, dugóval és aljzattal
- Gas packages with manual valve
- biztonsági rendszer hidrogén 750 °C fölötti használatához
- Gázcsomagok elektromosan működtetett szeleppel legfeljebb 3 gázhoz
FST/FZS - Felnyitható csőkemencék 1300°C-ig Felállítási lehetőségek
Különálló kemencetest és szabályozó egység
Opció: Függőles állvány
FST/FZS - Felnyitható csőkemencék 1300°C-ig Példák

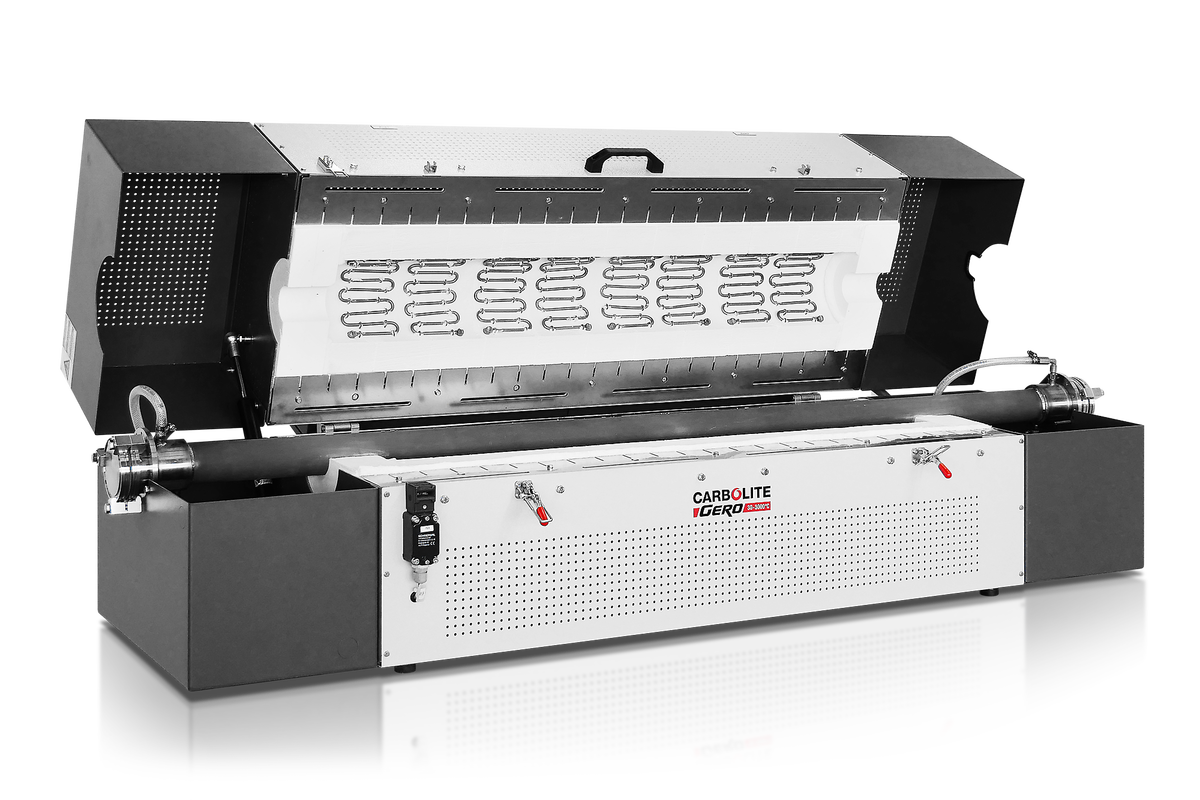

FZS 13/100/1000 csőkemence fém APM izzítócsővel

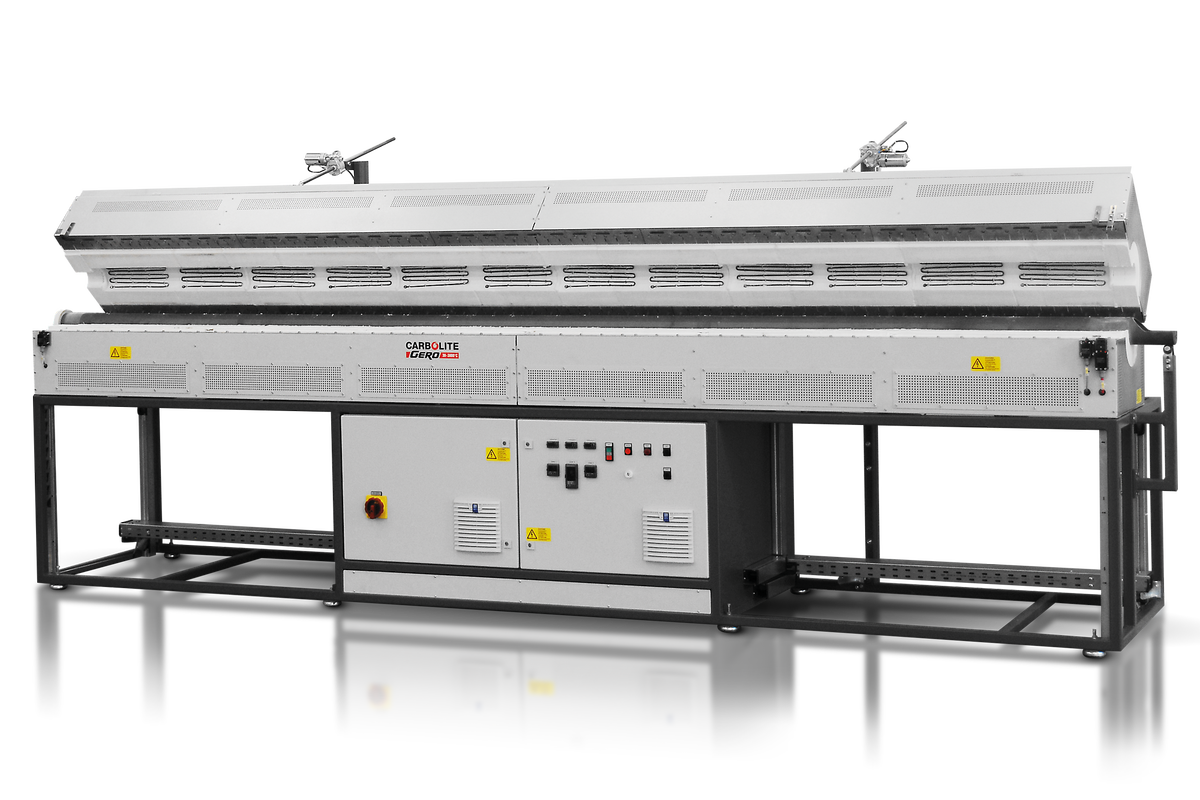

Egyedi kialakítású 3-zónás FZS 13/100/4500 csőkemence 4500 mm fűtött hosszal, automatikus nyitással és APM izzítócsővel

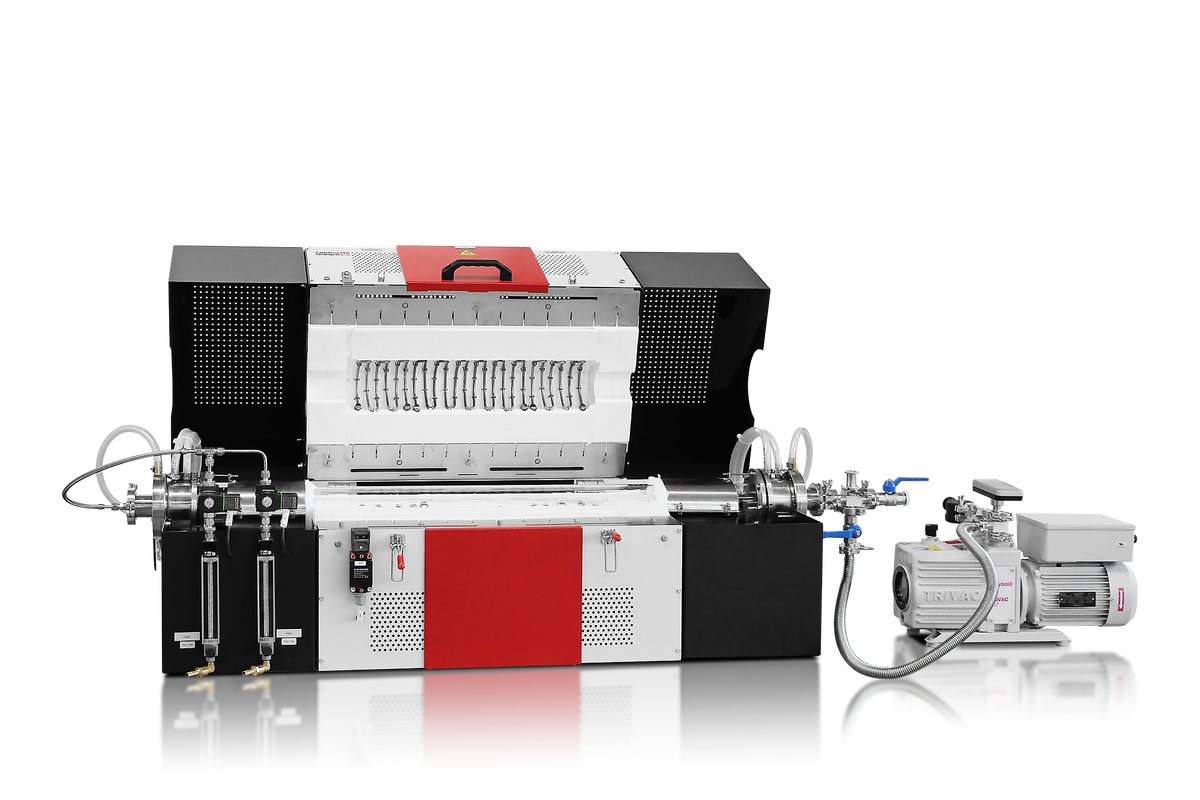

FZS 13/70/500 csőkemence inert gáz csomaggal Ar és O2 gázok számára kétfokozatú csúszólapátos vákuumszivattyúval
FST/FZS - Felnyitható csőkemencék 1300°C-ig Műszaki adatok
| Fűtött zónák száma | Max. hőmérséklet (°C) | Furnace Ø (mm) | Fűtött hossz (mm) | Kemence külső mérete mag x szél x mély (mm) | Kemence súlya (kg) | Levegőhöz ajánlott csőhossz (mm) | Védőgázokhoz ajánlott csőhossz (mm) | Vezérlőegység mérete mag x szél x mély (mm) | Vezérlőegység súlya (kg) | Homogén zóna hossza ±5°C (mm) | Teljesítmény (kW) | Elektromos csatlakozás | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FST 13/40/200 | 1 | 1300 | 40 | 200 | 530 x 460 x 560 | 35 | 450 | 985 | 500 x 550 x 700 | 50 | 100 | 1.5 | a / b / c / d / e |
| FST 13/70/500 | 1 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 250 | 3.0 | a / b / c / d / e |
| FST 13/100/500 | 1 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 250 | 4.0 | a / b / c / d / e |
| FST 13/100/1000 | 1 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 10.4 | a / b / c / d / e |
| FST 13/150/1000 | 1 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 12.0 | a / b / c / d / e |
| FZS 13/70/500 | 3 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 350 | 3.0 | a / b / c / d / e |
| FZS 13/100/500 | 3 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 300 | 4.0 | a / b / c / d / e |
| FZS 13/100/1000 | 3 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 800 | 10.4 | a / b / c / d / e |
| FZS 13/150/1000 | 3 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 600 | 12.0 | a / b / c / d / e |
| FZS 13/200/1000 | 3 | 1300 | 200 | 1000 | 690 x 1200 x 620 | 150 | 1190 | 1725 | 1100 x 1200 x 700 | 120 | - | 16.0 | a / b / c / d / e |
| FZS 13/100/1500 | 3 | 1300 | 100 | 1500 | 530 x 1700 x 560 | 120 | 1690 | 2252 | 1100 x 1200 x 700 | 120 | - | 14.0 | a / b / c / d / e |
| FZS 13/150/1500 | 3 | 1300 | 150 | 1500 | 590 x 1700 x 560 | 150 | 1690 | 2225 | 1100 x 1200 x 700 | 120 | - | 18.0 | a / b / c / d / e |
| FZS 13/200/1500 | 3 | 1300 | 200 | 1500 | 690 x 1700 x 620 | 200 | 1690 | 2225 | 1100 x 1200 x 700 | 160 | - | 22.0 | a / b / c / d / e |
| FZS 13/100/4500 | 3 | 1300 | 100 | 4500 | 2200 x 4700 x 1100 | 800 | kérésre | kérésre | inside frame | - | - | 45.0 | a / b / c / d / e |
| FZS 13/150/4500 | 3 | 1300 | 150 | 4500 | 2200 x 4700 x 1200 | 950 | kérésre | kérésre | inside frame | - | - | 60.0 | a / b / c / d / e |
