Piece FST z pojedynczą strefą i FZS z trzema strefami i dzielonymi rurami można stosować w pionie lub w poziomie, a ich maksymalna temperatura pracy wynosi 1300 ° C. Podzielony moduł grzewczy umożliwia łatwe ustawienie rury roboczej lub ustawienie wokół reaktorów, które mają stałe kołnierze końcowe. Podział konstrukcji może również pozwolić na szybsze chłodzenie próbki. Kanały chłodzące są zaprojektowane w obudowie, aby wspomóc chłodzenie konwekcyjne obudowy zewnętrznej. Uchwyt jest przymocowany do górnej połowy pieca z dzieloną rurą za pomocą dwóch szybko zwalniających zacisków w celu bezpiecznego odblokowania i zablokowania pieca. Dwie połówki pieca są modułami z włókna ceramicznego z wysokiej jakości drutowymi elementami grzejnymi APM zamontowanymi w izolacji, utrzymywanymi w miejscu przez ceramiczny grzbiet przytrzymujący. Wyłącznik bezpieczeństwa chroni operatora, wyłączając elementy grzejne po otwarciu pieca. Indywidualne wersje i szeroka gama akcesoriów (tube furnace accessories) do pieca rurowego uzupełniają dostępne opcje.
Przykładowe Aplikacje
CIM, CVD, MIM, starzenie się, wyżarzanie, lutowanie, calcynacja, badania katalizatora, powłoka, odgazowanie, suszenie, fuel cell testing, utwardzanie, miniplants, piroliza, spiekanie, soldering, sublimacja, synteza, odpuszczanie, kalibracja termopary
Cechy ogólne
- 1300 °C maksymalna temperatura robocza
- Programowalny regulator temperatury z 24 segmentami: FST wyposażony w EPC3016P1, FZS wyposażony w CC-T1
- Zabezpieczenie przed przekroczeniem maksymalnej temperatury
- Akceptuje rury robocze o średnicy zewnętrznej do 150 mm
- Jednostrefowo ogrzewane odcinki o długości 200, 500 lub 1000 mm
- 3-strefowo ogrzewane odcinki o długości 500 lub 1000 mm
- Dzielona konstrukcja pozwala na umieszczenie rur roboczych lub reaktorów z nieruchomymi kołnierzami
- Do użytku poziomego lub pionowego
- Wyjątkowo długa żywotność i stabilność temperaturowa
- Wysokiej klasy termopara typu S
- Izolacja z włókna ceramicznego o niskiej masie termicznej
- Wysokiej jakości elementy grzewcze z drutu APM 5 mm
- Dostarczane z oddzielną skrzynką sterowniczą z kablem o długości 3 m, wtyczką i gniazdem
- Komunikacja Ethernet
Opcje (proszę podać podczas zamawiania)
- Dostępna jest gama zaawansowanych kontrolerów cyfrowych, programatorów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej - więcej informacji o kontrolerach.
- Zabezpieczenie przed przekroczeniem maksymalnej temperatury
- Dostępny jest szeroki wybór średnic rur i materiałów
- W przypadku pieców z dzieloną rurą dostępne są solidnie ukształtowane ceramiczne półrurki do ochrony elementów grzejnych i do mocowania próbek
- Stojak "L" do użytku pionowego i/lub poziomego
- Wtyczki izolacyjne i dyski radiacyjne zapobiegające utracie ciepła oraz polepszającą jednorodność temperatury
- Dostępne są zestawy do pracy w atmosferze zmodyfikowanej i w próżni - więcej informacji.
- Dostępne są pakiety próżniowe z możliwością wyboru pompy łopatkowej lub turbomolekularnej
- Większe średnice rur
- Większe długości grzania
- Automatyczny mechanizm otwierający
- Kołnierze do przeciwprądowego przepływu gazu obojętnego
- Czujnik tlenu dla pakietów z gazem obojętnym
- Przewód o długości 6 m pomiędzy korpusem pieca a skrzynką sterowniczą z wtyczką i gniazdem
- Gas packages with manual valve
- Laboratoryjny system bezpieczeństwa gazowego do bezpiecznego stosowania z wodorem powyżej 750 °C
- Pakiety gazowe z elektrycznie sterowanym zaworem dla maksymalnie 3 gazów
Dzielony piec rurowy do 1300°C - FST/FZS Konfiguracje montażowe
Korpus grzejny pieca i oddzielna skrzynia sterująca
Opcja: stojak pionowy
Dzielony piec rurowy do 1300°C - FST/FZS Przykłady
Piec FZS 13/100/1000 z metalową rurą APM
Specjalnie zaprojektowany 3-strefowy piec FZS 13/100/4500 z 4500 mm strefą grzania, automatycznym otwieraniem oraz rurą z APM.
Piec FZS 13/70/500 z zestawem do atmosfery obojętnej Ar i reaktywnego O2 wyposażony w dwustopniową rotacyjną pompę łopatkową
Dzielony piec rurowy do 1300°C - FST/FZS Dane techniczne
| Liczba stref grzejnych | Maksymalna temperatura (°C) | Furnace Ø (mm) | Długość strefy grzejnej (mm) | Furnace dimensions H x W x D (mm) | Furnace weight (kg) | Długość rury roboczej przeznaczonej do pracy w powietrzu (mm) | Długość rury roboczej przeznaczonej do pracy z atmosferą gazów obojętnych (mm) | Control module dimensions H x W x D (mm) | Control module weight (kg) | Strefa jednorodnej temp. ±5°C (mm) | Moc (kW) | Zasilanie | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FST 13/40/200 | 1 | 1300 | 40 | 200 | 530 x 460 x 560 | 35 | 450 | 985 | 500 x 550 x 700 | 50 | 100 | 1.5 | a / b / c / d / e |
| FST 13/70/500 | 1 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 250 | 3.0 | a / b / c / d / e |
| FST 13/100/500 | 1 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 250 | 4.0 | a / b / c / d / e |
| FST 13/100/1000 | 1 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 10.4 | a / b / c / d / e |
| FST 13/150/1000 | 1 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 12.0 | a / b / c / d / e |
| FZS 13/70/500 | 3 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 350 | 3.0 | a / b / c / d / e |
| FZS 13/100/500 | 3 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 300 | 4.0 | a / b / c / d / e |
| FZS 13/100/1000 | 3 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 800 | 10.4 | a / b / c / d / e |
| FZS 13/150/1000 | 3 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 600 | 12.0 | a / b / c / d / e |
| FZS 13/200/1000 | 3 | 1300 | 200 | 1000 | 690 x 1200 x 620 | 150 | 1190 | 1725 | 1100 x 1200 x 700 | 120 | - | 16.0 | a / b / c / d / e |
| FZS 13/100/1500 | 3 | 1300 | 100 | 1500 | 530 x 1700 x 560 | 120 | 1690 | 2252 | 1100 x 1200 x 700 | 120 | - | 14.0 | a / b / c / d / e |
| FZS 13/150/1500 | 3 | 1300 | 150 | 1500 | 590 x 1700 x 560 | 150 | 1690 | 2225 | 1100 x 1200 x 700 | 120 | - | 18.0 | a / b / c / d / e |
| FZS 13/200/1500 | 3 | 1300 | 200 | 1500 | 690 x 1700 x 620 | 200 | 1690 | 2225 | 1100 x 1200 x 700 | 160 | - | 22.0 | a / b / c / d / e |
| FZS 13/100/4500 | 3 | 1300 | 100 | 4500 | 2200 x 4700 x 1100 | 800 | on request | on request | inside frame | - | - | 45.0 | a / b / c / d / e |
| FZS 13/150/4500 | 3 | 1300 | 150 | 4500 | 2200 x 4700 x 1200 | 950 | on request | on request | inside frame | - | - | 60.0 | a / b / c / d / e |

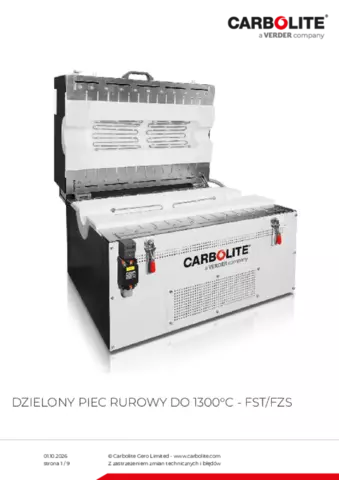

Dzielony piec rurowy do 1300°C - FST/FZS Do pobrania
