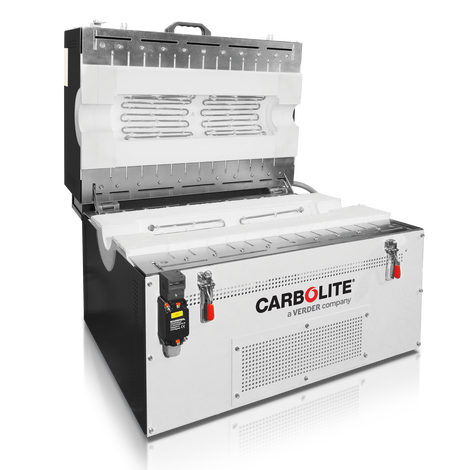

Les fours tubulaires ouvrants, mono zone FST et 3 zones FZS, peuvent être utilisés en position verticale ou horizontale jusqu’à 1300 °C. Le module de chauffe ouvrant permet, soit le positionnement facile du tube de travail, soit le positionnement autour de réacteurs avec des brides d'extrémités fixes. La conception divisée peut également permettre un refroidissement plus rapide de l'échantillon. Des canaux de refroidissement sont conçus dans le boîtier pour faciliter le refroidissement par convection du boîtier extérieur. Une poignée est fixée à la moitié supérieure du four tubulaire avec deux pinces à déverrouillage rapide pour déverrouiller et verrouiller en toute sécurité le four. Les deux moitiés du four sont des modules en fibre de céramique avec des éléments chauffants de fils enroulés APM de haute qualité montés dans l'isolation, maintenus en position par une nervure de maintien en céramique. Un interrupteur de sécurité protège l'opérateur en éteignant les éléments chauffants une fois le four ouvert. Des versions personnalisées et une gamme complète d'accessoires pour four tubulaire complètent les options disponibles.
Exemples d´applications
CIM, CVD, MIM, vieillissement, recuit, brasage, calcination, recherche de catalyseur, revêtement , dégazage, séchage, essais de piles à combustible, durcissement, mini-usines, pyrolyse, frittage, brasage, sublimation, synthèse, trempe, Calibration de thermocouple
Caractéristiques standard
- 1300 °C température max d'opération
- Régulateur de température programmable à 24 segments : FST équipé de l'EPC3016P1, FZS équipé du CC-T1
- Protection de surchauffe
- Accepte des tubes de travail avec des diamètres externes jusqu'à 150 mm
- Longueurs chauffées une zone de 200, 500 ou 1000 mm
- Longueurs chauffées 3 zones de 500 ou 1000 mm
- La conception ouvrante permet aux tubes de travail ou aux réacteurs à brides fixes de s’y loger
- Pour utilisation horizontale ou verticale
- Stabilité de température et durée de vie exceptionnelles
- Thermocouple type s de haute qualité
- Isolation à faible densité thermique en fibre de céramique
- Eléments chauffants de 5 mm APM de haute qualité
- Fourni avec un boitier de commande séparé avec un cable de 3 m, fiche et prise
- Communications Ethernet
Options (à préciser à la commande)
- Une gamme de régulateurs numériques sophistiqués, multisegments et d'enregistreurs de données avec des options de communication numérique est disponible - plus d'informations sur les régulateurs
- Protection contre la surchauffe (recommandée pour protéger les contenus de valeur & un fonctionnement sans surveillance)
- Grand choix disponible de diamètres et de matériaux de tubes
- Pour les fours tubulaires ouvrants, des demi-tubes en céramique robuste sont disponibles pour protéger les éléments chauffants et pour l'échantillonnage
- Support 'L' pour utilisation verticale ou horizontale
- Bouchons d'isolation & blindages pour éviter les pertes de chaleur & améliorer l'uniformité
- Atmosphère modifiée et assemblage sous vide sont disponibles - plus d'informations
- Des packs sous vide avec un choix de pompes à palettes rotatives ou turbomoléculaires sont disponibles
- Diamètres de tubes plus larges
- Longueurs chauffées plus grandes
- Mécanisme d'ouverture automatique
- Brides pour contre-courant de gaz inerte
- Capteur d'oxygène pour packs sous gaz inerte
- 6 m de câble entre le corps du four et le boîtier de commande avec fiche et prise
- Gas packages with manual valve
- Système de sécurité des gaz de laboratoire pour une utilisation sûre avec de l'hydrogène au-dessus de 750 °C
- Des packs de gaz avec vanne électrique pour jusqu'à 3 gaz
Four tubulaire ouvrant jusqu’à 1350°C - FST/FZS Configurations de montage

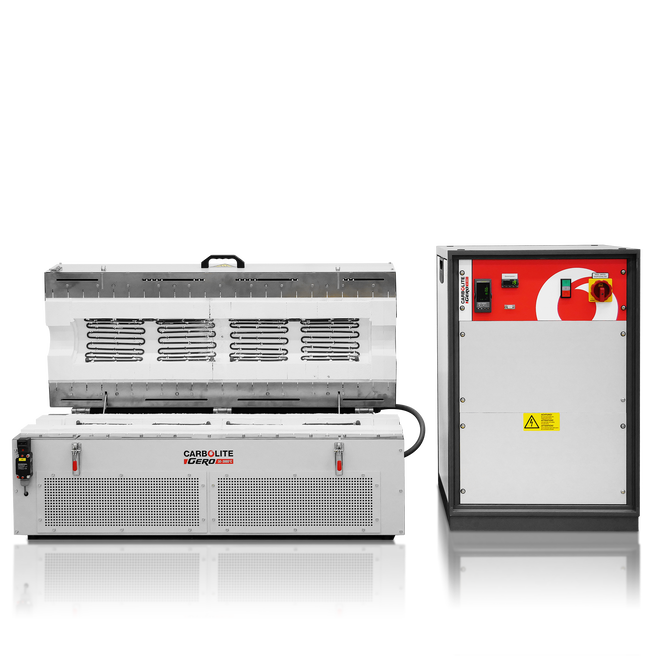

Corps de chauffe et boitier de commande déporté

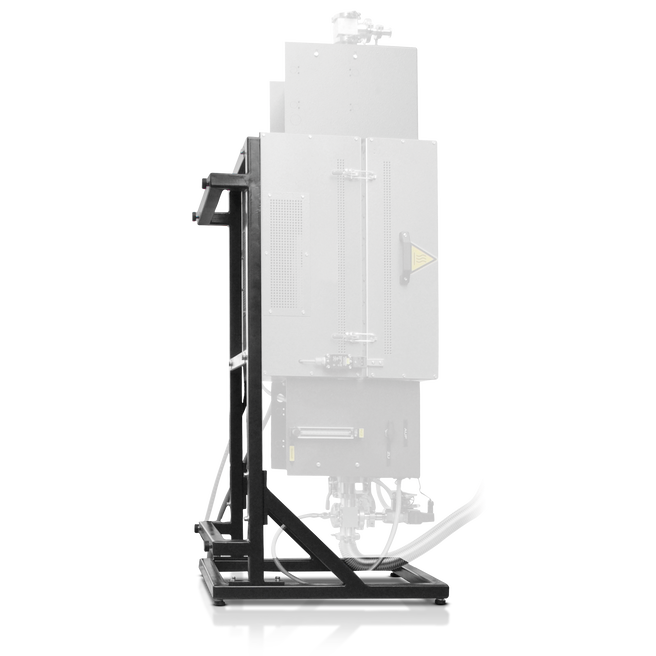

Option : support vertical
Four tubulaire ouvrant jusqu’à 1350°C - FST/FZS Exemples

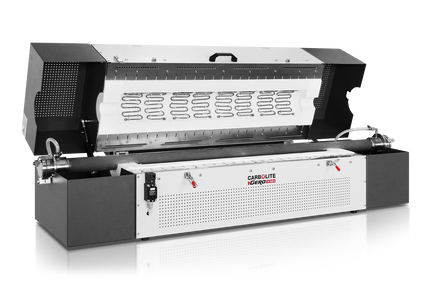

FZS 13/100/1000 avec tube métallique APM

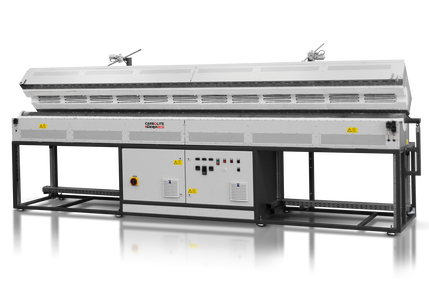

Four personnalisé à 3-zones FZS 13/100/4500 avec 4500 mm de longueur chauffée, ouverture automatique et tube de travail APM

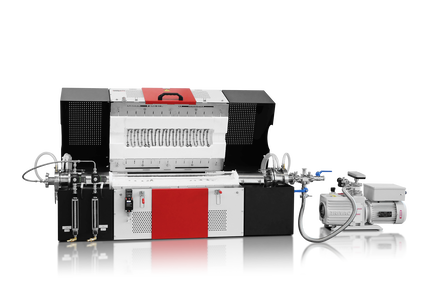

Ensemble de gaz inerte FZS 13/70/500 pour Ar et gaz réactif O2 équipé d'une pompe à palettes à double étage
Four tubulaire ouvrant jusqu’à 1350°C - FST/FZS Caractéristiques techniques
| Nombre de zones chauffées | Temp max (°C) | Furnace Ø (mm) | Longueur chauffée (mm) | Dimensions four H x L x P (mm) | Poids four (kg) | Longueur de tube pour utilisation dans l'air (mm) | Longueur de tube pour utilisation avec une atmosphère modifiée (mm) | Dimensions du module de contrôle H x L x P (mm) | Poids du module de contrôle (kg) | Longueur uniforme ±5°C (mm) | Puissance (KW) | Alimentation électrique | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FST 13/40/200 | 1 | 1300 | 40 | 200 | 530 x 460 x 560 | 35 | 450 | 985 | 500 x 550 x 700 | 50 | 100 | 1.5 | a / b / c / d / e |
| FST 13/70/500 | 1 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 250 | 3.0 | a / b / c / d / e |
| FST 13/100/500 | 1 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 250 | 4.0 | a / b / c / d / e |
| FST 13/100/1000 | 1 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 10.4 | a / b / c / d / e |
| FST 13/150/1000 | 1 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 12.0 | a / b / c / d / e |
| FZS 13/70/500 | 3 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 350 | 3.0 | a / b / c / d / e |
| FZS 13/100/500 | 3 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 300 | 4.0 | a / b / c / d / e |
| FZS 13/100/1000 | 3 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 800 | 10.4 | a / b / c / d / e |
| FZS 13/150/1000 | 3 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 600 | 12.0 | a / b / c / d / e |
| FZS 13/200/1000 | 3 | 1300 | 200 | 1000 | 690 x 1200 x 620 | 150 | 1190 | 1725 | 1100 x 1200 x 700 | 120 | - | 16.0 | a / b / c / d / e |
| FZS 13/100/1500 | 3 | 1300 | 100 | 1500 | 530 x 1700 x 560 | 120 | 1690 | 2252 | 1100 x 1200 x 700 | 120 | - | 14.0 | a / b / c / d / e |
| FZS 13/150/1500 | 3 | 1300 | 150 | 1500 | 590 x 1700 x 560 | 150 | 1690 | 2225 | 1100 x 1200 x 700 | 120 | - | 18.0 | a / b / c / d / e |
| FZS 13/200/1500 | 3 | 1300 | 200 | 1500 | 690 x 1700 x 620 | 200 | 1690 | 2225 | 1100 x 1200 x 700 | 160 | - | 22.0 | a / b / c / d / e |
| FZS 13/100/4500 | 3 | 1300 | 100 | 4500 | 2200 x 4700 x 1100 | 800 | sur demande | sur demande | cadre interne | - | - | 45.0 | a / b / c / d / e |
| FZS 13/150/4500 | 3 | 1300 | 150 | 4500 | 2200 x 4700 x 1200 | 950 | sur demande | sur demande | cadre interne | - | - | 60.0 | a / b / c / d / e |

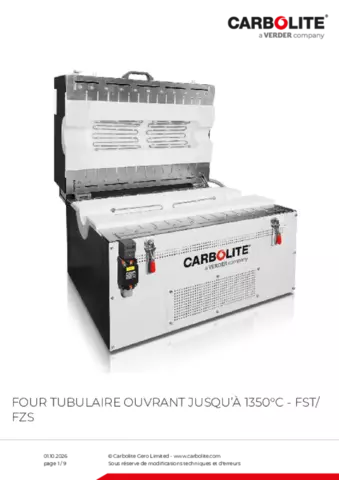

Four tubulaire ouvrant jusqu’à 1350°C - FST/FZS Téléchargements
