Раскладные трубчатые печи Carbolite FST/FZS с максимальной рабочей температурой 1300°C могут иметь как горизонтальное, так и вертикальное исполнение.
Раскладная конструкция печи облегчает установку рабочих трубок или даже реакторов со сложной системой циркуляции газа. Механизм открывания печи позволяет быстро охлаждать образец. Теплоизоляция выполнена из легкого многослойного керамического волокна.
Раскладной внутренний кожух прямоугольной формы с отверстиями для конвекции обеспечивает эффективное охлаждение внешнего кожуха. В верхней части печи установлена прочная ручка. Печь надежно запирается двумя быстродействующими замками. Раскладные панели печи изготавливаются из вакуумформованного волокна, а к теплоизоляции блоков крепятся нагревательные элементы из сплава APM в керамических держателях. Торцевая изоляция из керамического волокна также состоит из двух частей. При открытии крышки печи срабатывает предохранительный выключатель, немедленно отключающий нагревательные элементы.
Рабочая камера печи может иметь как одну (FST), так и три зоны нагрева (FZS) для обеспечения эффективного регулирования и высокой однородности температуры.
В качестве опции предлагаются специализированные исполнения печей и широкий выбор аксессуаров.
Примеры применения
литье керамики под давлением (CIM), Химическое осаждение из паровой фазы, литье металлов под давлением (MIM), старение, отжиг, пайка, прокаливание, исследование катализаторов, Лакокраска, дегазация, сушка, испытание топливных элементов , закалка, мини-заводы, пиролиз, спекание, пайка, сублимация, синтез, закалка, калибровка термопары
Стандартные функции
- Максимальная рабочая температура 1300 °C
- Программируемый температурный контроллер на 24 сегмента: FST с EPC3016P1, FZS с CC-T1
- Отдельный контроллер с функцией защиты от перегрева
- Возможна установка рабочих трубок с внешними диаметрами до 150 мм
- Длина зоны нагрева печи FST с одной зоной: 200, 500 или 1000 мм
- Длина зоны нагрева печи FZS с тремя зонами: 500 или 1000 мм
- Раскладная конструкция печи облегчает установку рабочих трубок и реакторов с фиксированными фланцами
- Горизонтальное и вертикальное исполнение
- Длительный срок службы и высокая стабильность температуры
- Термопара высокого класса типа S
- Теплоизоляция из керамического волокна с низкой удельной теплоемкостью
- Высококачественные проволочные нагревательные элементы из сплава APM сечением 5 мм
- В комплект поставки печи входит отдельный блок управления с кабелем длиной 3 м
- Подключение по сети Ethernet
Дополнительные возможности (укажите при заказе)
- Предлагается линейка современных цифровых контроллеров, мультисегментных программируемых контроллеров и устройств регистрации данных с опциями цифровой связи - больше информации по ссылке
- Защита от перегрева с отдельным контроллером (рекомендуется для защиты ценных образцов и для работы без присмотра)
- Широкий выбор диаметров и материалов рабочих трубок
- К раскладным трубчатым печам можно приобрести прочные керамические панели для защиты нагревательных элементов и закрепления образцов
- L-образная опора для вертикальной установки
- Теплоизоляционные заглушки и экраны защиты от излучений для предотвращения потерь тепла и улучшения однородности температуры
- Торцевые уплотнения для работы с регулируемой газовой средой и вакуумом - больше информации по ссылке
- В комплект для вакуумирования может входить роторно-лопастной или турбомолекулярный насос
- Предлагаются рабочие трубки большего диаметра
- Увеличение длины зоны нагрева
- Система автоматического открытия
- Фланцы для противотока инертного газа
- Датчик кислорода
- Кабель длиной 6 м для подключения блока управления
- Комплект для подачи газов с электромагнитными клапанами (до 3 газов)
- Лабораторное защитное оборудование для безопасной работы с водородом от 750°C и выше
- Комплект для подачи газов с электромагнитными клапанами (до 3 газов)
FST / FZS - Раскладные трубчатые печи до 1300°C Конфигурации монтажа
Корпус печи и отдельностоящий блок управления
Опция: вертикальная стойка
FST / FZS - Раскладные трубчатые печи до 1300°C Примеры
FZS 13/100/1000 с металлической фехралевой трубкой
Специально спроектированная трехзонная трубчатая печь FZS 13/100/4500 с длиной зоны нагрева 4500 мм, автоматическим открытием и рабочей трубкой из сплава APM
FZS 13/70/500 комплект для работы с инертными газами для аргона и кислорода оснащенный двухступенчатым пластинчато-роторным насосом
FST / FZS - Раскладные трубчатые печи до 1300°C Характеристики
| Количество зон нагрева | Максимальная температура (°C) | Furnace Ø (mm) | Длина зоны нагрева (мм) | Габаритные размеры печи В x Ш x Г (мм) | Вес печи (кг) | Длина трубки для работы на воздухе (мм) | Длина трубки для работы с регулируемой газовой средой (мм) | Размеры блока управления ВxШxГ (мм) | Вес блока управления (кг) | Длина зоны однородной температуры ±5°C (мм) | Потребляемая мощность (кВт) | Электропитание | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FST 13/40/200 | 1 | 1300 | 40 | 200 | 530 x 460 x 560 | 35 | 450 | 985 | 500 x 550 x 700 | 50 | 100 | 1.5 | a / b / c / d / e |
| FST 13/70/500 | 1 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 250 | 3.0 | a / b / c / d / e |
| FST 13/100/500 | 1 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 250 | 4.0 | a / b / c / d / e |
| FST 13/100/1000 | 1 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 10.4 | a / b / c / d / e |
| FST 13/150/1000 | 1 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 12.0 | a / b / c / d / e |
| FZS 13/70/500 | 3 | 1300 | 70 | 500 | 530 x 680 x 560 | 50 | 670 | 1205 | 500 x 550 x 700 | 50 | 350 | 3.0 | a / b / c / d / e |
| FZS 13/100/500 | 3 | 1300 | 100 | 500 | 530 x 680 x 560 | 75 | 670 | 1205 | 850 x 550 x 700 | 60 | 300 | 4.0 | a / b / c / d / e |
| FZS 13/100/1000 | 3 | 1300 | 100 | 1000 | 530 x 1200 x 560 | 80 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 800 | 10.4 | a / b / c / d / e |
| FZS 13/150/1000 | 3 | 1300 | 150 | 1000 | 590 x 1200 x 560 | 100 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 600 | 12.0 | a / b / c / d / e |
| FZS 13/200/1000 | 3 | 1300 | 200 | 1000 | 690 x 1200 x 620 | 150 | 1190 | 1725 | 1100 x 1200 x 700 | 120 | - | 16.0 | a / b / c / d / e |
| FZS 13/100/1500 | 3 | 1300 | 100 | 1500 | 530 x 1700 x 560 | 120 | 1690 | 2252 | 1100 x 1200 x 700 | 120 | - | 14.0 | a / b / c / d / e |
| FZS 13/150/1500 | 3 | 1300 | 150 | 1500 | 590 x 1700 x 560 | 150 | 1690 | 2225 | 1100 x 1200 x 700 | 120 | - | 18.0 | a / b / c / d / e |
| FZS 13/200/1500 | 3 | 1300 | 200 | 1500 | 690 x 1700 x 620 | 200 | 1690 | 2225 | 1100 x 1200 x 700 | 160 | - | 22.0 | a / b / c / d / e |
| FZS 13/100/4500 | 3 | 1300 | 100 | 4500 | 2200 x 4700 x 1100 | 800 | по запросу | по запросу | inside frame | - | - | 45.0 | a / b / c / d / e |
| FZS 13/150/4500 | 3 | 1300 | 150 | 4500 | 2200 x 4700 x 1200 | 950 | по запросу | по запросу | inside frame | - | - | 60.0 | a / b / c / d / e |

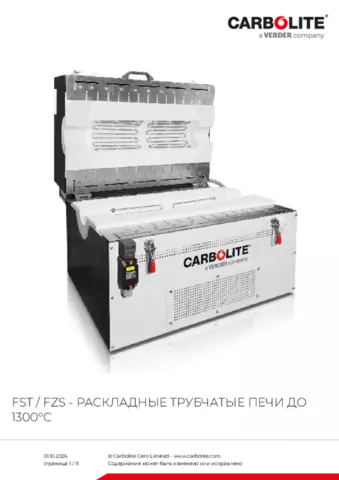

FST / FZS - Раскладные трубчатые печи до 1300°C Скачать
