Az egyedülálló LHT magas hőmérsékletű laboratóriumi kemencéket kompakt felépítés jellemzi (LHT: high temperature laboratory furnace). Az LHT kemence tökéletes a laboratóriumi kutató-fejlesztő munkához.
Az LHTW és LHTM típus csak fém (W: wolfram, M: molibdén) sugárzásvédő lemezt és fűtőelemet tartalmaz. Az elérhető max. hőmérséklet 2200 °C wolfram és 1600 °C molibdén esetén. Az LHT kemence hengeres hasznos térfogata átmérője 100 mm és fűtött magassága 200 mm vagy átmérője 200 mm és fűtött magassága 300 mm. A hasznos térfogatot fűtőelemek és szigetelés veszik körül. A fűtött kamra vízhűtésű köpenybe van beépítve. A kis térfogat miatt az LHT kemence különösen ideális kis mennyiségű mintákhoz és csak minimális a helyigénye.
Az egész berendezés - a kemence és a szoftver vezérelte elektromos kapcsolószekrény - egyetlen állványra van szerelve. Az állvány görgői révén az egész rendszer könnyen mozgatható. Az LHT kemence kiválóan alkalmas laboratóriumi hőkezelési eljárások végrehajtására, pl. egyetemeken vagy ipari kutatóintézetekben.
A kicsiny méretek és az egyszerű működtetés költséghatékony készüléket eredményez - a hőmérséklethomogenitás vagy az atmoszféra tisztasága bárminemű korlátozása nélkül. Ráadásul a hengeres kialakítás nagyszerűen alkalmas nyomás alatti hőkezelési eljárásokra. Igény esetén a kemence felszerelhető akár 100 bar nyomáson végzett biztonságos munkához szükséges minden szabályozó egységgel.
A csak fém LHT kemencék fűtőelemei és sugárzásvédő lemezei wolframból vagy molibdénből készülnek, max. 2200 °C ill. 1600 °C hőmérséklet eléréséhez. A sugárzásvédő lemezek a vízhűtésű köpenyt védik a fűtőelemek hőjétől. A csak fém LHT kemencék a lehető legtisztább atmoszférát és a lehető legjobb végvákuumot biztosítják. Elővákuumpumpával kombinált turbomolekuláris vákuumpumpával elért végvákuum a nagyvákuum tartományba esik. Kérésre ultra-nagyvákuum elérésére képes kialakítás is lehetséges. Ekkor az összes műanyagtömítést fémtömítésre kell cserélni.
Alkalmazási példák
megeresztés, keményforrasztás, elszenesítés, kerámia fröccsöntés (CIM: ceramic injection molding), "debinding", gázmentesítés, szárítás, keményítés, fém fröccsöntés (MIM: metal injection molding), pirolízis, Hirtelen hűtés, gyors prototípusgyártás, szilíciumozás, szinterelés, forrasztás, szublimálás, szintézis, temperálás
Alapkiépítés jellemzői
- laboratóriumi használatra alkalmas kompakt kialakítás
- lehető legjobb vákuum
- vákuum < 5x10-6 mbar
- parciális nyomás 10 – 1000 mbar
- túlnyomás akár 100 bar-ig lehetséges
- kérésre hidrogén parciális nyomása alatti működtetés
- poralakú mintákhoz is alkalmas, pontosan vezérelt (vákuum) leszívási sebességek
- adatrögzítés a minőségbiztosításhoz

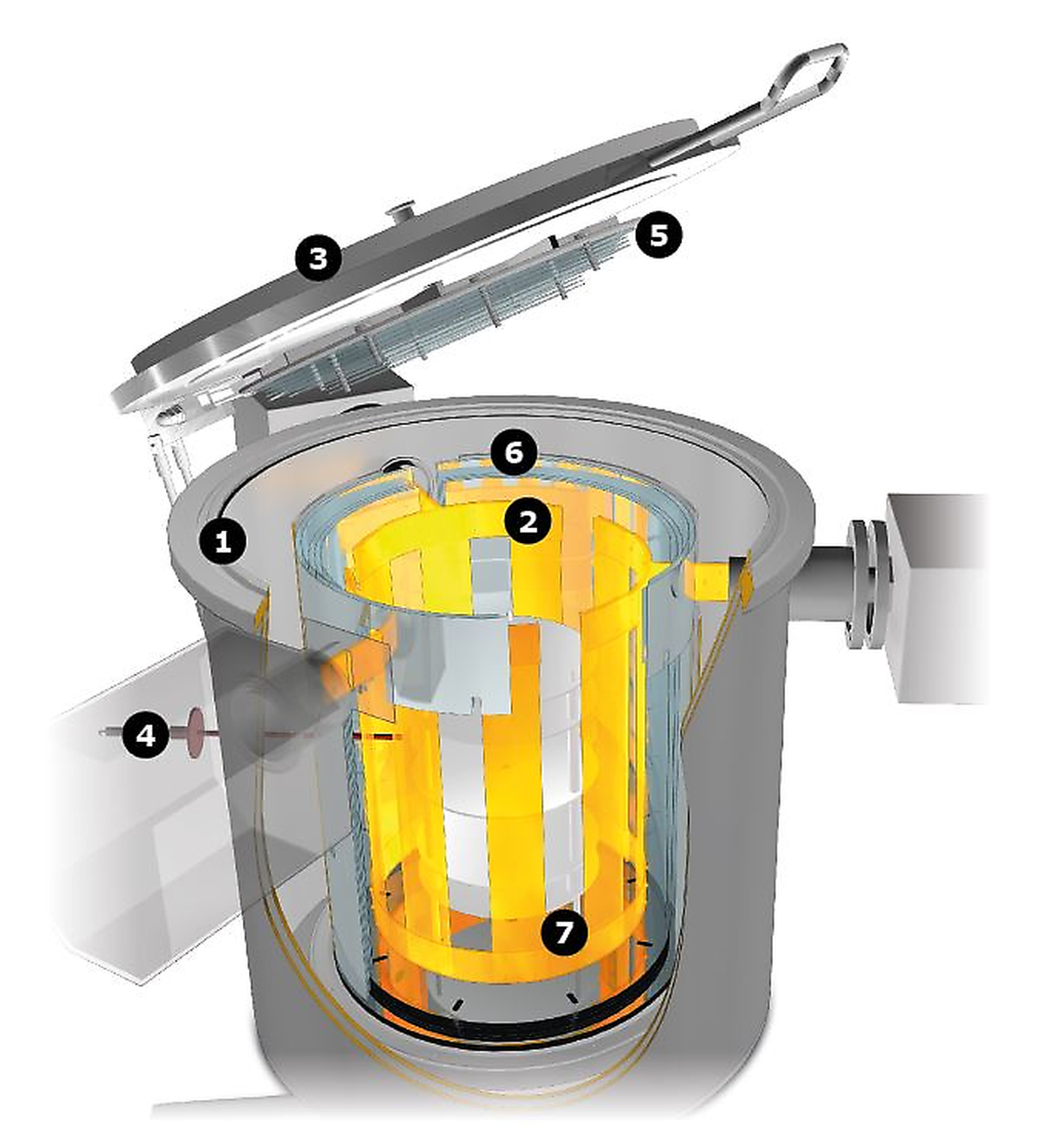

LHTM/W - Laboratóriumi kemence, fém szigeteléssel Látnivaló az LHT laboratóriumi tűzhely belsejébe
- vízhűtésű köpeny
- fűtőelemek
- fedél, manuális működtetésű
- hőelem
- sugárzásvédő fedélnél
- sugárzásvédők köpenynél
- összekötő gyűrű
Az LHTM és LHTW kemencék csak fém anyagúak és 9 sugárzásvédő lemezt tartalmaznak. Az egyetlen fűtési zóna körbeveszi a hengeralakú kemence köpenyét. A palástfűtő kialakítása a legnagyobb stabilitású. Két különböző fűtőelem szerezhető be. Alapkiépítésben a fűtőelemeket több molibdén fűtőlemez alkotja, kérésre molibdén fűtőrács is kialakítható. Behelyezhető retorta is, ami védheti a mintát és tovább javíthatja a hőmérséklethomogenitást. Nagyvákuum rendszer csatlakoztatásával a legjobb végvákuum érhető el.
A szoftveres vezérlés lehet manuális vagy automatizált változatú. Manuális esetben az összes szelep és pumpa a vezérlő panel gombjai egyszerű lenyomásával működtethető. A gázáram manuális beállítása rotaméterrel történik. Automatizált esetben a működtetés érintőképernyő panel interfészen keresztül történik. A gázáram szabályozását pedig tömegáramszabályozók végzik. A későbbi kiértékelést szolgáló adatrögzítés manuális és automatizált működtetés esetén is lehetséges.
Belső nézet LHT
LHTM/W - Laboratóriumi kemence, fém szigeteléssel Példák

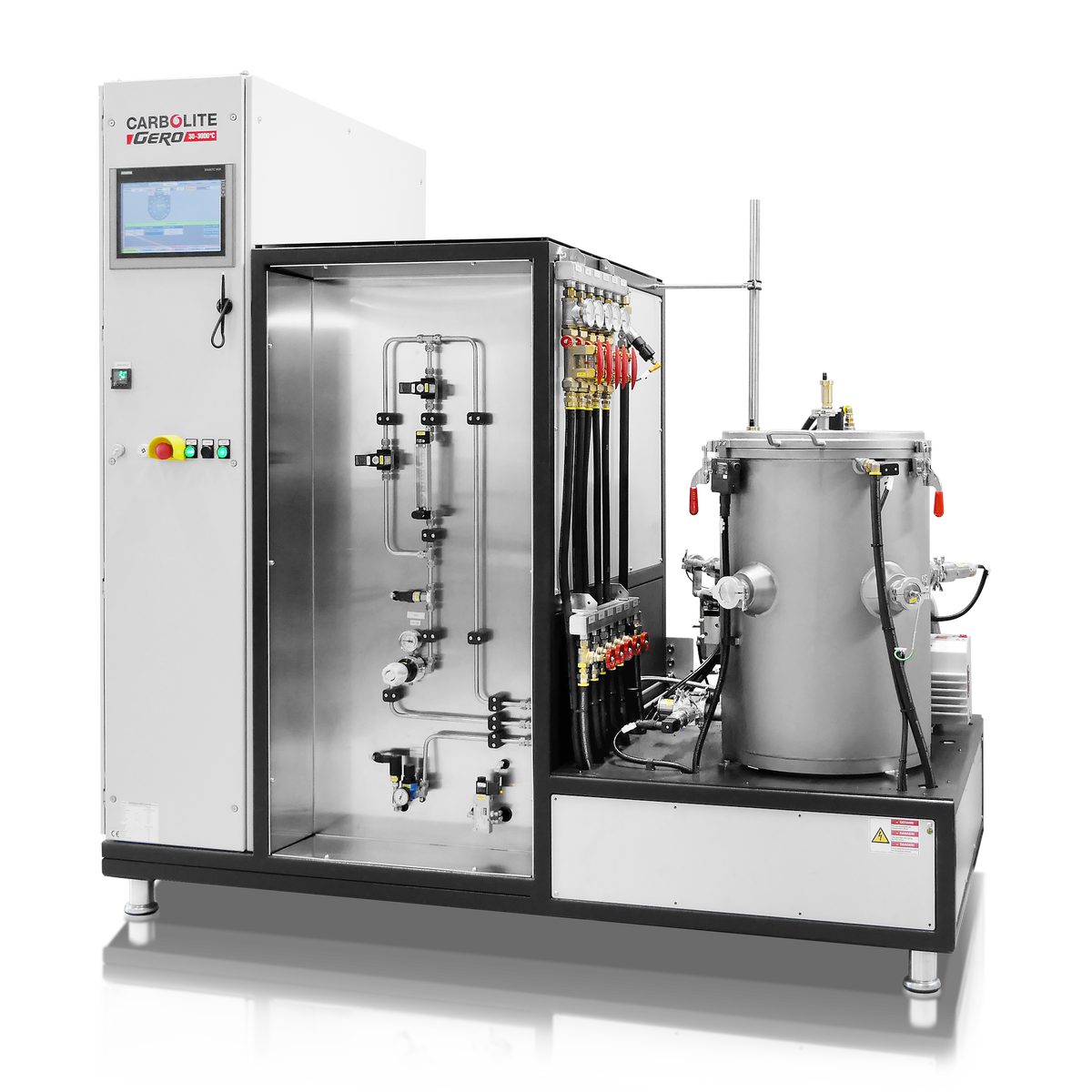

LHTM/W 200-300 Smart

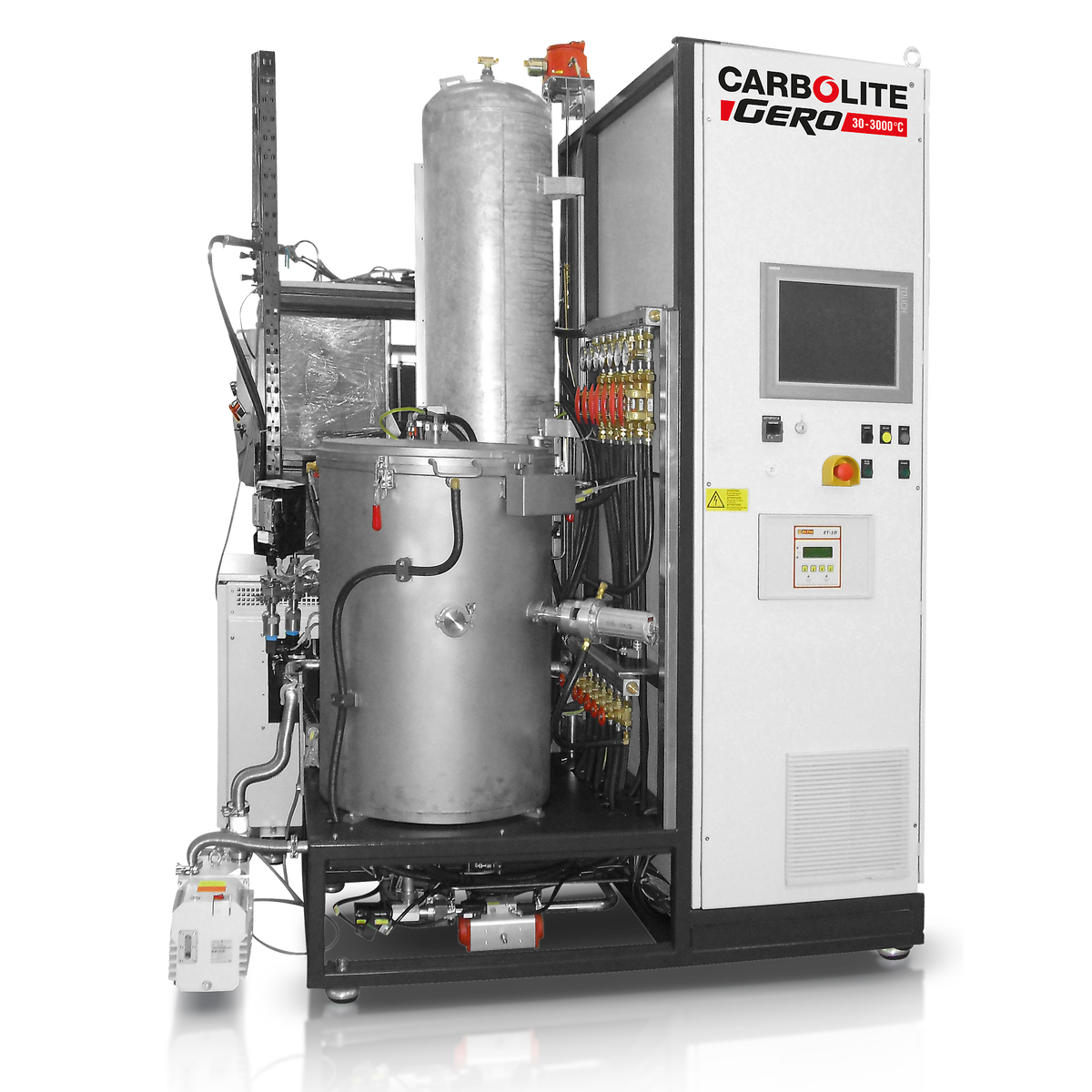

LHTW 200-300/22-1G kemence 2200°C-ig automatikus vezérléssel opcionális hidrogén egységgel
LHTM/W - Laboratóriumi kemence, fém szigeteléssel Műszaki adatok
| Szigetelőanyag | Méretek: kívül mag x szél x mély (mm) |
Szállítási súly (kg) | Hasznos térfogat | Kamratérfogat (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Termikus jellemzők | Tmax, vákuum alatt (°C) | Tmax, atmoszférikus nyomáson (°C) | ΔT, 500°C és 2200°C (K) között DIN 17052 szerint | Max. felfűtési sebesség (K/min) | Lehűlési idő (h) | Hálózati csatlakozások | Teljesítmény (kW) | Feszültség (V) | Áramerősség (A) | Biztosíték (A) | Vákuum (opció) | Szivárgási sebesség tiszta, hideg és üres tartályból (mbar l/s) | Vákuumtartomány, a szivattyútól függően | Szükséges hűtővíz | Szükséges hűtővíz mennyiség (l/min) | Max. bemeneti hőmérséklet (°C) | Gázellátás | Nitrogén vagy argon, más gáz kérésre (l/h) | Szabályozó | Manuális működtetés | Automatizált működtetés | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHTM 100-200/16-1G | molibdén | 1800 x 1900 x 1000 | 800 | |
1.5 | 100 x 200 | 90 x 200 | |
1600 | 1600 | ± 10 | 10 | 2.5 | |
22 | 400 (3-fázis) | 3 x 55 | 3 x 63 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
30 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTM 200-300/16-1G | molibdén | 1800 x 1900 x 1000 | 950 | |
10 | 200 x 300 | 180 x 300 | |
1600 | 1600 | ± 10 | 10 | 4 | |
45 | 400 (3-fázis) | 3 x 65 | 3 x 80 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
50 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTW 100-200/22-1G | wolfram | 1800 x 1900 x 1000 | 850 | |
1.5 | 100 x 200 | 90 x 200 | |
2200 | 2200 | ± 10 | 10 | 3 | |
45 | 400 (3-fázis) | 3 x 112.5 | 3 x 160 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
50 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTW 200-300/22-1G | wolfram | 1800 x 1900 x 1000 | 1000 | |
10 | 200 x 300 | 180 x 300 | |
2200 | 2200 | ± 10 | 10 | 5 | |
90 | 400 (3-fázis) | 3 x 130 | 3 x 160 | |
< 5x10-3 | durva-, finom-, nagy- vagy ultra-nagyvákuum | |
75 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
