Уникальной особенностью лабораторных печей LHT для высокотемпературной обработки являются компактные размеры, благодаря которым печи идеально подходят для использования в научно-исследовательских лабораториях. Вокруг цилиндрической рабочей камеры расположены нагревательные элементы и теплоизоляционный материал. Этот блок (нагревательная кассета) закрыт кожухом с водяным охлаждением. Рабочие камеры с небольшим полезным объемом, предназначенные для термообработки небольших образцов, позволяют уменьшить и габаритные размеры всей системы. Печь и электрошкаф с системой управления расположены в общей раме, оснащенной колесиками для удобства перемещения. Благодаря этому печи LHT идеально подходят для использования в лабораториях, например в университетах или научно-исследовательских институтах. Компактные размеры и простота управления - залог высокой экономичности данных печей, включая также все затраты на создание нужной температуры и определенной рабочей среды. Кроме того, цилиндрическая рабочая камера идеальна для термообработки в среде избыточного давления. По запросу печи оснащаются специальными замками и другим защитным оборудованием для работы с избыточным давлением (до 100 бар). Печи LHT с металлической теплоизоляцией оснащаются нагревательными элементами и экранами защиты от излучений, изготовленными из вольфрама или молибдена, позволяющими достичь максимальной рабочей температуры 2200 и 1600 °C соответственно. Экраны защиты от излучений отражают теплоизлучение, идущее от нагревательных элементов в сторону кожуха с водяным охлаждением. Печи LHT с металлической теплоизоляцией позволяют добиться максимальной возможной чистоты рабочей среды, а также наиболее высокого уровня конечного вакуума. Использование турбомолекулярного насоса в сочетании с форвакуумным насосом позволяет создать рабочий вакуум максимального достижимого уровня. По запросу печи оснащаются оборудованием для создания сверхвысокого вакуума.
Примеры применения
отжиг, пайка, обугливание, литье керамики под давлением (CIM), удаление связующих, дегазация, сушка, закалка, литье металлов (MIM), пиролиз, Отпуск, быстрое прототипирование, силицирование, спекание, пайка, сублимация, синтез, закалка
Стандартные функции
- Компактные размеры, идеально подходит для использования в лабораториях
- Максимальный достижимый уровень вакуума
- Уровень вакуума < 5 x 10-6 мбар
- Пониженное давление 10-1000 мбар
- Избыточное давление до 100 бар
- Оборудование для работы в среде водорода при пониженном давлении (по запросу)
- Плавное регулирование давления - идеально для работы с порошками
- Занесение данных в системный журнал для обеспечения контроля качества
LHTM / LHTW - Лабораторные печи с металлической теплоизоляцией Вид внутри лабораторной печи LHT
- кожух с водяным охлаждением
- нагревательные элементы
- крышка печи, открывается вручную
- термопара
- тепловые экраны в верхней части печи
- боковые тепловые экраны
- короткозамыкающее кольцо
View inside LHT
LHTM / LHTW - Лабораторные печи с металлической теплоизоляцией Примеры
LHTM/W 200-300 Smart
LHTW 200-300/22-1G с автоматическим управлением до 2200°C с дополнительным защитным оборудованием для работы с водородом
LHTM / LHTW - Лабораторные печи с металлической теплоизоляцией Характеристики
| Изоляционный материал | Габаритные размеры печи В x Ш x Г (мм) | Транспортировочный вес (кг) | Полезное пространство | Объем (л) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Температурные значения | Tмакс, вакуум (°C) | Tмакс, атмосферное давление (°C) | ΔT, от 500°C до 2200°C (K) в соответствии с DIN 17052 | Макс. скорость нагрева (K/мин) | Время охлаждения (ч) | Характеристики питания | Потребляемая мощность (кВт) | Напряжение (В) | Ток (A) | Плавкие предохранители, установленные последовательно (A) | Вакуум (опция) | Скорость натекания (чистая, холодная, пустая камера) (мбар л/с) | Уровень вакуума, в зависимости от насоса | Требуется охлаждающая вода | Расход (л/мин) | Макс. температура на входе (°C) | Расход подаваемого газа | Азот или аргон, другие газы доступны по запросу (л/ч) | Контроллер | Ручное управление | Автоматическое управление | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHTM 100-200/16-1G | Молибден | 1800 x 1900 x 1000 | 800 | |
1.5 | 100 x 200 | 90 x 200 | |
1600 | 1600 | ± 10 | 10 | 2.5 | |
22 | 400 (3P) | 3 x 55 | 3 x 63 | |
< 5x10^-3 | низкий, средний, высокий или сверхвысокий вакуум | |
30 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTM 200-300/16-1G | Молибден | 1800 x 1900 x 1000 | 950 | |
10 | 200 x 300 | 180 x 300 | |
1600 | 1600 | ± 10 | 10 | 4 | |
45 | 400 (3P) | 3 x 65 | 3 x 80 | |
< 5x10^-3 | низкий, средний, высокий или сверхвысокий вакуум | |
50 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTW 100-200/22-1G | Вольфрам | 1800 x 1900 x 1000 | 850 | |
1.5 | 100 x 200 | 90 x 200 | |
2200 | 2200 | ± 10 | 10 | 3 | |
45 | 400 (3P) | 3 x 112.5 | 3 x 160 | |
< 5x10^-3 | низкий, средний, высокий или сверхвысокий вакуум | |
50 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTW 200-300/22-1G | Вольфрам | 1800 x 1900 x 1000 | 1000 | |
10 | 200 x 300 | 180 x 300 | |
2200 | 2200 | ± 10 | 10 | 5 | |
90 | 400 (3P) | 3 x 130 | 3 x 160 | |
< 5x10^-3 | низкий, средний, высокий или сверхвысокий вакуум | |
75 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
LHTM / LHTW - Лабораторные печи с металлической теплоизоляцией Скачать

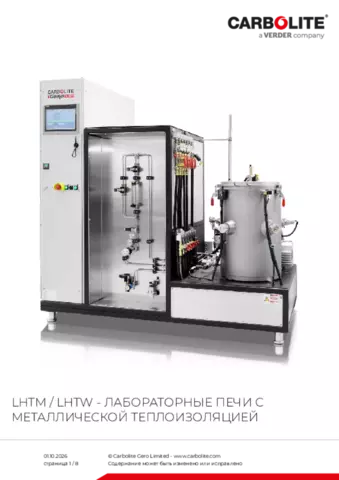

Паспорт изделия LHT
