High temperature vacuum Furnace LHTM/W

Unikalną cechą serii wysokotemperaturowych pieców laboratoryjnych LHT jest kompaktowa konstrukcja, dzięki czemu jest to idealne narzędzie dla laboratoriów w środowisku badawczo-rozwojowym. Cylindryczna przestrzeń użytkowa pieca laboratoryjnego jest otoczona elementami grzejnymi i materiałem izolacyjnym. Ogrzana komora jest zintegrowana z chłodzonym wodą naczyniem. Ze względu na małą objętość LHT jest idealny do małych próbek i wymaga minimalnej przestrzeni operacyjnej. System jest obsługiwany przez platformę z pojedynczą ramą, która obsługuje piec i szafkę elektroniczną zawierającą oprogramowanie sterujące. Kółka są przymocowane do platformy wspierającej, co pozwala na łatwy ruch całego systemu. Dla uniwersytetów i przemysłowych laboratoriów badawczych seria LHT idealnie pasuje do takich obszarów operacyjnych. Małe gabaryty i prosta obsługa zapewniają ekonomiczny system bez utraty wydajności w zakresie jednorodności temperatury lub jakości atmosferycznej. Dodatkowo cylindryczna konstrukcja najlepiej nadaje się do procesów obróbki cieplnej nadciśnieniem. Na życzenie system może być wyposażony w odpowiednie urządzenie blokujące i wszystkie niezbędne urządzenia do bezpiecznych operacji nadciśnienia do 100 bar. Metaliczne modele LHT oparte są na elementach grzejnych i osłonach przeciwpromieniowych wykonanych z wolframu lub molibdenu dla maksymalnej temperatury, odpowiednio, 2200 ° C i 1600 ° C. Osłony radiacyjne służą do izolowania ciepła elementów grzejnych od chłodzonego wodą naczynia. Metaliczne systemy LHT zapewniają najwyższą możliwą czystość atmosferyczną i najlepszy końcowy poziom próżni. W przypadku pompy turbomolekularnej w połączeniu z pompą wstępną próżnia robocza może osiągnąć obszar wysokiej próżni. Na życzenie możliwa jest konfiguracja ultra wysokiej próżni.

Przykładowe Aplikacje

wyżarzanie, lutowanie, uwęglanie, wtryskiwanie proszków ceramicznych (CIM), usuwanie lepiszcza, odgazowanie, suszenie, utwardzanie, wtrysk metalu (MIM), piroliza, hartowanie, szybkie prototypowanie, sylikonowanie, spiekanie, soldering, sublimacja, synteza, odpuszczanie

Cechy ogólne

Kompaktowa konstrukcja dostosowana do potrzeb laboratoriów
Najlepsza możliwa próżnia
Poziom próżni < 5 x 10-6 mbar
Ciśnienie parcjalne 10 - 1000 mbar
Możliwość pracy w nadciśnieniu do 100 bar
Praca pod ciśnieniem cząstkowym wodoru na żądanie
Precyzyjnie kontrolowane prędkości pompowania próżniowego odpowiednie do stosowania z proszkami
Rejestracja danych dla zarządzania jakością

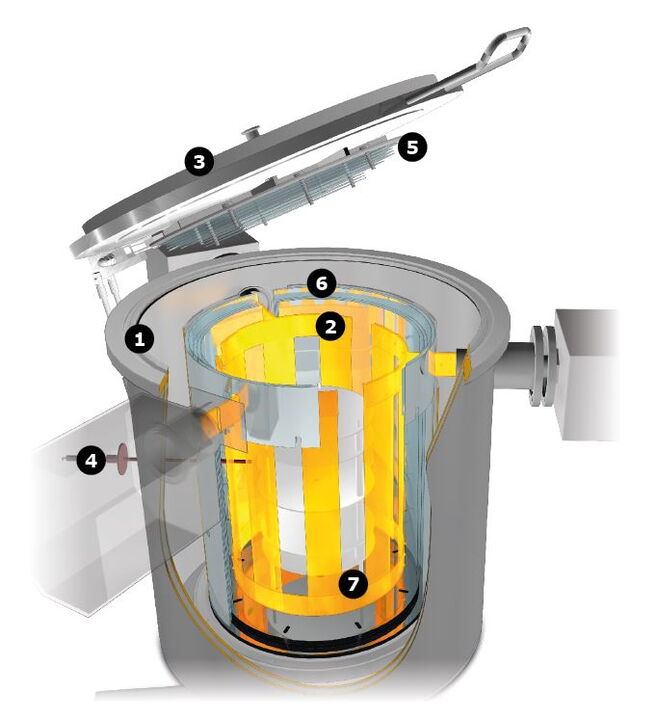

Piec laboratoryjny z izolacją metalową (LHTM/W) Widok wewnątrz pieca laboratoryjnego LHT

zbiornik chłodzony wodą
elementy grzewcze
pokrywa górna, obsługiwana ręcznie
termopara
osłony promieniowania na górze
osłony promieniowania na płaszczu
pierścień zwarcia

. Modele LHT są ogrzewane przez pojedynczą grzałkę płaszczową z powodu ich małej objętości. Profil temperatury wewnątrz jest lepszy niż ± 10 K. Ta jednorodność jest osiągana dzięki starannej inżynierii i pozycjonowaniu elementu grzejnego.

Zarówno LHTM jak i LHTW są zbudowane z materiałów metalicznych i 9 osłon przed promieniowaniem. Posiadają jedną strefę grzewczą, która obejmuje płaszcz cylindrycznego naczynia. Grzejnik płaszczowy jest zaprojektowany dla najwyższej stabilności. Dostępne są dwa różne elementy grzewcze. Standardowe elementy grzejne składają się z kilku arkuszy molibdenu, na życzenie dostępne są również grzałki siatkowe. Próbka może być chroniona przez retortę, która dodatkowo poprawia jednorodność temperatury. Z adaptacji systemu wysokiej próżni, najlepsze próżni końcowej jest dostępna.

Oprogramowanie jest dostępne z ręcznym lub automatycznym sterowaniem. W wersji ręcznej, wszystkie zawory i pompy są obsługiwane przez proste przyciski na panelu użytkownika z rotametrem używanym do regulacji przepływu gazu. Oprogramowanie zautomatyzowane jest obsługiwane za pomocą interfejsu panelu dotykowego. Do regulacji przepływu gazu stosowane są masowe regulatory przepływu. Rejestrowanie danych jest możliwe zarówno w przypadku pracy ręcznej, jak i automatycznej.

Widok wnętrza LHT

Piec laboratoryjny z izolacją metalową (LHTM/W) Przykłady

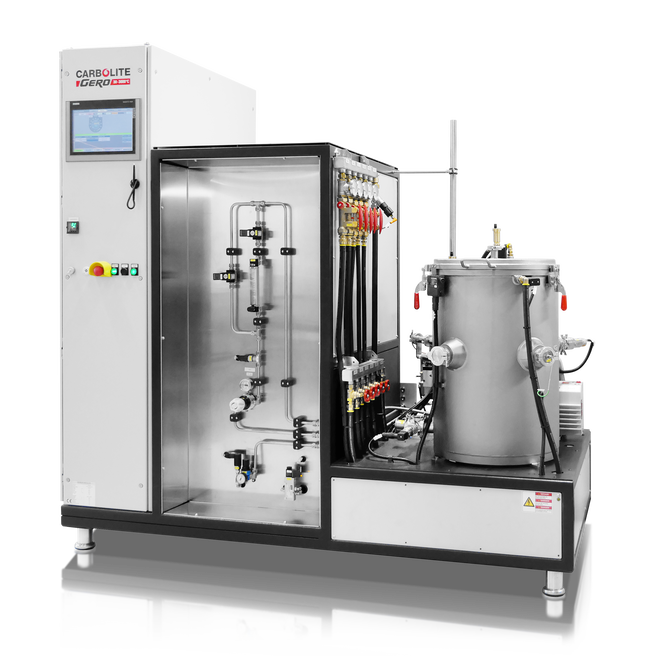

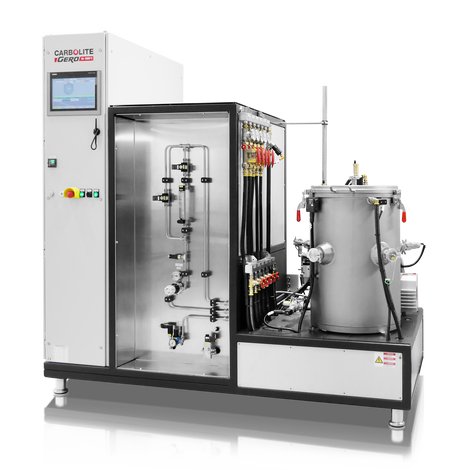

LHTM/W 200-300 Smart

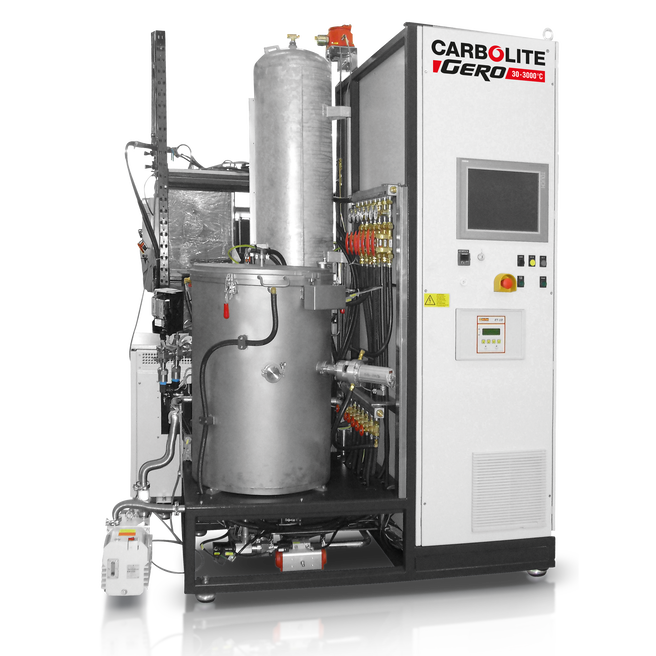

Piec LHTW 200-300/22-1G, automatyczny, do 2200°C z opcjonalnym zestawem do pracy z wodorem

Piec laboratoryjny z izolacją metalową (LHTM/W) Dane techniczne

	Insulation material	Wymiary: Zewnętrzne Wys. x Szer. x Głęb.	Transport weight (kg)	Volume (l)	Ø x H, usable space without retort (mm)	Ø x H, usable space with retort (mm)	Tmax vacuum (°C)	Tmax atmospheric pressure (°C)	-Delta-T, between 500°C and 2200°C (K) according to DIN 17052	Max. heat-up rate (K/min)	Cooling time (h)	Moc (kW)	Voltage (V)	Current (A)	Series fuse (A)	Leakage rate - clean, cold and empty (mbar l/s)	Vacuum range depending on the pumping unit	Flow (l/min)	Max. inlet temperature (°C)	Nitrogen or Argon flow, others on request (l/h)	Manual operation	Automatic operation
LHTM 100-200/16-1G	Molybdenum	1800 x 1900 x 1000	800	1.5	100 x 200	90 x 200	1600	1600	± 10	10	2.5	22	400 (3P)	3 x 55	3 x 63	< 5x10-3	rough, fine, high or ultra high vacuum	30	23	50-500	TP1200 touch panel	TP1900 touch panel, Siemens S7-1500 PLC
LHTM 200-300/16-1G	Molybdenum	1800 x 1900 x 1000	950	10	200 x 300	180 x 300	1600	1600	± 10	10	4	45	400 (3P)	3 x 65	3 x 80	< 5x10-3	rough, fine, high or ultra high vacuum	50	23	50-500	TP1200 touch panel	TP1900 touch panel, Siemens S7-1500 PLC
LHTW 100-200/22-1G	Tungsten	1800 x 1900 x 1000	850	1.5	100 x 200	90 x 200	2200	2200	± 10	10	3	45	400 (3P)	3 x 112.5	3 x 160	< 5x10-3	rough, fine, high or ultra high vacuum	50	23	50-500	TP1200 touch panel	TP1900 touch panel, Siemens S7-1500 PLC
LHTW 200-300/22-1G	Tungsten	1800 x 1900 x 1000	1000	10	200 x 300	180 x 300	2200	2200	± 10	10	5	90	400 (3P)	3 x 130	3 x 160	< 5x10-3	rough, fine, high or ultra high vacuum	75	23	50-500	TP1200 touch panel	TP1900 touch panel, Siemens S7-1500 PLC
