La caractéristique unique du modèle de four de laboratoire à haute température LHT est un design compact, ce qui en fait l'outil idéal pour les laboratoires dans les milieux de la recherche et du développement. L'espace utilisable cylindrique du four de laboratoire est entouré par les éléments chauffants et un matériau d'isolation. La chambre chauffante est intégrée dans l’enceinte refroidie à l'eau. En raison du petit volume, le LHT est idéal pour les petits échantillons et nécessite un espace minimal de fonctionnement. Le système est supporté par un support unique qui soutient le four et le coffret électronique contenant les commandes du logiciel. Les roulettes sont fixées au support, ce qui permet à l'ensemble du système de se déplacer facilement. Le modèle LHT est une solution idéale pour les universités et les laboratoires de recherche industriels. Un encombrement réduit et un fonctionnement simple sont le résultat d’un système rentable, sans aucune perte de performance en uniformité de température ou de qualité atmosphérique. De plus, la forme cylindrique est plus adaptée pour les procédés de traitement thermique de surpression. Sur demande, le système peut être équipé d'un dispositif de verrouillage approprié et tout l'équipement de sécurité nécessaire pour les opérations de surpression jusqu'à 100 bar. Les modèles métalliques sont basées sur des éléments chauffants et des boucliers antiradiations constitués de Tungstène ou de Molybdène pour une température maximale de 2200°C et 1600°C, respectivement. Les boucliers antiradiations servent à isoler la chaleur des éléments chauffants de l'enceinte refroidie à l’eau. Les systèmes métalliques LHT fournissent la pureté atmosphérique la plus élevée possible et le meilleur niveau de vide final. Avec une pompe turbomoléculaire en association avec une pré-pompe, le vide de travail peut atteindre la région de vide poussé. Une configuration de vide ultra élevé est possible sur demande.
Exemples d´applications
recuit, brasage, carbonisation, moulage par injection de céramique (CIM), déliantage, dégazage, séchage, durcissement, moulage par injection de métal (MIM), pyrolyse, Trempe, prototypage rapide, siliconisation, frittage, brasage, sublimation, synthèse, trempe
Caractéristiques standard
- Design compact adapté pour les laboratoires
- Meilleur vide possible (6N ou mieux)
- Niveau de vide <5 x 10-6 mbar
- Pression partielle 10 à 1000 mbar
- Opération surpression possible jusqu'à 100 bar
- Le fonctionnement de la pression partielle d'Hydrogène sur demande
- Le contrôle précis de la vitesse de pompage du vide appropriée pour les poudres
- Enregistrement des données pour la gestion de la qualité

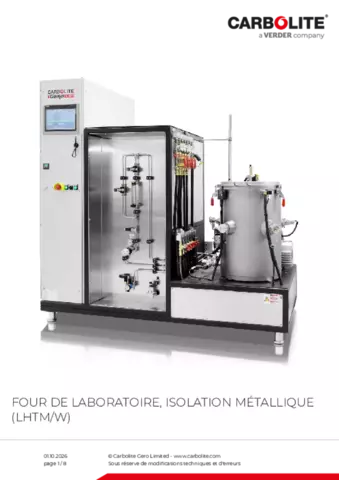

Four de Laboratoire, isolation métallique (LHTM/W) Vue intérieure du four de laboratoire LHT
- Enceinte refroidie à l’eau
- Eléments chauffants
- Couvercle supérieur, fonctionnement manuel
- Thermocouple
- Boucliers antiradiations au sommet
- Boucliers antiradiations dans le manteau
- Bague de court-circuit
Vue de l'intérieur LHT
Four de Laboratoire, isolation métallique (LHTM/W) Exemples
LHTM/W 200-300 Smart
LHTW 200-300/22-1G automatique jusqu'à 2200°C avec le pack Hydrogène en option
Four de Laboratoire, isolation métallique (LHTM/W) Caractéristiques techniques
| Matériau d'isolation | Dimensions: Externe H x L x P (mm) | Poids de transport (kg) | Espace utile | Volume (l) | Ø x H, usable space without retort (mm) | Ø x H, usable space with retort (mm) | Valeurs thermiques | Tmax sous vide (°C) | Tmax pression atmosphérique (°C) | -Delta-T, entre 500°C et 2200°C (K) selon DIN 17052 | Taux de chauffe Max. (K/min) | Temps de refroidissement (h) | Relier les valeurs | Puissance (KW) | Tension (V) | Intensité (A) | Fusible série (A) | Vide (option) | Taux de fuite - propre, froid et vide (mbar l/s) | Gamme de vide en fonction du système de pompage | Eau de refroidissement nécessaire | Débit (l/min) | Température max d'entrée (°C) | Alimentation en gaz | Débit d'azote ou d'argon, autres sur demande (l/h) | Régulateur | Fonctionnement manuel | Fonctionnement Automatique | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHTM 100-200/16-1G | Molybdène | 1800 x 1900 x 1000 | 800 | |
1.5 | 100 x 200 | 90 x 200 | |
1600 | 1600 | ± 10 | 10 | 2.5 | |
22 | 400 (3P) | 3 x 55 | 3 x 63 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
30 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTM 200-300/16-1G | Molybdène | 1800 x 1900 x 1000 | 950 | |
10 | 200 x 300 | 180 x 300 | |
1600 | 1600 | ± 10 | 10 | 4 | |
45 | 400 (3P) | 3 x 65 | 3 x 80 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
50 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTW 100-200/22-1G | Tungstène | 1800 x 1900 x 1000 | 850 | |
1.5 | 100 x 200 | 90 x 200 | |
2200 | 2200 | ± 10 | 10 | 3 | |
45 | 400 (3P) | 3 x 112.5 | 3 x 160 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
50 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
| LHTW 200-300/22-1G | Tungstène | 1800 x 1900 x 1000 | 1000 | |
10 | 200 x 300 | 180 x 300 | |
2200 | 2200 | ± 10 | 10 | 5 | |
90 | 400 (3P) | 3 x 130 | 3 x 160 | |
< 5x10-3 | vide fin, grossier, poussé ou ultra vide | |
75 | 23 | |
50-500 | |
TP1200 touch panel | TP1900 touch panel, Siemens S7-1500 PLC |
