A HB kemence automatikus működésű, függőleges mozgású kupolával (hood) van felszerelve levegőn történő hőkezelésekhez. A mozgó kupola lehetővé teszi, hogy a mintákhoz három oldalról is hozzáférjenek. A HB kemence felszerelhető CrFeAl fűtőszálakkal max. 1300 °C-os vagy MoSi2 fűtőelemekkel max. 1800 °C-os alkalmazásokhoz.
A HB kupolás kemence szögletes, belső hasznos tere 80 - 560 liter térfogatú lehet és kényelmes, az alaplaptól mért 750 mm-es magasságot biztosít. A kupola automatikusan mozog fel és le a minták betöltésekor ill. kivételekor.
Mindegyik debinding alkalmazáshoz szükség van opcionális utánégetőre. A propángázzal és sűrített levegővel működő utánégető minden elpárolgó kötőanyagot (binder) eléget.
Alapkiépítés jellemzői
- max. hőmérséklet: 1300 °C, 1600 °C, 1700 °C, 1800 °C
- programozható EPC3016P1 hőmérsékletszabályozó
- kamratérfogat 80 - 514 liter
- HB = "top hat" HB-BL = "bottom loading" változat
- FeCrAl fűtőszál 1300 °C-os típushoz
- kiváló minőségű molibdén-diszilicid fűtőelemek magasabb hőmérsékletekhez
- kis hőtehetetlenségű ásványgyapot szigetelés
- túlhevülés elleni védőkapcsoló
- Ethernet kommunikáció
Kupolás kemence - HB Kialakítások
A HB (kupolás) kemencék kétféle változatban szerezhetők be. A "Top" változatban rögzített helyzetű a kemencealj és a kupola mozog.
A "Bottom loading" (BL) változatban rögzített helyzetű a kupola és a kemencealj mozog.
HB 13/240 kemence opcionális előmelegített forró levegő befúvatással
HB-BL 17/430 alultöltős kemence opcionális PLC és 19" érintőképernyős szabályozóval és gázkivezetéssel az opcionális katalitikus utánégetőbe
Opciók (már a rendeléskor megadandók)
- többféle nagyteljesítményű digitális, szegmensenként programozható hőmérsékletszabályozó és adatgyűjtő digitális kommunikációs opciókkal - további információk
- gázbevezetés módosított atmoszférájú alkalmazásokhoz (nem gáztömített)
- előmelegített levegő befúvatás 650°C-ig
- propángázos utánégető vagy katalitikus oxidálás a biztonságos kiégetéshez debinding műveletnél
- megerősített kemencealj 250 kg/m2 helyett 500 kg/m2 terheléshez
- alsó fűtés a jobb hőmérséklethomogenitáshoz (megerősített kemencealjjal nem kombinálható)
- gyors hűtési opciók
Természetes és opcionális gyorsított hűtés összehasonlítása
Kupolás kemence - HB Műszaki jellemzők
Belülnézet
- FeCrAl fűtőelemek 1600 °C-ig
- kis hőtehetetlenségű szigetelés
- "top hat": rögzített kemencealj; "bottom loading": mozgó kemencealj
- "top hat": mozgó kupola; "bottom loading": rögzített kupola
- tartóállvány
Nézet a HB-kalapos kemence belsejéből
Kupolás kemence - HB Műszaki adatok
| Max. hőmérséklet (°C) | Hőmérséklethomogenitás 800°C és Tmax között (°C) [DIN 17052] | Max. felfűtési sebesség (°C/min) | Lehűlési idő (h) | Méretek: belül mag x szél x mély (mm) |
Méretek: kívül mag x szél x mély (mm) |
Kamratérfogat (l) | Max. teljesítmény (kW) | |
|---|---|---|---|---|---|---|---|---|
| HB__/80 | 1700, 1800 | ± 5 | 5, 10, 10, 10 | 12, 14, 14, 14 | 500 x 400 x 400 | 2580 x 1245 x 1650 | 80 | 18, 45, 50, 60 |
| HB__/160 | 1700, 1800 | ± 5 | 5, 10, 10, 10 | 14, 14, 14, 14 | 500 x 800 x 400 | 2525 x 1475 x 1650 | 160 | 30, 80, 85, 90 |
| HB__/240 | 1600, 1700, 1800 | -- | -- | 14 | 500 x 1200 x 400 | 2200 x 2200 x 1200 | 240 | -- |
| HB__/430 | 1600, 1700, 1800 | -- | -- | -- | 600 x 1200 x 600 | 2500 x 2200 x 1500 | 430 | -- |
| HB__/560 | 1600, 1700, 1800 | -- | -- | -- | 780 x 1200 x 600 | 2700 x 2200 x 1400 | 560 | -- |
| HB-BL__/240 | 1600, 1700, 1800 | -- | -- | 14 | 500 x 1200 x 400 | 3600 x 2200 x 2500 | 240 | 63, 65, 69, 75 |
| HB-BL__/430 | 1600, 1700, 1800 | -- | -- | -- | 600 x 1200 x 600 | 3700 x 2200 x 2700 | 430 | -- |

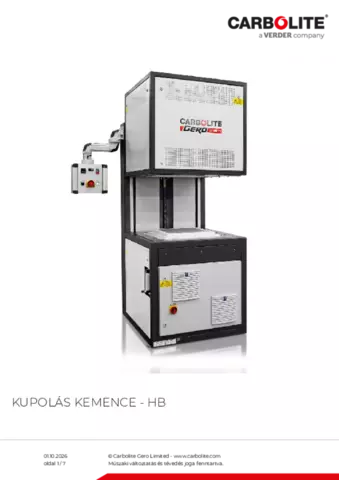

Kupolás kemence - HB Letöltések
