Печи серии HB с автоматически поднимаемым колпаком позволяют выполнять термообработку в воздушной среде. Когда колпак поднят, доступ к образцу открывается с трех сторон. Печи серии HB могут оснащаться проволочными нагревательными элементами из сплава фехраль CrFeAl (максимальная рабочая температура 1300°C) или нагревательными элементами из дисилицида молибдена MoSi2 (максимальная рабочая температура 1800°C). Полезный объем печей серии HB составляет от 80 до 560 л. Колпак поднимается и опускается автоматически, обеспечивая удобство загрузки/выгрузки образцов. В качестве альтернативы имеются модели HB-BL 240 и HB-BL 430 литров, в которых колпак остается неподвижным в то время как под поднимается и опускается. Для удаления связущего из технической керамики на печи могут быть установлены вентиляторы, нагнетающие воздух в камеру, который предварительно нагревается. Для безопасного сжигания связующих газов доступны несколько вариантов, например: камера дожига или каталитический окислитель.
Стандартные функции
- Максимальные рабочие температуры 1300 °C, 1600 °C, 1700 °C или 1800 °C
- Программируемый контроллер EPC3016P1 на 24 сегмента
- Объем рабочей камеры от 80 до 514 литров
- HB = колпаковая печь. HB-BL = печь с подъемным подом
- Проволочные нагревательные элементы из сплава фехраль (FeCrAl) для моделей 1300 °C
- Высококачественные нагревательные элементы из дисилицида молибдена для более высоких температур
- Энергосбергающая изоляция с низкой удельной теплоемкостью
- Отдельный контроллер с функцией защиты от перегрева
- Подключение по сети Ethernet
HB - Колпаковые печи Конфигурации
Печи серии HB выпускаются в 2 версиях. Версия с верхней загрузкой имеет неподвижный под и подвижный колпак. Версия с нижней загрузкой (BL) имеет неподвижный колпак и подвижный под.
HB 13/240 с дополнительными вентиляторами с подогревом подводящего воздуха
HB-BL 17/430 с опциональным программируемым контроллером и 19"сенсорным управлением и подключением выхода газа к опциональной каталитической камере дожигания
Дополнительные возможности (укажите при заказе)
- Предлагается линейка современных цифровых контроллеров, мультисегментных программируемых контроллеров и устройств регистрации данных с опциями цифровой связи - больше информации по ссылке
- Газовпускное отверстие для работы с регулируемой газовой средой (герметичность не обеспечивается)
- Вентиляторы, нагнетающие предварительно подогреваемый до 650 °C воздух в камеру
- Камера дожига на пропане или каталитический окислитель для безопасного удаления связующих веществ
- Усиленное основание для поверхностной нагрузки 500 кг/м2 вместо 250 кг/м2
- Нижний нагреватель для улучшения однородности температуры (этот вариант нельзя комбинировать с усиленным основанием)
- Опции для быстрого охлаждения
Сравнение естественного и принудительного охлаждения
HB - Колпаковые печи Технические характеристики
Вид изнутри
- Нагревательные элементы из фехраля (FeCrAl) до 1600 °C
- Изоляция с низкой теплоемкостью
- HB: неподвижный под; HB-BL: подвижный под
- HB: подвижный колпак; HB-BL: неподвижный колпак
- Рама
View inside HB top hat furnace
HB - Колпаковые печи Характеристики
| Максимальная температура (°C) | Однородность температуры в диапазоне между 800 °C и макс. температурой (°C) [DIN17052] | Макс. скорость нагрева (°C/мин) | Время охлаждения (ч) | Внутренние размеры В x Ш x Г (мм) | Габаритные размеры печи В x Ш x Г (мм) | Объем (л) | Максимальна мощность (кВт) | |
|---|---|---|---|---|---|---|---|---|
| HB__/80 | 1700, 1800 | ± 5 | 5, 10, 10, 10 | 12, 14, 14, 14 | 500 x 400 x 400 | 2580 x 1245 x 1650 | 80 | 18, 45, 50, 60 |
| HB__/160 | 1700, 1800 | ± 5 | 5, 10, 10, 10 | 14, 14, 14, 14 | 500 x 800 x 400 | 2525 x 1475 x 1650 | 160 | 30, 80, 85, 90 |
| HB__/240 | 1600, 1700, 1800 | -- | -- | 14 | 500 x 1200 x 400 | 2200 x 2200 x 1200 | 240 | -- |
| HB__/430 | 1600, 1700, 1800 | -- | -- | -- | 600 x 1200 x 600 | 2500 x 2200 x 1500 | 430 | -- |
| HB__/560 | 1600, 1700, 1800 | -- | -- | -- | 780 x 1200 x 600 | 2700 x 2200 x 1400 | 560 | -- |
| HB-BL__/240 | 1600, 1700, 1800 | -- | -- | 14 | 500 x 1200 x 400 | 3600 x 2200 x 2500 | 240 | 63, 65, 69, 75 |
| HB-BL__/430 | 1600, 1700, 1800 | -- | -- | -- | 600 x 1200 x 600 | 3700 x 2200 x 2700 | 430 | -- |
HB - Колпаковые печи Скачать

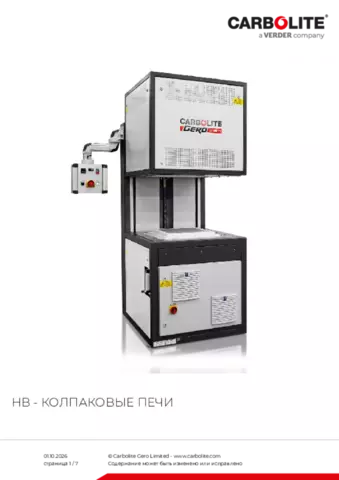

Паспорт изделия HB
Современные технологии удаления связующих при изготовлении керамических деталей
Керамические детали технического назначения изготавливают спеканием порошков. Керамический порошок получают в несколько этапов, из которых спекание выполняется в последнюю очередь.
