A linha de fornos de topo da HB tem uma cobertura móvel verticalmente operada automaticamente para tratamento térmico no ar. O design do capô móvel permite que as amostras sejam acessadas de três lados. O HB pode ser equipado com fios de aquecimento CrFeAl até 1300 ° C ou com elementos de aquecimento MoSi2 para temperaturas até 1800 ° C.
Os fornos de cobertura HB estão disponíveis em volumes de 80 a 560 litros com o espaço interno retangular e placa de base com altura de 750 mm. O compartimento de aquecimento se move para cima e para baixo automaticamente para carregar e descarregar a amostra
Todos os aplicativos de depuração requerem o uso de uma pós-combustão opcional. O pós-combustor é movido por gás propano e ar comprimido para queimar qualquer aglutinante que evapore.
A Carbolite é especializada em fornos de design personalizado e também pode criar uma versão personalizada do HB para acomodar necessidades específicas de tratamento térmico. É possível equipar um sistema de circulação de gás para melhorar a uniformidade da temperatura. Vários termopares de amostra podem ser inseridos na câmara do forno para monitorar e testar o perfil de temperatura. Por meio do uso de uma interface serial, os dados do termopar são registrados em intervalos predefinidos para avaliação.
O forno é operado manualmente com um controlador Eurotherm. Outros controladores estão disponíveis mediante solicitação.
Características padrão
- Temperaturas máximas de operação de 1300 °C, 1600 °C, 1700 °C & 1800 °C
- Controlador EPC3016P1 programável
- Capacidade de 80 a 514 litros
- HB = Carregamento superior / HB-BL = carregamento inferior
- Elementos de aquecimento de fio FeCrAl para modelos de 1300 ° C
- Elementos de aquecimento de alta qualidade de dissilicieto de molibdênio para temperaturas mais altas.
- Isolamento de baixa massa térmica com baixo consumo de energia
- Proteção contra superaquecimento
- Comunicações Ethernet
Forno de Cobertura Superior - HB Configurações
Os fornos HB estão disponíveis em duas versões. A Cobertura Superior tem uma zona de aquecimento firme e uma cobertura móvel. Os fornos de carregamento inferior (BL) possuem Cobertura Superior fixa e zona de aquecimento móvel.
HB 13/240 com opcional de ventiladores com ar quente pré-aquecido
Carregador inferior HB-BL 17/430 com PLC opcional e controle touchscreen de 19 polegadas e conexão de saída de gás para pós-queimador catalítico opcional
Opções (especifique no momento do pedido)
- Uma variedade de controladores digitais sofisticados, programadores multissegmentos e registradores de dados com opções de comunicação digital está disponível - mais informações sobre controladores
- Entrada de gás para operação em atmosfera modificada (não estanque a gás)
- Soprador pré-aquecido até 650ºC
- Queimador de propano ou comburente catalítico para combustão segura de debinding.
- Placa de suporte reforçada para carga de superfície de 500 kg/m² ao invés de 250 kg/m²
- Aquecedor inferior para uma temperatura mais uniformizada (esta opção não pode ser combinada com a placa de suporte reforçada)
- Opções de resfriamento rápido

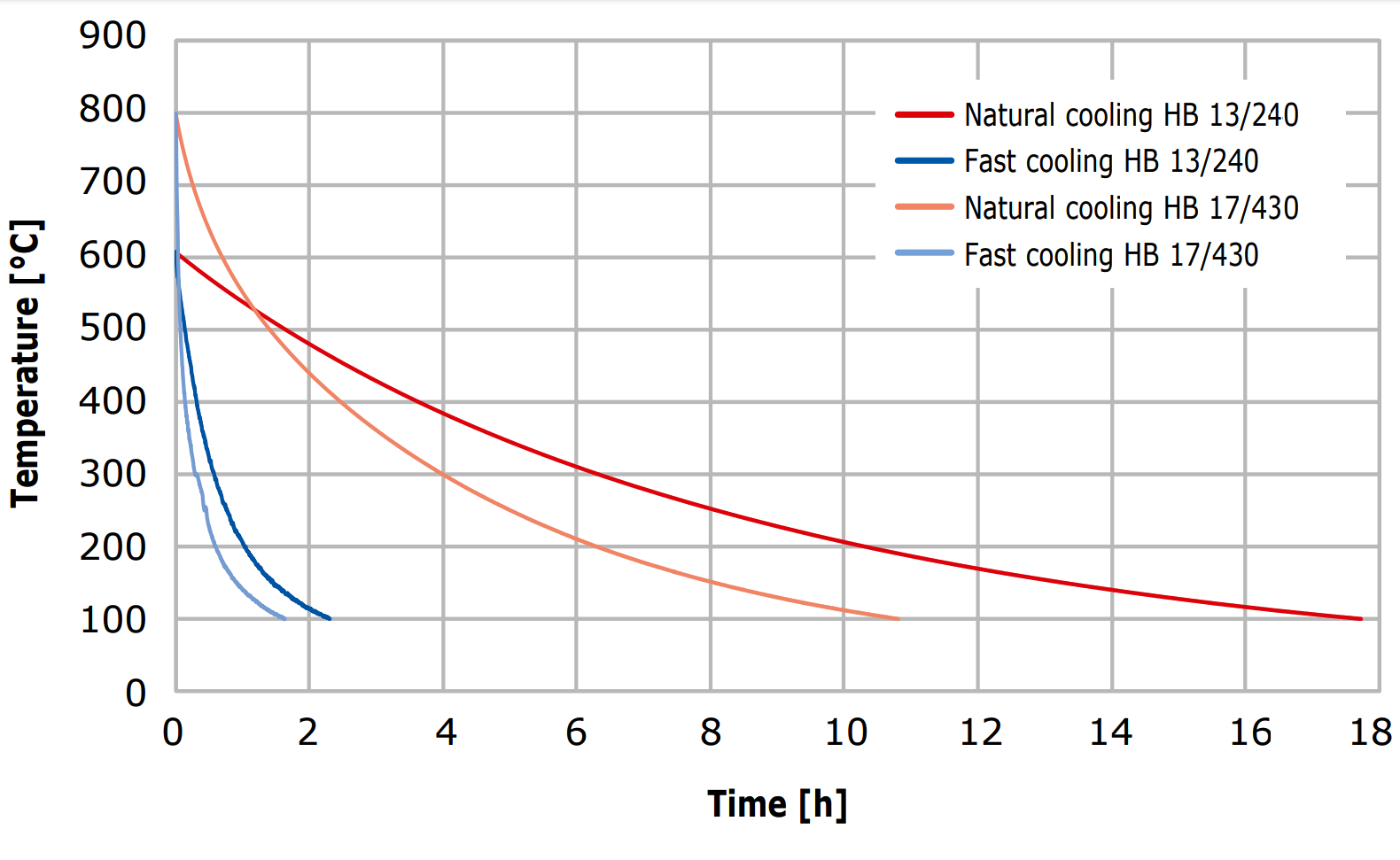

Comparação da opção de resfriamento natural e forçada
Forno de Cobertura Superior - HB Detalhes técnicos

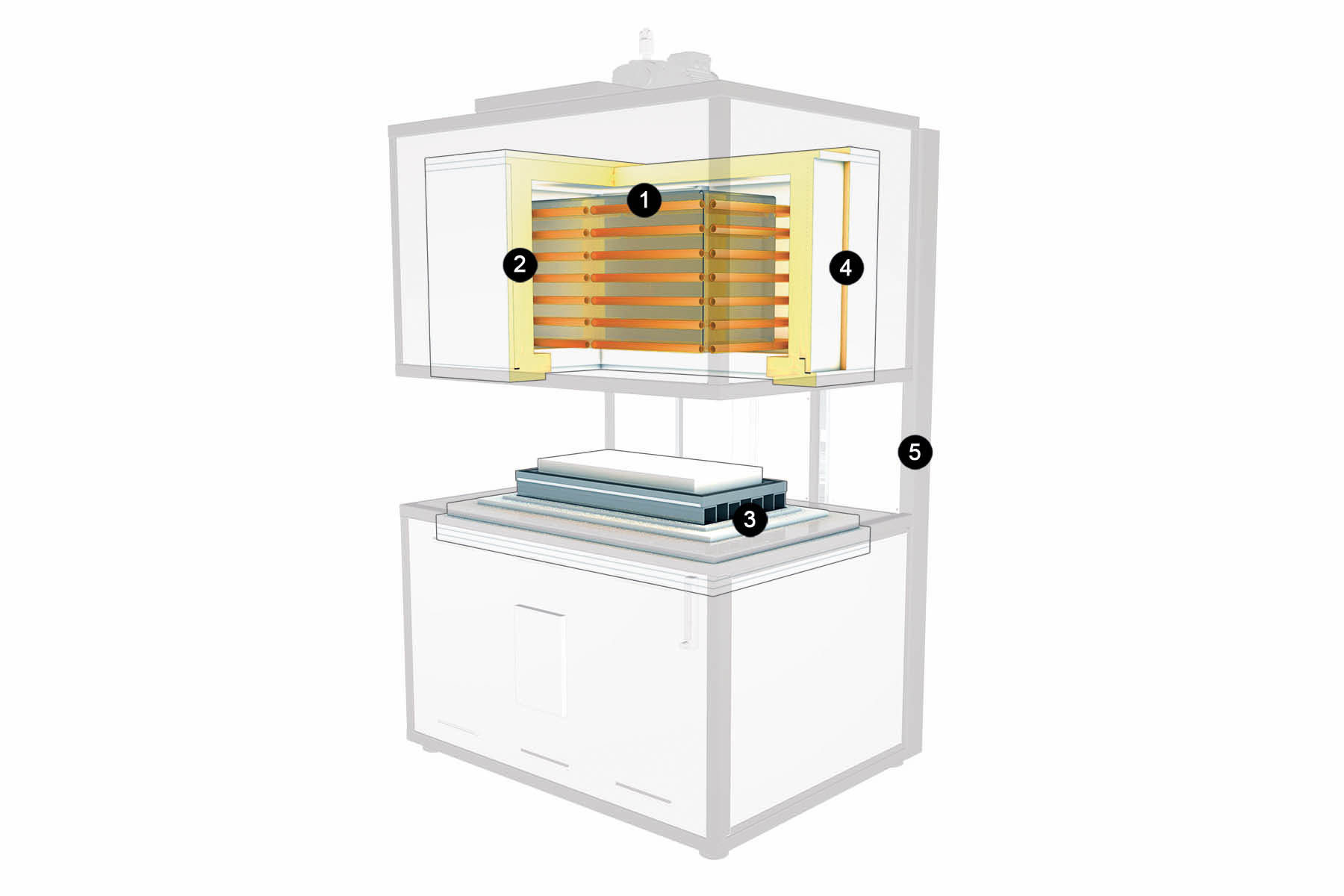

Visão interna
- Elementos de aquecimento FeCrAl até 1600 °C
- Isolamento de baixa massa térmica
- Cobertura: forno firme; Carregamento inferior: forno móvel
- Cobertura: capuz móvel; Carregamento inferior: tampa estável
- Estrutura
Vista interna do forno de cobertura HB
Forno de Cobertura Superior - HB Dados Técnicos
| Temp. Máx. (°C) | Uniformidade entre 800°C e Tmax (°C) [DIN 17052] | Máx. taxa de aquecimento (°C/min) | Tempo de resfriamento (h) | Dimensões: Interno A x C x P (mm) |
Dimensões: Externo A x C x P (mm) |
Volume (l) | Potência máxima (kW) | |
|---|---|---|---|---|---|---|---|---|
| HB__/80 | 1700, 1800 | ± 5 | 5, 10, 10, 10 | 12, 14, 14, 14 | 500 x 400 x 400 | 2580 x 1245 x 1650 | 80 | 18, 45, 50, 60 |
| HB__/160 | 1700, 1800 | ± 5 | 5, 10, 10, 10 | 14, 14, 14, 14 | 500 x 800 x 400 | 2525 x 1475 x 1650 | 160 | 30, 80, 85, 90 |
| HB__/240 | 1600, 1700, 1800 | -- | -- | 14 | 500 x 1200 x 400 | 2200 x 2200 x 1200 | 240 | -- |
| HB__/430 | 1600, 1700, 1800 | -- | -- | -- | 600 x 1200 x 600 | 2500 x 2200 x 1500 | 430 | -- |
| HB__/560 | 1600, 1700, 1800 | -- | -- | -- | 780 x 1200 x 600 | 2700 x 2200 x 1400 | 560 | -- |
| HB-BL__/240 | 1600, 1700, 1800 | -- | -- | 14 | 500 x 1200 x 400 | 3600 x 2200 x 2500 | 240 | 63, 65, 69, 75 |
| HB-BL__/430 | 1600, 1700, 1800 | -- | -- | -- | 600 x 1200 x 600 | 3700 x 2200 x 2700 | 430 | -- |
