A Carbolite TSR forgó csőkemence a TS felnyitható csőkemence képességeivel rendelkezik - kiegészítve még a nagy mennyiségű, szabadon szóródó anyagok, pl. porok kezeléséhez szükséges berendezésekkel.
A TSR forgó csőkemence a tartókeretben vízszintes elhelyezett felnyitható csőkemencéből és az izzítócsövet akár 10 ford/perc fordulatszámmal forgatni képes meghajtóegységből áll. A tartókeret manuálisan megdönthető max. 6˚-ig, a feldolgozandó anyag jellegétől függően.
Az izzítócső egyszerűen kicserélhető - az alkalmazás különböző fizikai vagy kémiai követelményeinek megfelelően.
Opcionális beépített gázrendszer kiegészítéssel a felhasználó módosított atmoszféra alatt is működtetheti a TSR forgó csőkemencét.
Áttekintés
- Max. hőmérséklet: 1150 °C
- Kemence átmérője: 125 mm
- Fűtött hossz(ak): 1000 mm
- Fűtött zónák száma: 1-zónás vagy 3-zónás
- Irány: vízszintes
TSR Forgó csőkemence "Leading Heat Technology"
A Carbolite cég új típusú csőkemencéi a jövő termékei. Több, mint 80 évnyi kemenceépítési tapasztalat, stabil kialakítás, minőségi komponensek és modern esztétikus forma.
A TSR kemence forgó mozgása segít megnövelni az izzítócsőben lévő minta anyagának az atmoszférával érintkező felületét, ez lerövidíti a reakcióidőt és növeli a kihozatali hányadot. Az 5 literes vibrációs adagoló és a neki megfelelő térfogatú gyűjtőtartály a TSR forgó csőkemencét a folyamatos üzemű hőkezelési eljárások ideális eszközévé teszi.
Minőségi fűtőelemek
- kiváló hőmérséklethomogenitás
- gyors felfűtés és lehűtés
- felülmúlhatatlan hőmérséklethomogenitás az egész fűtött hosszban
Minőségi hőszigetelés
- alacsony energiaigény
- alacsony hőmérsékletű külső burkolat
- hosszú élettartam
? Kattints rám! - AR-Model
Ha ezt a weboldalt egy kompatibilis mobileszközön nézi, akkor a "kocka" ikonra kattintva megtekintheti a termék kiterjesztett valóság képét.
TSR Forgó csőkemence Hőmérsékletszabályozás és adatátvitel
Aries Plus Érintőképernyő Kontrollérő
TSR forgó csőkemence alapkiépítésben fel van szerelve Ethernet kommunikációval és 24 szegmensben programozható hőmérsékletszabályozóval:
- 1-zónás csőkemencék Carbolite EPC3016P1 hőmérsékletszabályozóval
- 3-zónás csőkemencék Carbolite AriesPlus érintőképernyős hőmérsékletszabályozóval
Opciók
- túlhevülésgátló (ajánlott értékes minta védelméhez és felügyelet nélküli használathoz)
- különböző modern digitális hőmérsékletszabályozók, többszegmensű hőmérsékletprogrammal, digitális adatrögzítőhöz való csatlakozással. Ezek felszerelhetők RS485 vagy Ethernet kommunikációval. További információk
TSR Forgó csőkemence Módosított atmoszféra és anyagáramlás
A gázrendszer a tartókeretbe van beépítve, már rendeléskor meg kell adni a szükséges gázok típusát és szabályozásuk módját. Manuális áramlásmérők vagy digitális tömegáramszbályozók választhatók.
A TSR forgó csőkemencéhez különböző izzítócsövek szerezhetők be. Kérjük vegyék figyelembe, hogy a maximális működési hőmérséklet függ a választott izzítócső fizikai tulajdonságaitól.
A minta csőkemencébe történő helyes adagolása érdekében a TSR csőkemence alapkiépítéséhez 5 literes tölcsér és vibrációs adagoló is tartozik. A feldolgozott anyagot manuális ürítőszeleppel ellátott, 5 literes gyűjtőtartály fogja fel.
Opciók
- módosított atmoszféra alatti munkát lehetővé tevő gázcsatlakozási készlet
- inert gáz csomagok max. 3 nem reaktív gáz használatát engedik meg (manuális vagy automatikus gázszabályozóval)
- tölcsér csavaros adagolóval

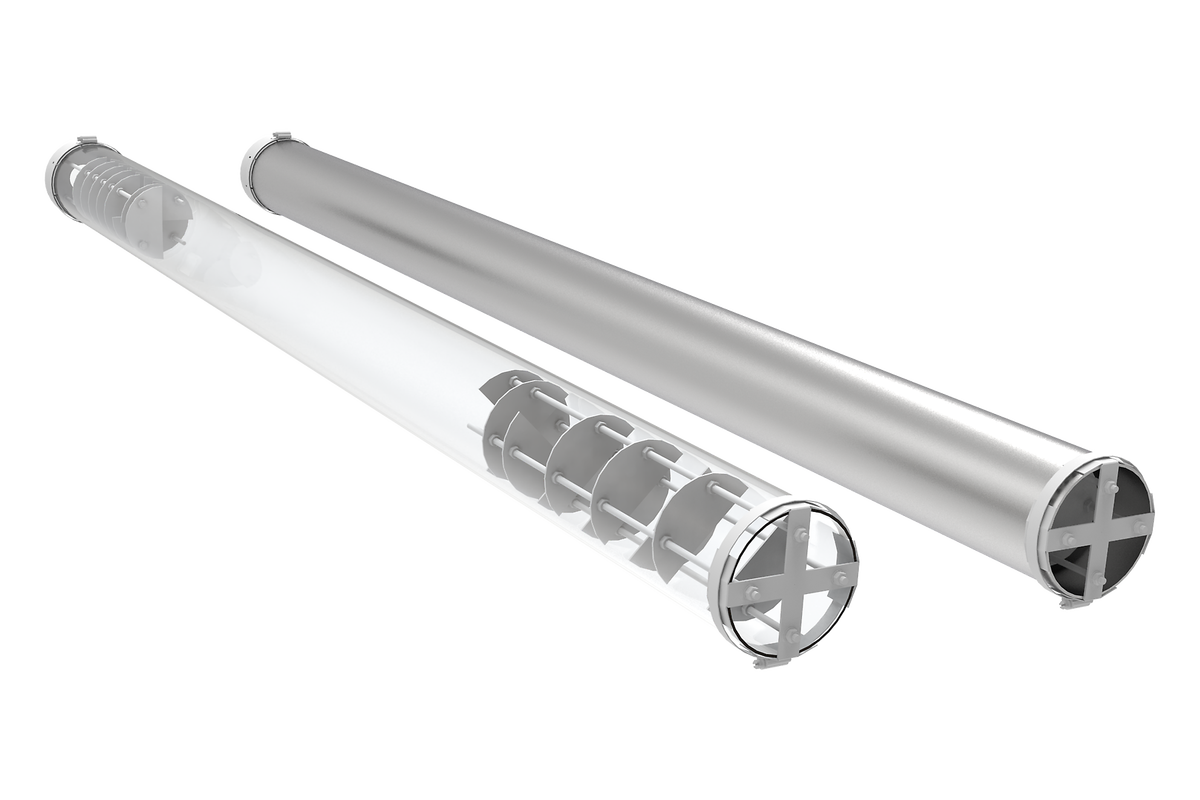

Kvarc (alapkiépítés) és fém (opció) izzítócső
Gázáramlás szabályozása digitális áramlásmérővel
TSR Forgó csőkemence Opcionális felhasználói kialakítások
Az évek során hatalmas tudásanyag gyűlt össze a felhasználók különböző forgó csőkemencés alkalmazásai támogatásában. Bizonyos alkalmazások hasznosíthatják a következő opcionális felhasználói kialakításokat:
A minta anyaga mozgását segítő elemek:
- fémes, helikális izzítócsőbetétek: ezek az anyagnak az izzítócsövön át történő mozgása szabályozására szolgálnak
- adagolást segítő kocogtató és forgató elemek
- kaparó rudak vagy huzalok az izzítócsőben
- vízhűtésű gyűjtőedény
- automatikus ürítőszelep
- gőzbevezetés - tömegáramszabályozókkal ellátott, digitális szabályozású gőzölögtető/keverő egység vivőgáz és (N2) víz adagolásához

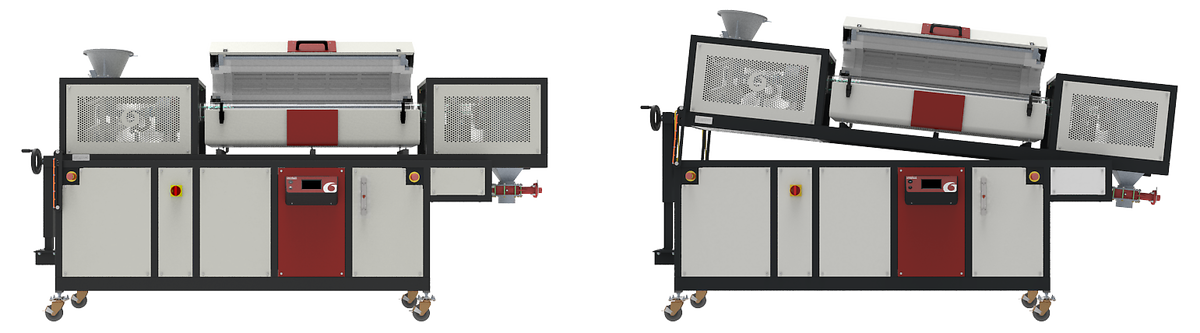

TSR Forgó csőkemence Dőlésszög
A minta átáramlása elősegítésére a TSR csőkemence izzítócsöve manuális működtetésű emelővel max. 6°-ban megdönthető. A dőlésszög megválasztásával a felhasználó szabályozhatja az anyagnak a forgó csőkemence fűtött zónájában való tartózkodási idejét; a dőlésszög változtathatósága biztosítja, hogy a TSR forgó csőkemence a granulátumoktól kezdve a pormintákig sokféle, különböző szemcseméretű anyag feldolgozására képes.
Alkalmazási példák Torrefaction & bioszén
A torrefaction egy termokémiai folyamat, amelyet oxigén hiányában végeznek a biomassza részleges bomlásának előidézésére. A biomasszából víz és illékony anyagok szabadulnak fel, és egy szilárd, száraz anyag, az úgynevezett bioszén keletkezik. Bizonyos alkalmazásokban a bioszén felhasználható a hagyományos fosszilis tüzelőanyagok helyettesítésére, így segítve a CO2-kibocsátás csökkentését.
Ebben a videóban mind a RETSCH SM 300 vágómalmot, mind a CARBOLITE GERO TSR forgócsöves kemencét a bioszén tüzelőanyag előállítására szolgáló torrefaction folyamat részeként használták.
A Verder Scientific vállalatai olyan megoldásokat kínálnak, amelyekkel a folyamat minden lépését támogathatják, a minta előkészítésétől és elemzésétől kezdve a hőkezelésen át a hőkezelésig és még sok másig.
Termékvideó: Torrefaction with Carbolite Gero & Retsch
TSR Forgó csőkemence Műszaki adatok
| Max. hőmérséklet (°C) | Izzítócső max. külső átmérője (mm) | Fűtött zónák száma | Fűtött hossz (mm) | Izzítócső hossza (mm) | Méretek: kívül mag x szél x mély (mm) |
Max. teljesítmény (W) | |
|---|---|---|---|---|---|---|---|
| TSR1 11/125/1000 | 1150 | 125 | 1 | 1000 | 2000 | 1830 x 3150 x 700 | 6000 |
| TSR3 11/125/1000 | 1150 | 125 | 3 | 1000 | 2000 | 1830 x 3150 x 700 | 6000 |
Típusjelölések magyarázata
| TSR1 1/125/1000 | Fűtött zónák száma: 1-zónás vagy 3-zónás |
| TSR1 11/125/1000 | Max. hőmérséklet: 1150 °C |
| TSR1 11/125 / 1000 | Kemence átmérője: 125 mm |
| TSR1 11/125 1000 | Fűtött hossz(ak): 1000 mm |
Figyelem
- folyamatos üzemben max. hőmérséklet 1050 °C
(max. hőmérséklet az izzítócső anyagától is függ) - N-típusú hőelemmel van felszerelve mindegyik kemence
