La gamma di forni tubolari rotativi TSR di Carbolite incorpora le stesse innovazioni sviluppate per la gamma di forni tubolari TS con l'attrezzatura necessaria per elaborare grandi lotti di materiale a flusso libero, come le polveri.
Nell'ampia gamma TSR vengono offerti anche forni tubolari rotativi montati orizzontalmente su un telaio di base e dotati di un sistema di rotazione a frizione, che consente rotazioni del tubo di lavoro fino a 10 giri/min. Il telaio può essere inclinato manualmente fino ad un angolo massimo di 6˚ per adattarsi alle esigenze del materiale in lavorazione.
I tubi di lavoro accessori possono essere facilmente sostituiti per soddisfare i diversi requisiti fisici o chimici del processo.
I sistemi di gas integrati opzionali consentono agli utenti di equipaggiare il TSR per il funzionamento in atmosfera modificata.
Panoramica
- Massima temperatura: 1150 °C
- Diametro: 125 mm
- Lunghezza riscaldata: 1000 mm
- Numero di zone riscaldate: a singola zona o a tre zone
- Orientamento: orizzontale
Forni tubolari rotativi TSR Leader tecnologico di trattamenti termici
Grazie agli oltre 80 anni di esperienza nell'ingegneria dei trattamenti termici, la nuova gamma di forni tubolari di Carbolite unisce il design all'efficienza, combinando così gli ultimi sviluppi tecnologici con una costruzione solida, componenti di alta qualità e un'estetica elegante e moderna.
Il movimento rotatorio del TSR aiuta ad aumentare l'area superficiale del materiale esposto all'atmosfera all'interno del tubo di lavoro, contribuendo ad accelerare i tempi di reazione e a migliorare la resa complessiva. Un alimentatore vibrante con capacità di 5 litri e la relativa tramoggia di raccolta rendono il TSR la scelta ideale per i processi di trattamento termico continui.
Elementi riscaldanti di qualità
- Eccellente uniformità della temperatura
- Incredibile velocità di riscaldamento e raffreddamento
- Uniformità di temperatura insuperabile su tutta la lunghezza riscaldata
Isolamento termico di qualità
- Ridotti consumi energetici
- Ridotta temperatura delle superfici esterne
- Progettati per durare nel tempo
? Click! - AR-Model
Visualizzando questa pagina web su un dispositivo mobile compatibile è possibile fare clic sull'icona "cubo" che consente di visualizzare un'immagine di realtà aumentata del prodotto.
Forni tubolari rotativi TSR Controllo temperatura e Comunicazioni
Controller Touch Screen Aries Plus
I forni tubolari rotativi TSR sono dotati di comunicazione ethernet e di un controllore programmabile con 24 segmenti di serie:
- Forni a singola zona dotati di controller Carbolite EPC3016P1
- Forni a tre zone dotati di controller touch-screen CC-T1 di Carbolite
Opzioni
- Protezione da superamento temperatura massima (consigliato per proteggere contenuti di valore e per funzionamento incustodito)
- È disponibile una gamma di sofisticati controller digitali, programmatori multi-segmento e data logger con opzioni di comunicazione digitale. Più informazioni
Forni tubolari rotativi TSR Atmosfera modificata e movimento del materiale
Il sistema del gas è integrato nel telaio del forno, mentre i gas richiesti e il metodo di controllo devono essere specificati al momento dell'ordine. Le opzioni includono flussometri manuali o controllori della portata massica digitali.
Il TSR è disponibile con un'ampia gamma di diversi tubi di lavoro. La temperatura massima di esercizio del forno dipende dalle proprietà del materiale del tubo di lavoro selezionato.
Per controllare con precisione il flusso del campione nel forno, il TSR è dotato di una tramoggia da 5 litri e di un alimentatore vibrante. È inclusa anche una tramoggia di raccolta da 5 litri con valvola di scarico manuale per raccogliere in sicurezza il materiale lavorato.
Opzioni
- Kit di collegamento gas per consentire il funzionamento in atmosfera modificata
- I moduli del pacchetto di gas inerte consentono l'utilizzo di un massimo di 3 gas non reattivi (disponibili con controllo manuale o automatico)
- Input hopper with screw feeder
Tubo di lavoro al quarzo standard e tubo di lavoro metallico opzionale
Controllo del flusso di gas tramite un flussometro digitale
Forni tubolari rotativi TSR Opzioni di design personalizzato
Offriamo un patrimonio di conoscenze decennale basato su innumerevoli applicazioni mediante l'utilizzo di forni tubolari rotanti. Alcune applicazioni beneficiano di un'ampia gamma di opzioni personalizzate, tra cui:
Opzioni di movimento per facilitare il movimento del materiale, tra cui:
- Inserti metallici per tubi di lavoro elicoidali. Questi sono usati per controllare il movimento del materiale attraverso il tubo di lavoro
- Alimentatori e agitatori
- Barre o fili raschianti all'interno del tubo di lavoro
- Tramoggia di raccolta raffreddata ad acqua
- Valvola di scarico automatizzata
- Iniezione di vapore - unità di evaporazione/miscelazione a controllo digitale con regolatori di portata massica per l'erogazione di un gas di trasporto (N2) e acqua
Forni tubolari rotativi TSR Angolo di inclinazione
Per favorire il flusso di materiale attraverso il tubo di lavoro, il TSR può essere inclinato fino a un massimo di 6° utilizzando la ruota di avvolgimento manuale. Regolando l'angolo di inclinazione, l'operatore può controllare il tempo di permanenza del materiale all'interno della zona riscaldata del forno. La possibilità di modificare l'angolo garantisce alla TSR la flessibilità di lavorare un'ampia gamma di materiali con varie granulometrie, dai granuli alla polvere.
Esempi applicativi Torrefazione e bio-carbone
La torrefazione è un processo termochimico effettuato in assenza di ossigeno per provocare la decomposizione parziale della biomassa. L'acqua e i volatili vengono rilasciati dalla biomassa per rilasciare un materiale solido e secco noto come bio-carbone. Per alcune applicazioni, il bio-carbone può essere utilizzato per sostituire i tradizionali combustibili fossili, contribuendo così a ridurre le emissioni di CO2.
In questo video, sia il mulino a taglienti RETSCH SM 300 che il forno tubolare rotativo CARBOLITE TSR sono stati utilizzati come parte di un processo di torrefazione per creare combustibile bio-carbone.
Le società Verder Scientific forniscono soluzioni per supportare il vostro processo in ogni fase, dalla preparazione e analisi dei campioni al trattamento termico e altro ancora.
Video di prodotto: Torrefaction with Carbolite Gero & Retsch
Forni tubolari rotativi TSR Dati tecnici
| Temperatura massima (°C) | Max. diametro esterno del tubo accessorio (mm) | Numero di zone riscaldate | Lunghezza riscaldata (mm) | Lunghezza del tubo di lavoro (mm) | Dimensioni: Esterne H x W x D (mm) | Massima potenza (W) | |
|---|---|---|---|---|---|---|---|
| TSR1 11/125/1000 | 1150 | 125 | 1 | 1000 | 2000 | 1830 x 3150 x 700 | 6000 |
| TSR3 11/125/1000 | 1150 | 125 | 3 | 1000 | 2000 | 1830 x 3150 x 700 | 6000 |
Spiegazione dei nomi dei modelli
| TSR1 1/125/1000 | Numero di zone riscaldate: a singola zona o a tre zone |
| TSR1 11/125/1000 | Massima temperatura: 1150 °C |
| TSR1 11/125 / 1000 | Diametro: 125 mm |
| TSR1 11/125 1000 | Lunghezza riscaldata: 1000 mm |
Nota Bene
- La temperatura massima di esercizio continuo è 1050 °C
(Temperatura di esercizio massima dipendente dal materiale del tubo di lavoro) - Tutti i forni sono dotati di termocoppia di tipo N

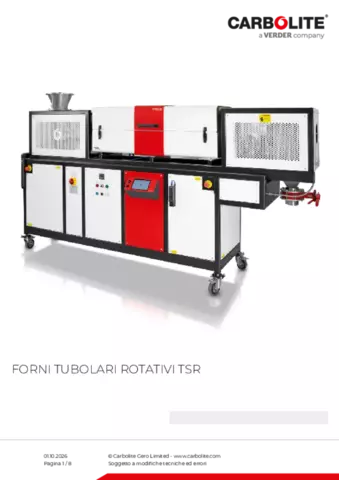

Forni tubolari rotativi TSR Scarica
