Die TSR-Drehrohrofenbaureihe von Carbolite umfasst dieselben Innovationen, die für die TS-Klapprohröfen entwickelt wurden, mit den Ausrüstungen, die für die Verarbeitung großer Chargen von frei fließendem Material, wie z. B. Pulver, erforderlich sind.
Die TSR-Baureihe besteht aus einem Klapprohrofen, der horizontal auf einem Gestell montiert und mit Zahnrädern angetrieben ist, das eine Drehung des Arbeitsrohrs mit bis zu 10 U/min ermöglicht. Der Rahmen kann manuell bis zu einem maximalen Winkel von 6˚ gekippt werden, um den Anforderungen des zu verarbeitenden Materials gerecht zu werden.
Die Arbeitsrohre können leicht ausgetauscht werden, um den unterschiedlichen physikalischen oder chemischen Anforderungen eines Prozesses zu entsprechen.
Optional eingebaute Gassysteme ermöglichen es dem Benutzer, den TSR-Drehrohrofen für den Betrieb unter einer modifizierten Atmosphäre auszurüsten.
Kurzübersicht
- Maximaltemperatur: 1150 °C
- Ofen Ø: 125 mm
- Beheizte Länge(n): 1000 mm
- Anzahl der Heizzonen: Eine Zone oder drei Zonen
- Ausrichtung: horizontal
TSR Drehrohrofen Serie Führende Wärmetechnik
Die neue hochwertige Rohrofenserie von Carbolite wurde nach höchsten Standards entwickelt. Der Höhepunkt von über 80 Jahren Erfahrung in der Wärmetechnik; Kombination der neuesten technologischen Entwicklungen mit solider Konstruktion, hochwertigen Komponenten und einer schlanken, modernen Ästhetik.
Durch die Drehbewegung des TSR wird die Oberfläche des Probenmaterials, die der Atmosphäre im Arbeitsrohr ausgesetzt ist, vergrößert, wodurch die Reaktionszeiten verkürzt und die Gesamtausbeute verbessert werden. Eine Vibrationszuführung mit einem Fassungsvermögen von 5 Litern und ein entsprechender Auffangtrichter machen den TSR zur idealen Wahl für kontinuierliche Wärmebehandlungsprozesse.
Hochwertige Heizelemente
- Hervorragende Temperaturhomogenität
- Schnelle Aufheiz- und Abkühlraten
- Unübertroffene Temperaturhomogenität über die gesamte beheizte Länge
Hochwertige Isolierung
- Niedriger Energieverbrauch
- Niedrige Gehäusetemperatur
- Auf Langlebigkeit ausgelegt
? Klick mich an! - AR-Model
Beim Besuch dieser Webseite auf einem kompatiblen Tablet oder Smartphone können Sie mit einem Klick auf das Würfel-Icon klicken ein Augmented Reality-Bild des Gerätes sehen.
TSR Drehrohrofen Serie Temperaturregler & Schnittstellen
Aries Plus Touchscreen-Controller
TSR-Drehrohröfen sind standardmäßig mit einer Ethernet Schnittstelle und einem Programmregler mit 24 Segmenten ausgestattet:
- Einzoniger Ofen mit Carbolite EPC3016P1 Regler
- Dreizoniger Ofen mit Carbolite AriesPlus Touch-Regler
Optionen
- Übertemperaturschutz (empfohlen zum Schutz sehr wertvoller Proben und für den unbeaufsichtigten Betrieb)
- Große Auswahl digitaler PID-Regler, Programmregler und Datenspeicher mit verschiedenen Schnittstellen. Weitere Informationen
TSR Drehrohrofen Serie Veränderte Atmosphäre und Materialbeförderung
Der Drehrohrofen Carbolite TSR kann mit Gasanschlüssen ausgestattet werden, um Anwendungen unter modifizierter Atmosphäre zu ermöglichen. Das Gassystem ist in den Rahmen des Ofens eingebaut. Die benötigten Gase und die Kontrollmethode müssen bei der Bestellung angegeben werden. Zu den Optionen gehören manuelle Durchflussmesser oder digitale Massendurchflussregler. Der TSR ist mit verschiedenen Arbeitsrohren erhältlich. Bitte beachten Sie, dass die maximale Betriebstemperatur von den Eigenschaften des gewählten Arbeitsrohrmaterials abhängt. Um den Fluss des Probenmaterials in den Ofen genau zu steuern, ist der TSR standardmäßig mit einem 5-Liter-Trichter und einer Vibrationsrinne ausgestattet. Ein 5-Liter-Sammelbehälter mit manuellem Auslassventil ist ebenfalls enthalten, um das verarbeitete Material sicher aufzufangen.
Optionen
- Gasanschluss-Kit, für den Betrieb unter modifizierter Atmosphäre
- Schutzgas-Pakete ermöglichen Verwendung von bis zu 3 nicht reaktiven Gasen (erhältlich mit manueller oder automatischer Steuerung)
- Einfülltrichter mit Schneckenförderer
Standard-Quarzarbeitsrohr und optionales Metallarbeitsrohr
Kontrolle des Gasflusses durch einen digitalen Durchflussmesser
TSR Drehrohrofen Serie Individuelle Gestaltungsmöglichkeiten
Wir verfügen über Kenntnissen, die wir über Jahre hinweg bei der Unterstützung von Kunden mit ihren Drehrohrofenanwendungen aufgebaut haben. Bestimmte Anwendungen profitieren von einer Auswahl an kundenspezifischen Optionen:
Optionen für die Materialbeförderung, um die Bewegung des Materials zu unterstützen, einschließlich:
- Schraubenförmige metallische Einsätze für Arbeitsrohre. Diese werden verwendet, um die Bewegung des Materials durch das Arbeitsrohr zu steuern
- Probenbehälter mit Vibrationsrinne
- Abstreifleisten oder Drähte im Arbeitsrohr
- Wassergekühlter Sammelbehälter
- Automatisches Auslassventil
- Wasserdampfeinlass - digital geregelte Verdampfer-/Mischeinheit mit Massendurchflussreglern für die Zufuhr von Trägergas (N2) und Wasserdampf
TSR Drehrohrofen Serie Neigungswinkel
Zur Unterstützung des Materialflusses durch das Arbeitsrohr kann der TSR mit Hilfe des manuellen Wickelrads um maximal 6° geneigt werden. Durch die Einstellung des Neigungswinkels kann der Bediener die Verweilzeit des Materials in der beheizten Zone des Drehrohrofens steuern. Die Möglichkeit, den Winkel zu ändern, gewährleistet, dass der TSR die Flexibilität hat, viele verschiedene Materialien mit unterschiedlichen Korngrößen zu verarbeiten, von Granulat bis Pulver.
Anwendungsbeispiele Torrefizierung & Biokohle
In diesem Video werden die RETSCH Schneidmühle SM 300 und der CARBOLITE GERO Drehrohrofen TSR als Teil eines Torrefizierungsprozesses zur Herstellung von Biokohlebrennstoff eingesetzt.
Produktvideo: Torrefaction with Carbolite Gero & Retsch
TSR Drehrohrofen Serie Technische Daten
| Maximaltemperatur (°C) | Max. Außendurchmesser Arbeitsrohr (mm) | Anzahl beheizter Zonen | Beheizte Länge (mm) | Länge des Arbeitsrohrs (mm) | Außenabmessungen H x B x T (mm) | Max. Leistung (W) | |
|---|---|---|---|---|---|---|---|
| TSR1 11/125/1000 | 1150 | 125 | 1 | 1000 | 2000 | 1830 x 3150 x 700 | 6000 |
| TSR3 11/125/1000 | 1150 | 125 | 3 | 1000 | 2000 | 1830 x 3150 x 700 | 6000 |
Modellnamen erklärt
| TSR1 1/125/1000 | Anzahl der Heizzonen: Eine Zone oder drei Zonen |
| TSR1 11/125/1000 | Maximaltemperatur: 1150 °C |
| TSR1 11/125 / 1000 | Ofen Ø: 125 mm |
| TSR1 11/125 1000 | Beheizte Länge(n): 1000 mm |
Bitte beachten Sie
- Die maximale Dauerbetriebstemperatur beträgt 1050 °C (Maximale Betriebstemperatur abhängig vom Werkstoff des Arbeitsrohrs)
- Alle Öfen sind mit Thermoelement Typ N ausgestattet

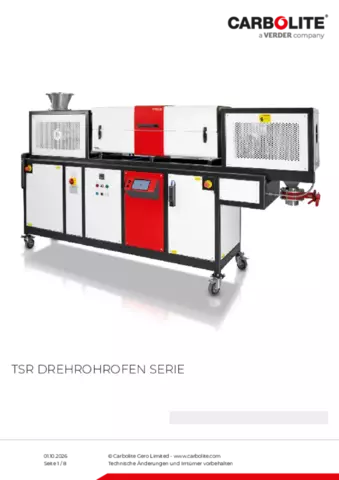

TSR Drehrohrofen Serie Downloads
