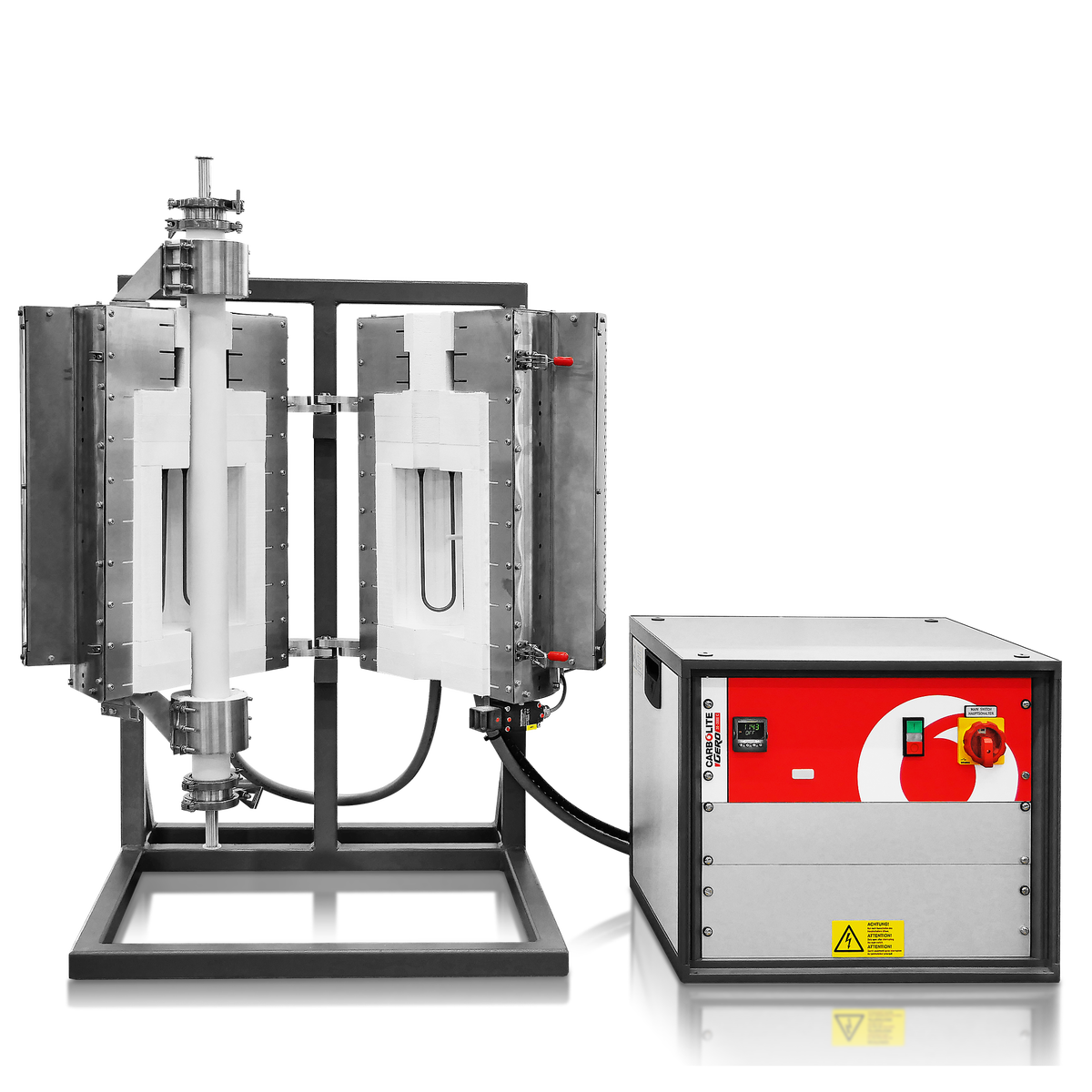

A HTRV-A (Hochtemperatur Rohrofen, vertikal) felnyitható függőleges csőkemence 1700 °C-ig működtethető.
E kialakítás előnye, hogy könnyen behelyezhetők izzítócsövek vagy sok csatlakozással ellátott, egész reaktorok is. A kemence nyitó mechanizmusa az izzítócső és a benne lévő minta gyorsabb lehűtését teszi lehetővé.
A szigetelés többrétegű, könnyű kerámiagyapot. Alapkiépítésű kemencében a hőmérsékletszabályozó hőelemei a fűtött zóna közepén vannak elhelyezve.
Egyedi kialakítások és sokféle csőkemence tartozékok szerezhetők még be.
Alkalmazási példák
megeresztés, elszenesítés, kristálynövesztés, "debinding", gázmentesítés, szárítás, keményítés, fém fröccsöntés (MIM: metal injection molding), pirolízis, gyors prototípusgyártás, szinterelés, szublimálás, szintézis, temperálás
Alapkiépítés jellemzői
- max. hőmérséklet 1600 és 1700 °C
- programozható EPC3016P1 hőmérsékletszabályozó
- túlhevülés elleni védőkapcsoló
- függőleges használatra
- akár 100 mm külső átmérőjű izzítócsöveket is képes befogadni módosított atmoszférában történő alkalmazásokhoz
- fűtött hossz 120, 250, 500 vagy 700 mm
- B-típusú hőelem
- kis hőtehetetlenségű kerámiagyapot hőszigetelés
- függőlegesen felfüggesztett MoSi2 fűtőelemek
- 3 m vezetékkel csatlakoztatott külön vezérlőegység
- Ethernet kommunikáció
Opciók (már a rendeléskor megadandók)
- többféle nagyteljesítményű digitális, szegmensenként programozható hőmérsékletszabályozó és adatgyűjtő digitális kommunikációs opciókkal - további információk
- különböző anyagú izzítócsövek nagy választéka
- szigetelő és hővédő csővégek (kevesebb hőveszteség, jobb hőmérséklethomogenitás, izzítócső védelme hősokktól); kemence függőleges üzemeltetésekor feltétlen ajánlott
- kiegészítők vákuumos és védőgázos üzemmódhoz - további információk
- vákuumcsomagok csúszólapátos vagy turbomolekuláris vákuumszivattyúval
- hosszabb fűtött hosszak
- L'-állvány a kényelmes használathoz
- oxigénérzékelő inert gáz csomagokhoz
- 6 m hosszú vezeték a kemence és a szabályozó között - csatlakozókkal
HTRV-A - Felnyitható csőkemencék 1700°C-ig Műszaki jellemzők

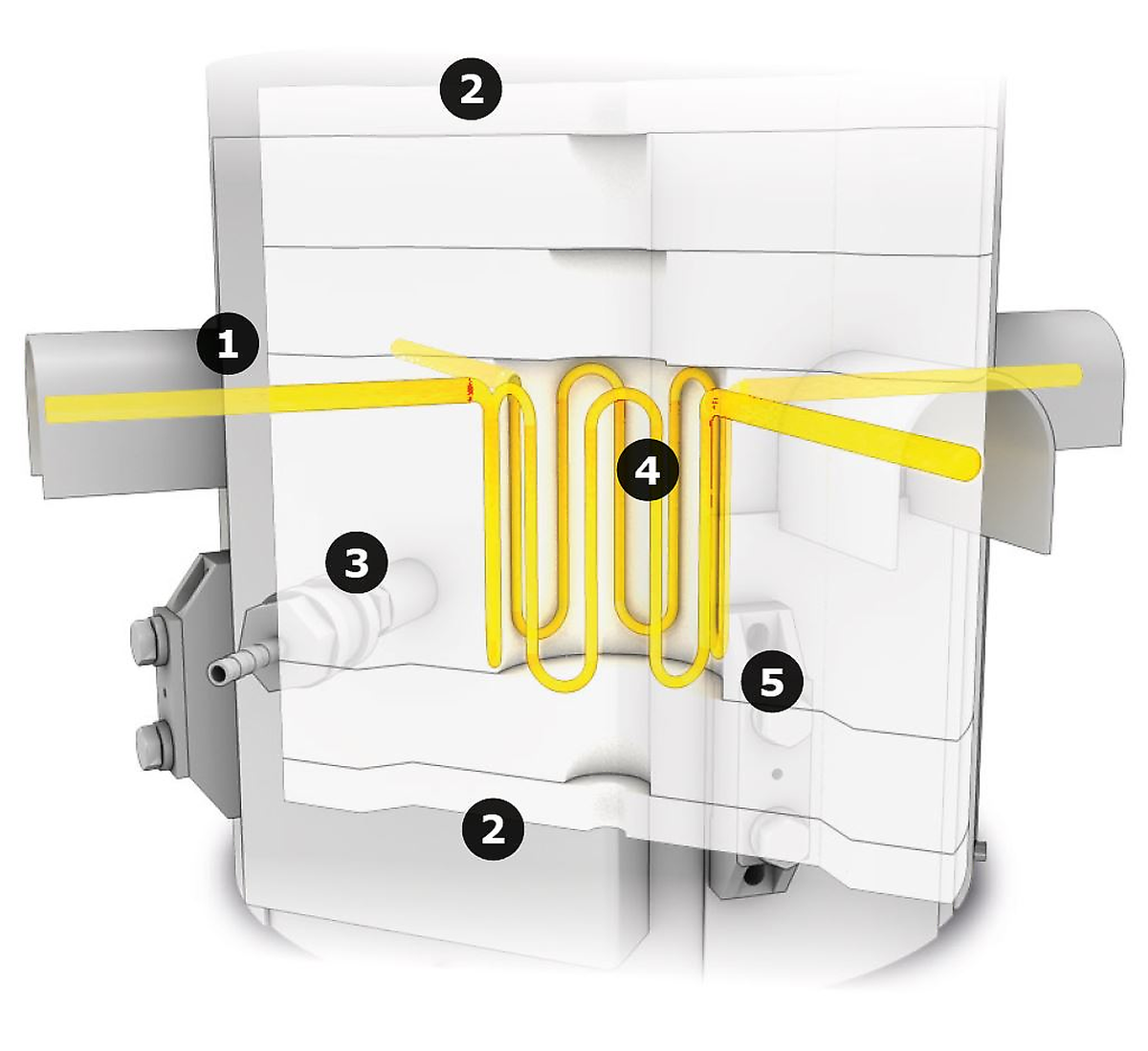

HTRV-A felnyitható csőkemence belülről
- külső burkolat
- csővégi kerámiaszál szigetelés
- kemencetest kerámiaszál szigetelés
- fűtőelemek
- kerámiaszál belső szigetelés
Belső nézet the HTRV-A split tube furnace

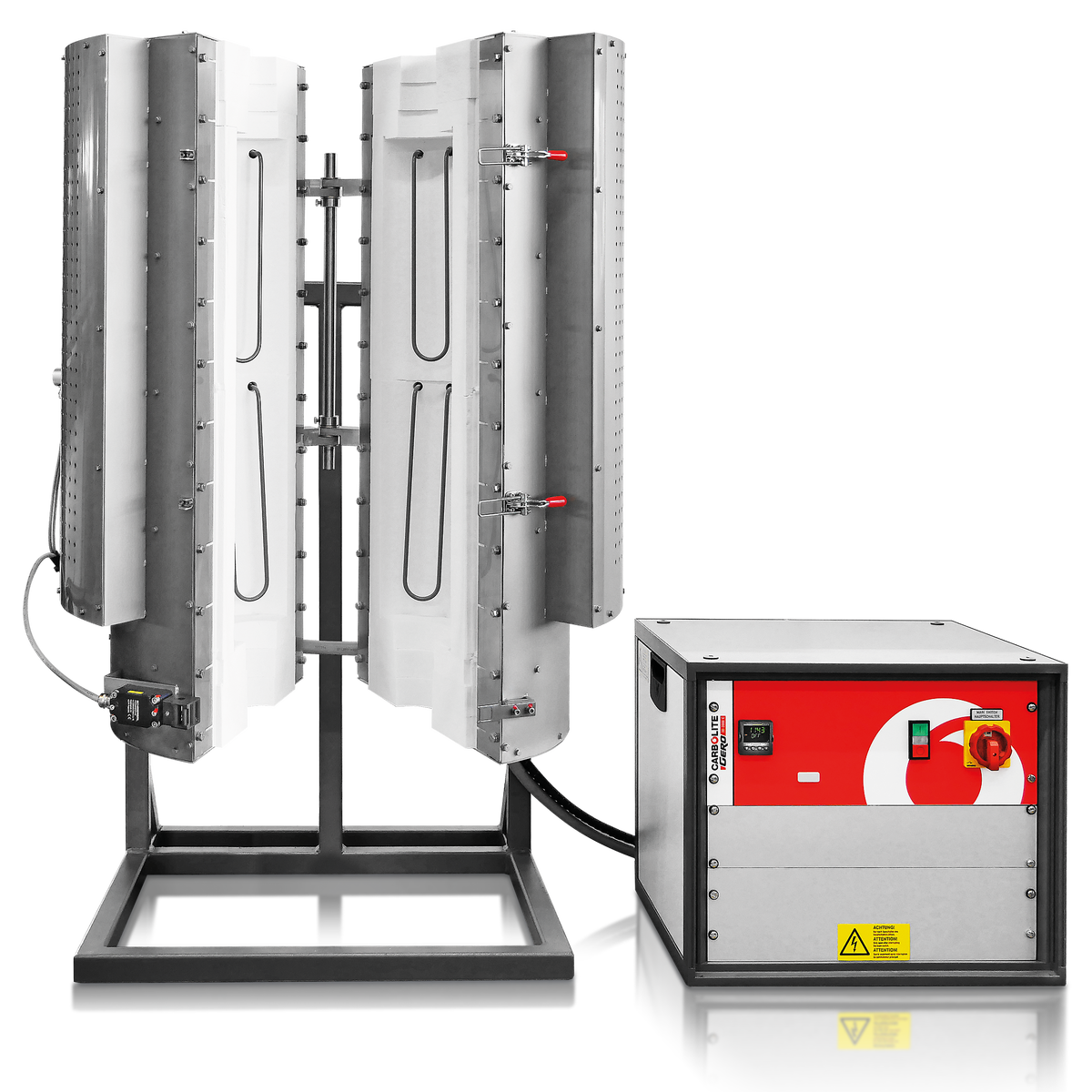

HTRV-A - Felnyitható csőkemencék 1700°C-ig Példák
HTRV-A 17/70/250 csőkemence opcionális állvánnyal és izzítócső csomaggal
HTRV-A 17/70/250 csőkemence inertgáz izzítócsomaggal

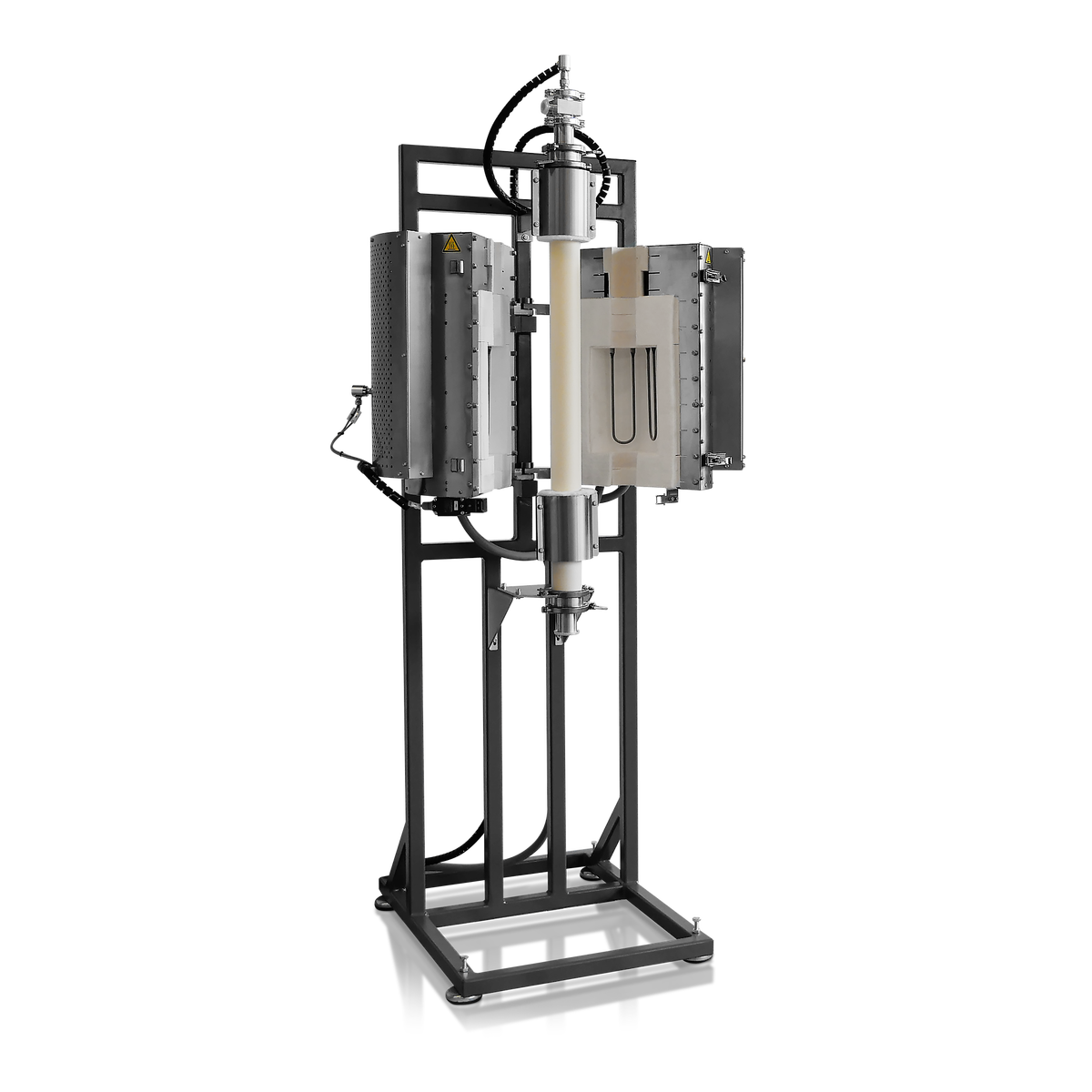

HTRV-A 17/70/250 csőkemence ‘L’-állvánnyal
HTRV-A - Felnyitható csőkemencék 1700°C-ig Műszaki adatok
| Max. hőmérséklet (°C) | Cső külső átmérője (mm) | Fűtött hossz (mm) | Méretek: kívül mag x szél x mély (mm) |
Kemence súlya (kg) | Levegőhöz ajánlott csőhossz (mm) | Védőgázokhoz ajánlott csőhossz (mm) | Vezérlőegység mérete mag x szél x mély (mm) | Vezérlőegység súlya (kg) | Homogén zóna hossza ±5°C (mm) | Teljesítmény (W) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTRV-A __/70/120 | 1600 | 70 | 120 | 700 x 700 x 890* | 65 | 470 | 910 | 850 x 550 x 700 | 60 | 50 | 4800 |
| HTRV-A __/70/250 | 1600,1700 | 70 | 250 | 800 x 600 x 890* | 75 | 600 | 1040 | 850 x 550 x 700 | 90 | 125 | 6000 |
| HTRV-A __/70/500 | 1600,1700 | 70 | 500 | 1050 x 700 x 890* | 120 | 850 | 1290 | 850 x 550 x 700 | 90 | 250 | 8000 |
| HTRV-A __/70/700 | 1600,1700 | 70 | 700 | 1250 x 800 x 990* | 170 | 1050 | 1490 | 850 x 550 x 700 | 120 | - | 19000 |
| HTRV-A __/100/500 | 1600,1700 | 100 | 500 | 1050 x 800 x 990* | 140 | 850 | 1290 | 850 x 550 x 700 | 120 | - | 13000 |
| HTRV-A __/100/700 | 1600,1700 | 100 | 700 | 1250 x 800 x 990* | 170 | 1050 | 1490 | 850 x 550 x 700 | 120 | - | 19000 |
