Раскладные трубчатые печи HTRV-A могут работать как в вертикальном, так и в горизонтальном положении с максимальной температурой до 1700°C. Раскладная конструкция печей облегчает установку рабочей трубки или даже реакторов со сложной системой циркуляции газа, а также обеспечивает быстрый нагрев и охлаждение образцов. Теплоизоляция выполнена из легкого многослойного керамического волокна. Для измерения температуры печи также оснащаются термопарой, устанавливаемой в центре зоны нагрева. Компания Carbolite предлагает широкий выбор аксессуаров и опций, позволяя создать идеальный инструмент для термообработки с учетом любых требований заказчиков.
Примеры применения
отжиг, обугливание, рост кристаллов, удаление связующих, дегазация, сушка, закалка, литье металлов (MIM), пиролиз, быстрое прототипирование, спекание, сублимация, синтез, закалка
Стандартные функции
- Максимальная рабочая температура 1600 и 1700 °C
- Программируемый контроллер EPC3016P1 на 24 сегмента
- Отдельный контроллер с функцией защиты от перегрева
- Печь оптимизирована для работы в вертикальном положении
- Может использоваться с рабочими трубками наружным диаметром до 100 мм для работы с регулируемой газовой средой
- Длина зоны нагрева 120, 250, 500 или 700 мм
- Термопара высокого класса типа B
- Теплоизоляция из керамического волокна с низкой удельной теплоемкостью
- Высококачественные нагревательные элементы из дисилицида молибдена (MoSi2), устанавливаемые в подвесном положении
- В комплект поставки печи входит отдельный блок управления с кабелем длиной 3 м
- Подключение по сети Ethernet
Дополнительные возможности (укажите при заказе)
- Предлагается линейка современных цифровых контроллеров, мультисегментных программируемых контроллеров и устройств регистрации данных с опциями цифровой связи - больше информации по ссылке
- Предлагается широкий ассортимент дополнительных рабочих трубок, выполненных из различных материалов
- Теплоизоляционные заглушки и экраны защиты от излучений для предотвращения потерь тепла и улучшения однородности температуры
- Торцевые уплотнения для работы с регулируемой газовой средой и вакуумом - больше информации по ссылке
- В комплект для вакуумирования может входить роторно-лопастной или турбомолекулярный насос
- Увеличение длины зоны нагрева
- L-образная опора для удобства установки
- Датчик кислорода
- Кабель длиной 6 м для подключения блока управления
HTRV-A - Раскладные трубчатые печи до 1700°C Технические характеристики
Печь HTRV-A, вид изнутри
1) Внешний кожух
2) Торцевая теплоизоляция из керамического волокна
3) Теплоизоляция корпуса из керамического волокна
4) Нагревательные элементы
5) Внутренняя теплоизоляция из керамического волокна
View inside the HTRV-A split tube furnace
HTRV-A - Раскладные трубчатые печи до 1700°C Примеры
HTRV-A 17/70/250 с опциональной подставкой и комплектом рабочей трубки
HTRV-A 17/70/250 с комплектом для работы с инертными газами

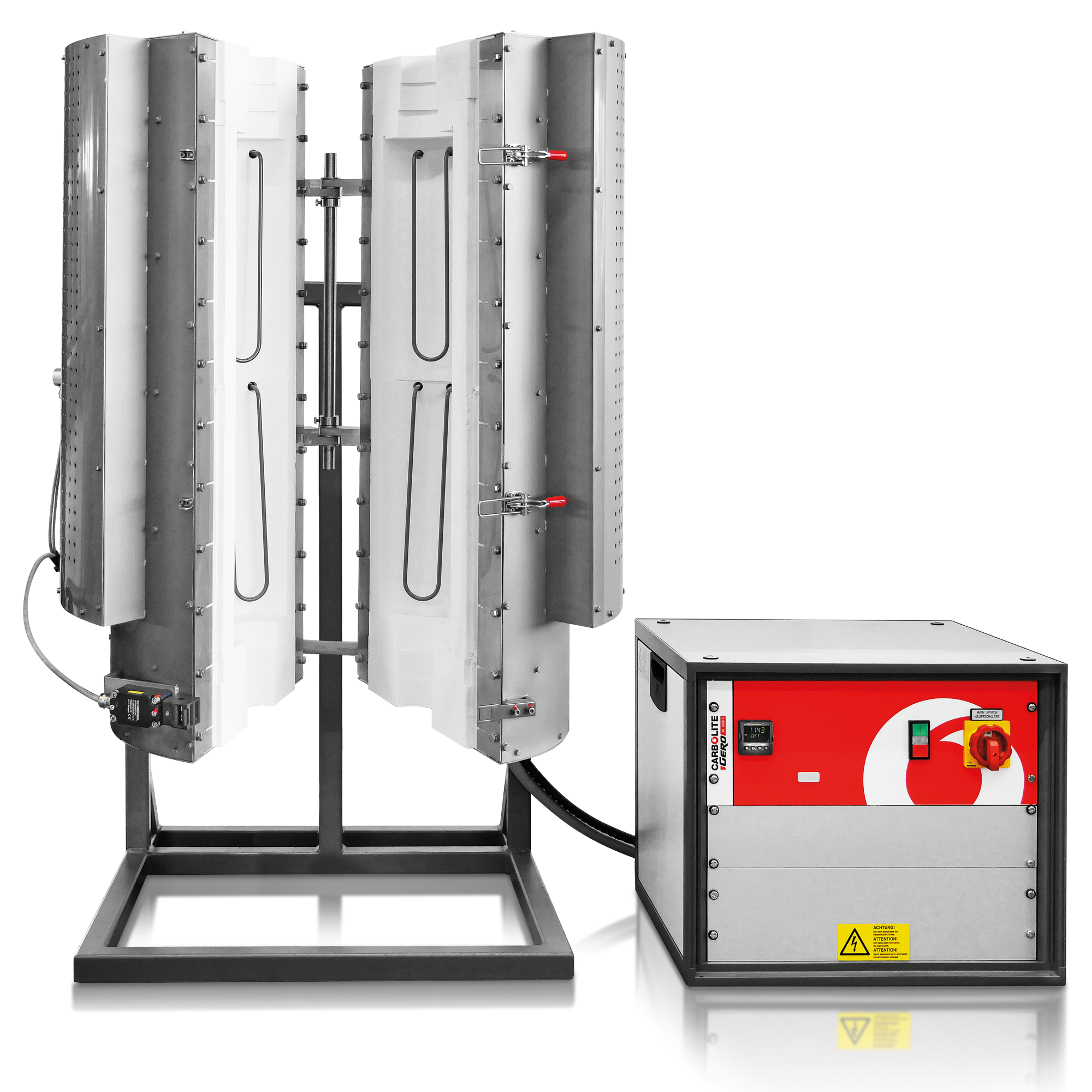

HTRV-A 17/100/700 со стойкой
HTRV-A - Раскладные трубчатые печи до 1700°C Характеристики
| Максимальная температура (°C) | Макс. наружный диаметр доп. рабочей трубки (мм) | Длина зоны нагрева (мм) | Габаритные размеры печи В x Ш x Г (мм) | Вес печи (кг) | Длина трубки для работы на воздухе (мм) | Длина трубки для работы с регулируемой газовой средой (мм) | Размеры блока управления ВxШxГ (мм) | Вес блока управления (кг) | Длина зоны однородной температуры ±5°C (мм) | Мощность (Вт) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTRV-A __/70/120 | 1600 | 70 | 120 | 700 x 700 x 890* | 65 | 470 | 910 | 850 x 550 x 700 | 60 | 50 | 4800 |
| HTRV-A __/70/250 | 1600,1700 | 70 | 250 | 800 x 600 x 890* | 75 | 600 | 1040 | 850 x 550 x 700 | 90 | 125 | 6000 |
| HTRV-A __/70/500 | 1600,1700 | 70 | 500 | 1050 x 700 x 890* | 120 | 850 | 1290 | 850 x 550 x 700 | 90 | 250 | 8000 |
| HTRV-A __/70/700 | 1600,1700 | 70 | 700 | 1250 x 800 x 990* | 170 | 1050 | 1490 | 850 x 550 x 700 | 120 | - | 19000 |
| HTRV-A __/100/500 | 1600,1700 | 100 | 500 | 1050 x 800 x 990* | 140 | 850 | 1290 | 850 x 550 x 700 | 120 | - | 13000 |
| HTRV-A __/100/700 | 1600,1700 | 100 | 700 | 1250 x 800 x 990* | 170 | 1050 | 1490 | 850 x 550 x 700 | 120 | - | 19000 |

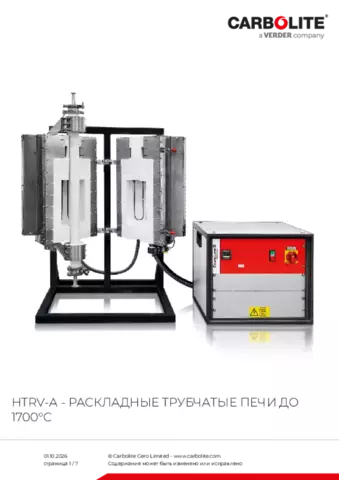

HTRV-A - Раскладные трубчатые печи до 1700°C Скачать
