De HTRV-A scharnierende buisovens hebben een maximale bedrijfstemperatuur van 1700°C.
De gesplitste verwarmingsmodule maakt ofwel eenvoudige positionering van de werkbuis mogelijk of positionering rond reactoren met vaste eindflenzen. Het scharnierende ontwerp kan ook een snellere koeling van monsters mogelijk maken. Het regelthermokoppel is in het midden van de verwarmingszone gemonteerd. Koelkanalen zijn in de behuizing ingebouwd om te helpen bij convectiekoeling van de buitenbehuizing.
De twee ovenkamerhelften bestaan uit hoogwaardige isolatieplaten met verticaal hangende MoSi2 verwarmingselementen. Een veiligheidsschakelaar beschermt de operator door de verwarmingselementen uit te schakelen zodra de oven wordt geopend.
De buisoven wordt zonder statief geleverd, zodat klanten deze in hun eigen apparatuur kunnen inbouwen. Er zijn optionele 'L'-staanders verkrijgbaar, waardoor de ovens zelfdragend kunnen zijn.
Toepassingsvoorbeelden
gloeien, carbonisatie, kristalgroei, ontbinden, ontgassen, drogen, verharding, metaal injectie vormgieten (MIM), pyrolyse, rapid prototyping, sinteren, sublimering, synthese, temperen
Standaard functies
- 1600 en 1700 °C maximale bedrijfstemperaturen
- Programmeerbare EPC3016P1 controller
- Overtemperatuursbeveiliging
- Ontworpen voor verticaal gebruik
- Functioneert met werkbuizen tot buitendiameter 100 mm voor gebruik met gemodificeerde atmosfeer
- Verwarmde lengtes van 120, 250, 500 of 700 mm
- Hoogwaardig type B thermokoppel
- Keramische vezel met lage thermische massa
- Verticaal hangende MoSi2-verwarmingselementen van hoge kwaliteit
- Geleverd met aparte regelkast en 3 m kabel, stekker en contactdoos
- Ethernet communicaties
Opties (te specifiëren bij bestelling)
- Een reeks gesoftisticeerde digitale controllers, multisegment sturingen en data loggers met digitale communicatie opties is beschikbaar - meer informatie over controllers
- Bijkomende werkbuizen in diverse materialen
- Isolatie-plugs & hitte stralingsschilden om warmteverlies tegen te gaan & de uniformiteit te verbeteren
- Pakketten voor gemodificeerde atmosfeer en vacuüm beschikbaar - Meer informatie
- Vacuümpakketten met naar keuze een schottenpomp of een turbomoleculaire pomp zijn beschikbaar
- Langere verwarmde lengtes
- 'L' stand for convenient usage
- Zuurstof sensor voor inerte gas paketten
- 6 m lange kabel tussen de oven en de controlebox met stekker en aansluitpunt
Scharnierende Buisoven tot 1700°C - HTRV-A Technische details
Bekijk de binnenkant van de HTRV-A scharnierende buisoven
View inside the HTRV-A split tube furnace
Scharnierende Buisoven tot 1700°C - HTRV-A Voorbeelden
HTRV-A 17/70/250 met optionele stand en werkbuis-pakket
HTRV-A 17/70/250 met inert gas pakket
HTRV-A 17/100/700 met optioneel l ‘L’ stand
Scharnierende Buisoven tot 1700°C - HTRV-A Technische Gegevens
| Max temp (°C) | Max buitendiameter werkbuis (mm) | Verwarmde lengte (mm) | Afmetingen: Buiten H x B x D (mm) | Furnace weight (kg) | Buis lengt voor gebruik in lucht (mm) | Buis lengte voor gebruik met veranderde atmosfeer (mm) | Control module dimensions H x W x D (mm) | Control module weight (kg) | Uniforme lengte ±5°C (mm) | Vermogen (W) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HTRV-A __/70/120 | 1600 | 70 | 120 | 700 x 700 x 890* | 65 | 470 | 910 | 850 x 550 x 700 | 60 | 50 | 4800 |
| HTRV-A __/70/250 | 1600,1700 | 70 | 250 | 800 x 600 x 890* | 75 | 600 | 1040 | 850 x 550 x 700 | 90 | 125 | 6000 |
| HTRV-A __/70/500 | 1600,1700 | 70 | 500 | 1050 x 700 x 890* | 120 | 850 | 1290 | 850 x 550 x 700 | 90 | 250 | 8000 |
| HTRV-A __/70/700 | 1600,1700 | 70 | 700 | 1250 x 800 x 990* | 170 | 1050 | 1490 | 850 x 550 x 700 | 120 | - | 19000 |
| HTRV-A __/100/500 | 1600,1700 | 100 | 500 | 1050 x 800 x 990* | 140 | 850 | 1290 | 850 x 550 x 700 | 120 | - | 13000 |
| HTRV-A __/100/700 | 1600,1700 | 100 | 700 | 1250 x 800 x 990* | 170 | 1050 | 1490 | 850 x 550 x 700 | 120 | - | 19000 |

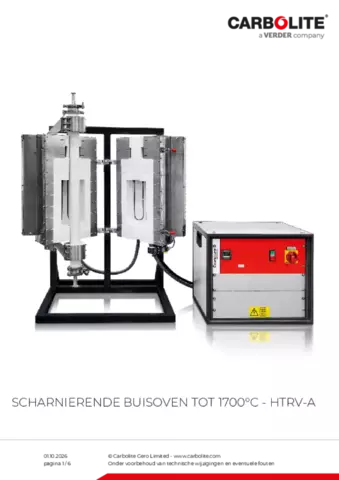

Scharnierende Buisoven tot 1700°C - HTRV-A Downloads
