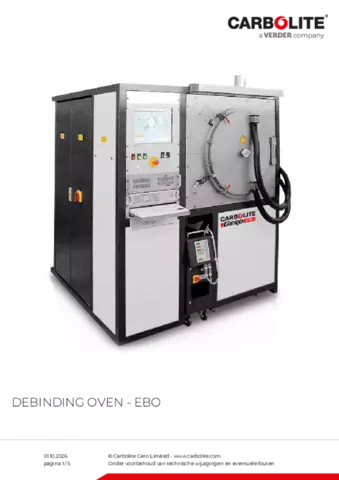

Debinding Oven - EBO

De EBO-ontbindoven is speciaal ontworpen om te voldoen aan de strenge eisen die komen kijken bij katalytisch ontbinden.

De EBO is een ideale oplossing voor het verwijderen van bindmiddelen uit matrijzen gemaakt van BASF Catamold®-grondstof. Deze vormen worden algemeen groene delen genoemd. De ontbindoven bereikt een maximale temperatuur van 150 °C en is verkrijgbaar in twee maten: 120 liter (rechthoekige bruikbare ruimte 400 mm x 400 mm x 700 mm) en 250 liter (rechthoekige bruikbare ruimte 500 mm x 500 mm x 1000 mm).

Metalen spuitgieten (MIM) en Keramische spuitgieten (CIM) is een groeiende moderne productietechnologie. MIM- en CIM-productieprocessen bestaan uit 4 stappen: grondstof samenvoegen tot grondstof, grondstof tot de gewenste vorm vormen waardoor een groen deel ontstaat, ontbinden en sinteren. Ontbinden is de meest veeleisende bewerking in dit proces. Het ontbinden van Catamold®-grondstof wordt katalytisch uitgevoerd met salpeterzuur. Dit proces vereist nauwkeurige controle van zowel het temperatuurprofiel als de gasdruk.

Bij de EBO-ontbindoven kan de operator kiezen tussen een vaste tijd en een volledig automatische ontbinding. De automatische aanpassing is in staat om het einde van het proces te detecteren en de CIM-toepassingen te beëindigen. De wanddikte is beperkt tot een monster van ongeveer 4 mm. De oven is uitgerust met een interlock-functie om de operationele veiligheid te garanderen door middel van een aanraakpaneel.

Het ontbindingsproces begint met een stikstofzuivering om het zuurstofgehalte in de oven te verlagen. Zodra de ideale procestemperatuur is bereikt, wordt gasvormig salpeterzuur in de oven met een vaste snelheid gespoeld. De stikstofgasstroom moet hoger worden gehouden dan de salpeterzuurgasstroom. Dit wordt gedaan om te voorkomen dat het systeem een explosief mengsel vormt.

In een zure dampomgeving wordt het bindmiddel uit de groene delen verwijderd. Deze verwijdering is het resultaat van een chemische reactie die begint vanaf het oppervlak dat zich in het gietstuk beweegt. De ontbindingssnelheid varieert met de deeltjesgrootte van het metaalpoeder en ligt over het algemeen tussen 1 – 4 mm / h. Het polymeerbindmiddel gaat rechtstreeks van de vaste stof naar het salpeterzuur zodra een temperatuur van 120 °C is bereikt.

De reactie resulteert in formaldehydevorming als bijproduct. Formaldehyde kan worden gedetecteerd door de temperatuur van de naverbrander van de EBO te bewaken. Wanneer de formaldehydeproductie is voltooid, wordt het verwijderen van het bindmiddel voltooid. Zodra de EBO heeft gedetecteerd dat de verwijdering van het zuurdampmilieu is voltooid, wordt het met stikstof gereinigd. De ontbindingsstap is voltooid en de groene delen kunnen worden overgebracht naar een sinteroven.

• Water heated vessel up to 150°C
• Dosing and circulation of nitric acid and Nitrogen
• Debinding degree controlled
• Certified safety management
