Carbolite's veelzijdige nieuwe TSO-serie roterende / oscillerende reactorbuisovens omvat hoogwaardige verwarmingselementen en een innovatief thermisch isolatieontwerp om eersteklas prestaties te bereiken met behoud van zowel lagere behuizingstemperaturen als stroomverbruik.
De TSO-buisoven is in twee helften gesplitst en scharnierend aan de achterkant; pneumatische dempingssteunen aan beide uiteinden zorgen voor een soepele opening. De mogelijkheid om de oven te openen, maakt het gemakkelijker voor operators om vaten, zoals reactoren, met eindflenzen in te brengen waardoor ze moeilijk in een niet-gesplitste oven zouden kunnen ingebracht worden.
De TSO roterende reactorbuisoven is speciaal ontworpen voor het verwerken of testen van poedervormige of korrelige materialen bij hoge temperaturen. In de oven is een kwartsvat aangebracht waarin materialen worden geplaatst. Een aandrijfsysteem met variabele snelheid roteert de container binnen de verwarmde zone onder een hoek van 314° om een oscillerende beweging te creëren. Optionele pakketten toebehoren bieden standaard of gecanneleerde vaten en de mogelijkheid om te werken onder lucht of een gemodificeerde gasatmosfeer.
Product Video: TSO Roterende Reactor Buisoven Serie
Overzicht
- Maximum temperatuur: 1100 °C
- Reactie container Ø : 120 mm
- Verwarmde lengtes: 400, 600, 800, 1000 mm
- Aantal verwarmde zones: 1 zone of 3 zones
- Orientatie: horizontaal
TSO Roterende Reactor Buisoven Serie Toonaangevende Hitte Technologie
Het nieuwe assortiment buisovens van Carbolite is het toppunt van ovenontwerp. Het hoogtepunt van meer dan 80 jaar ervaring in thermische engineering; een combinatie van de laatste technologische ontwikkelingen met een solide constructie, hoogwaardige componenten en een strakke, moderne esthetiek.
De oscillerende beweging van de TSO-oven met roterende buis helpt het oppervlak te vergroten van het monstermateriaal dat wordt blootgesteld aan de atmosfeer in het vat, waardoor de reactietijden worden versneld en de algehele opbrengst wordt verbeterd.
Hoge kwaliteit verwarmingselementen
- Uitstekende temperatuursuniformiteit
- Snelle opwarming en afkoeling
- Ongeëvenaarde temperatuuruniformiteit over de gehele verwarmde lengte
Hoge kwaliteit thermische isolatie
- Laag energie-verbruik
- Lage temperatuur aan externe behuizing
- Ontworpen voor lange levensduur
? Click me! - AR-Model
Door deze webpagina op een compatibel mobiel apparaat te bekijken, kunt u op het ‘kubus’ -pictogram klikken om een augmented reality-afbeelding van de TSO te bekijken.

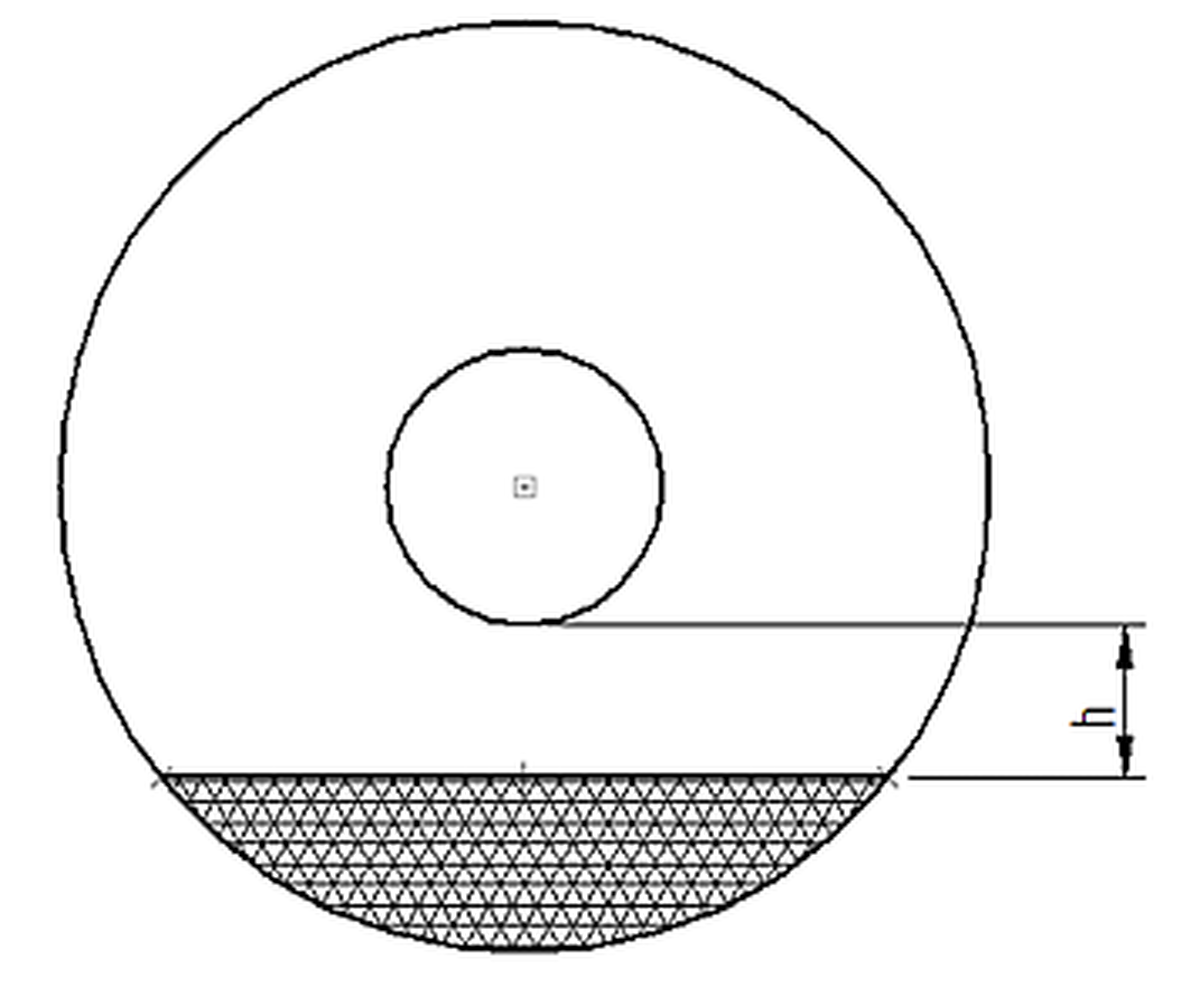

TSO Roterende Reactor Buisoven Serie TSO-vaartuigcapaciteit
| Heated length (mm) | Reaction chamber length (mm) | Capacity (ml) | Fill fraction | Maximum mass (g) | h (mm) |
|---|---|---|---|---|---|
| 400 | 330 | 620 | 16% | 1300 | 20 |
| 600 | 530 | 990 | 16% | 2000 | 20 |
| 800 | 730 | 1360 | 16% | 2700 | 20 |
| 1000 | 930 | 1740 | 16% | 3500 | 20 |
Rotary reactor vessel
TSO Roterende Reactor Buisoven Serie Temperatuurscontrole & communicaties
Aries Plus Touchscreen Besturingseenheid
TSO-buisovens zijn standaard uitgerust met ethernetcommunicatie en een programmeerbare controller met 24 segmenten:
- Enkelvoudige zone ovens, voorzien van de Carbolite EPC3016P1 controller
- Drie-zone ovens voorzien van de Carbolite AriesPlus controller met aanraakscherm
Opties
- Oververhitting bescherming (aanbevolen om waardevolle inhoud te beschermen of voor onbewaakt gebruik) (1600°C modellen zijn standaard van deze optie voorzien)
- Een reeks gesofistikeerde digitale controllers, multi-segment sturingen en gegevens-schrijvers met digitale communicatie opties is beschikbaar. Meer informatie
TSO Roterende Reactor Buisoven Serie Toebehoren
Modified Atmosphere
De Carbolite TSO-serie roterende buisovens voor reactoren kan worden uitgerust met gasaansluitingen voor toepassingen in gemodificeerde atmosfeer.
Opties
- Standaard of gecanneleerde reactie containers
- Gas connectie kit om gebruik onder gemodificeerde atmosferen mogelijk te maken
- Inert-gaspakketmodules maken het gebruik van maximaal 3 niet-reactieve gassen mogelijk (verkrijgbaar met handmatige of automatische regeling)
Rotary reactor binnenkant van de TSB-oven
TSO Roterende Reactor Buisoven Serie Bevestiging configuraties
Ovengedeelte boven op de schakelkast
Standaard configuratie voor verwarmde lengtes tot 600 mm
Afneembaar oven gedeelte
Makkelijke overgang naar optionele bevestigingsmogelijkheden
Ovengedeelte en afzonderlijke schakelkast
Standaard configuratie voor verwarmde lengtes vanaf 800 mm
Optie: 4 m kabel uitbreiding
De 4 m kabel uitbreiding resulteert in een totale lengte van 6 m tussen de oven en de schakelkast
TSO Roterende Reactor Buisoven Serie Technische Gegevens
| TSO1 11/400 | TSO1 11/600 | TSO1 11/800 | TSO1 11/1000 | TSO3 11/600 | TSO3 11/800 | TSO3 11/1000 | |
|---|---|---|---|---|---|---|---|
| Max temp (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Opwarmtijd (min) | -- | -- | -- | -- | -- | -- | -- |
| Max doorlopende gebruikstemp (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Aantal verhitte zones | 1 | 1 | 1 | 1 | 3 | 3 | 3 |
| Afkoeltijd met deur open (min) | -- | -- | -- | -- | -- | -- | -- |
| Kamer afmetingen (mm) | ø 120 x 330 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 |
| Kamervolume (ml) | 620 | 990 | 1360 | 1740 | 990 | 1360 | 1740 |
| Trillingsfrequentie per minuut | 1 tot 8 | 1 tot 8 | 1 tot 8 | 1 tot 8 | 1 tot 8 | 1 tot 8 | 1 tot 8 |
| Rotatie in elke richting | 314° | 314° | 314° | 314° | 314° | 314° | 314° |
| Afmetingen: Extern H x W x D (mm) deur dicht | 665 x 1115 x 575 | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* |
| Afmetingen: Extern H x W x D (mm) deur open | 930 x 1115 x 655 | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* |
| Max vermogen (W) | 1860 | 2510 | 3160 | 3810 | 2510 | 3160 | 3810 |
| Gewicht (kg) | 88 | 106 | 119 | 137 | 106 | 119 | 137 |
Verklaring van modelnamen
| TSO1 11/600 | Aantal verwarmde zones: 1 zone of 3 zones |
| TSO1 11/60 | Maximum temperatuur: 1100 °C |
| TSO1 11/60 | Oven Ø: 400, 600, 800, 1000 mm |
Opgelet
- Maximale continue bedrijfstemperatuur is 1100°C
- Alle ovens zijn voorzien van thermokoppel type N
- *Oven met afzonderlijke control box
