Die vielseitige neue TSO-Dreh-/Oszillationsreaktor-Rohrofenserie von Carbolite verfügt über hochwertige Heizelemente und überzeugt mit einer innovativen Konstruktion der Wärmeisolierung. Dadurch wird eine erstklassige Leistung erzielt und sowohl die Gehäusetemperaturen als auch der Stromverbrauch reduziert.
Der TSO Drehreaktor-Ofen besteht aus einem aufklappbarem Ofengehäuse; Gasdruckfedern sorgen für ein sanftes Öffnen. Der aufklappbare TSO ermöglicht die Nutzung eines Reaktors mit breiten Endflanschen, welcher nur schwer oder gar nicht in einem nicht-klappbaren Ofen eingesetzt werden könnte.
Der TSO-Drehreaktor-Ofen wurde speziell für die Verarbeitung oder Prüfung pulverförmiger Materialien oder Granulaten bei hohen Temperaturen entwickelt. Diese werden direkt in ein Quarzglas-Reaktionsrohr im Ofen eingebracht. Ein Antriebssystem mit variabler Geschwindigkeit oszilliert das Reaktionsrohr innerhalb der beheizten Zone um 314°. Optionale Zubehörpakete bieten neben dem Standard Reaktionsrohr mit glatter Innenfläche auch eine Variante mit innenliegenden Rippen zur besseren Durchmischung von Pulvern an und die Möglichkeit, unter Luft oder modifizierter Gasatmosphäre zu arbeiten.
Produktvideo: TSO Drehreaktor-Ofen-Serie
Kurzübersicht
- Maximaltemperatur: 1100 °C
- Reaktorkessel Ø : 120 mm
- Beheizte Länge(n): 400, 600, 800, 1000 mm
- Anzahl der Heizzonen: Eine Zone oder drei Zonen
- Ausrichtung: horizontal
TSO Drehreaktor-Ofen-Serie Führende Wärmetechnik
Die neue hochwertige Rohrofenserie von Carbolite wurde nach höchsten Standards entwickelt. Der Höhepunkt von über 80 Jahren Erfahrung in der Wärmetechnik; Kombination der neuesten technologischen Entwicklungen mit solider Konstruktion, hochwertigen Komponenten und einer schlanken, modernen Ästhetik.
Durch die oszillierende Bewegung des TSO-Drehrohrofens wird die Oberfläche des Probenmaterials, die der Atmosphäre innerhalb des Reaktionsrohrs ausgesetzt ist, vergrößert. Dies führt zu kürzeren Reaktionszeiten und zur Verbesserung der Gesamtausbeute.
Hochwertige Heizelemente
- Hervorragende Temperaturhomogenität
- Schnelle Aufheiz- und Abkühlraten
- Unübertroffene Temperaturhomogenität über die gesamte beheizte Länge
Hochwertige Isolierung
- Niedriger Energieverbrauch
- Niedrige Gehäusetemperatur
- Auf Langlebigkeit ausgelegt
? Klick mich an! - AR-Model
Beim Besuch dieser Webseite auf einem kompatiblen Tablet oder Smartphone können Sie mit einem Klick auf das Würfel-Icon klicken ein Augmented Reality-Bild des Gerätes sehen.
TSO Drehreaktor-Ofen-Serie TSO-Schiffskapazität
| Heated length (mm) | Reaction chamber length (mm) | Capacity (ml) | Fill fraction | Maximum mass (g) | h (mm) |
|---|---|---|---|---|---|
| 400 | 330 | 620 | 16% | 1300 | 20 |
| 600 | 530 | 990 | 16% | 2000 | 20 |
| 800 | 730 | 1360 | 16% | 2700 | 20 |
| 1000 | 930 | 1740 | 16% | 3500 | 20 |
Reaktionsrohr
TSO Drehreaktor-Ofen-Serie Temperaturregler & Schnittstellen
Aries Plus Touchscreen-Controller
TSO-Drehrohröfen sind standardmäßig mit einer Ethernet Schnittstelle und einem Programmregler mit 24 Segmenten ausgestattet:
- Einzoniger Ofen mit Carbolite EPC3016P1 Regler
- Dreizoniger Ofen mit Carbolite AriesPlus Touch-Regler
Optionen
- Übertemperaturschutz (empfohlen zum Schutz sehr wertvoller Proben und für den unbeaufsichtigten Betrieb) (1600°C-Modelle sind standardmäßig mit dieser Option ausgestattet )
- Große Auswahl digitaler PID-Regler, Programmregler und Datenspeicher mit verschiedenen Schnittstellen. Weitere Informationen
TSO Drehreaktor-Ofen-Serie Zubehör
Kontrollierte Atmosphäre
Für Anwendungen mit modifizierter Atmosphäre können die Carbolite TSO-Öfen mit Gasanschlüssen ausgestattet werden.
Optionen
- Standard- oder geriffeltes Reaktionsrohr
- Gasanschluss-Kit, für den Betrieb unter modifizierter Atmosphäre
- Schutzgas-Pakete ermöglichen Verwendung von bis zu 3 nicht reaktiven Gasen (erhältlich mit manueller oder automatischer Steuerung)
Drehreaktor Innere des TSO-Ofens
TSO Drehreaktor-Ofen-Serie Aufbau-Optionen
Ofenkörper auf der Steuereinheit
Standard für beheizte Längen bis zu 600 mm
Abnehmbarer Ofenkörper
Einfache Umrüstung auf optionale Montagesysteme
Ofenkörper und separate Steuereinheit
Standard für beheizte Längen von 800 mm und mehr
Option: 4 m Verlängerungskabel
4 m lange Verlängerung ergibt insgesamt 6 m Kabel zwischen Ofenkörper und Steuereinheit (Öfen mit 125 mm Ø inkl. Stecker und Buchse)
TSO Drehreaktor-Ofen-Serie Technische Daten
| TSO1 11/400 | TSO1 11/600 | TSO1 11/800 | TSO1 11/1000 | TSO3 11/600 | TSO3 11/800 | TSO3 11/1000 | |
|---|---|---|---|---|---|---|---|
| Maximaltemperatur (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Aufheizzeit (min) | -- | -- | -- | -- | -- | -- | -- |
| Dauerbetriebstemperatur (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Anzahl beheizter Zonen | 1 | 1 | 1 | 1 | 3 | 3 | 3 |
| Abkühlzeit bei aufgeklapptem Deckel (min) | -- | -- | -- | -- | -- | -- | -- |
| Abmessungen Reaktorgefäß (mm) | ø 120 x 330 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 |
| Kapazität Probenaufnahme (ml) | 620 | 990 | 1360 | 1740 | 990 | 1360 | 1740 |
| Oszillationsfrequenz pro Minute | 1 bis 8 | 1 bis 8 | 1 bis 8 | 1 bis 8 | 1 bis 8 | 1 bis 8 | 1 bis 8 |
| Drehwinkel | 314° | 314° | 314° | 314° | 314° | 314° | 314° |
| Außenabmessungen H x B x T (mm) bei geschlossenem Deckel | 665 x 1115 x 575 | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* |
| Außenabmessungen H x B x T (mm) bei geöffnetem Deckel | 930 x 1115 x 655 | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* |
| Max. Leistung (W) | 1860 | 2510 | 3160 | 3810 | 2510 | 3160 | 3810 |
| Gewicht (kg) | 88 | 106 | 119 | 137 | 106 | 119 | 137 |
Modellnamen erklärt
| TSO1 11/600 | Anzahl der Heizzonen: Eine Zone oder drei Zonen |
| TSO1 11/60 | Maximaltemperatur: 1100 °C |
| TSO1 11/60 | Ofen Ø: 400, 600, 800, 1000 mm |
Bitte beachten Sie
- Die maximale Dauerbetriebstemperatur liegt bei 1100 °C
- Alle Öfen sind mit Thermoelement Typ N ausgestattet
- *Ofen mit separater Steuereinheit

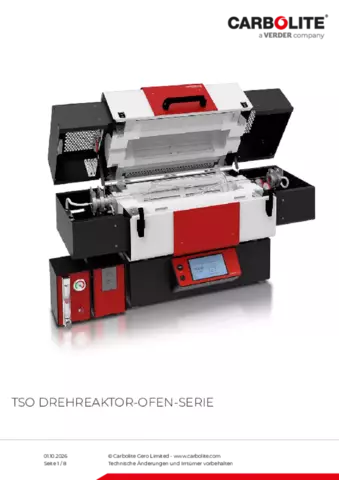

TSO Drehreaktor-Ofen-Serie Downloads
