La nouvelle gamme polyvalente de fours tubulaires à réacteur rotatif/oscillant TSO de Carbolite intègre des éléments chauffants de haute qualité et une conception d'isolation thermique innovante pour obtenir des performances de premier ordre tout en maintenant des températures de boîtier et une consommation électrique réduites.
Le corps du four tubulaire TSO est divisé en deux moitiés et articulé à l'arrière ; des amortisseurs pneumatiques à chaque extrémité assurent une ouverture en douceur. La possibilité d'ouvrir le four permet aux opérateurs d'insérer plus facilement des récipients, tels que des réacteurs, avec des brides d'extrémité qui les rendraient difficiles à insérer dans un four non divisé.
Le TSO a été spécialement conçu pour le traitement ou l'essai de matériaux en poudre ou en granulés à haute température. Un récipient en quartz est installé dans le four dans lequel les matériaux sont placés. Un système d'entraînement à vitesse variable fait tourner la cuve dans la zone chauffée de 314° pour créer un mouvement oscillatoire. Des ensembles d'accessoires optionnels proposent des cuves standard ou cannelées, et la possibilité de fonctionner sous atmosphère d'air ou de gaz modifié.
Vidéo produit: Gamme de fours tubulaires à réacteur rotatif TSO
Vue d'ensemble
- Temp Max: 1100 °C
- Ø Réacteur: 120 mm
- Longueurs chauffées: 400, 600, 800, 1000 mm
- Nombre de zones chauffées: 1 zone ou 3 zones
- Position d’utilisation : horizontal
Gamme de fours tubulaires à réacteur rotatif TSO Leading Heat Technology
La nouvelle gamme de fours tubulaires de Carbolite est à l'apogée de la conception des fours. C'est l'aboutissement de plus de 80 ans d'expérience dans le domaine de l'ingénierie thermique, combinant les derniers développements technologiques avec une construction solide, des composants de haute qualité et une esthétique moderne et élégante.
Le mouvement oscillant du four tubulaire rotatif TSO permet d'augmenter la surface de l'échantillon exposé à l'atmosphère à l'intérieur du réacteur, ce qui permet d'accélérer les temps de réaction et d'améliorer le rendement global.
Eléments chauffants de haute qualité
- Excellente uniformité de la température
- Vitesse de chauffe et de refroidissement rapides
- Une uniformité de température inégalée sur toute la longueur chauffée
Isolation thermique de haute qualité
- Faible consommation d'énergie
- Faible température extérieure du boîtier
- Conçu pour la longévité
? Cliquez ici! - AR-Model
En consultant cette page web sur un appareil mobile compatible, vous pouvez cliquer sur l'icône 'cube' qui vous permet de visualiser une image en réalité augmentée du produit.
Gamme de fours tubulaires à réacteur rotatif TSO Capacité des navires GRT
| Heated length (mm) | Reaction chamber length (mm) | Capacity (ml) | Fill fraction | Maximum mass (g) | h (mm) |
|---|---|---|---|---|---|
| 400 | 330 | 620 | 16% | 1300 | 20 |
| 600 | 530 | 990 | 16% | 2000 | 20 |
| 800 | 730 | 1360 | 16% | 2700 | 20 |
| 1000 | 930 | 1740 | 16% | 3500 | 20 |

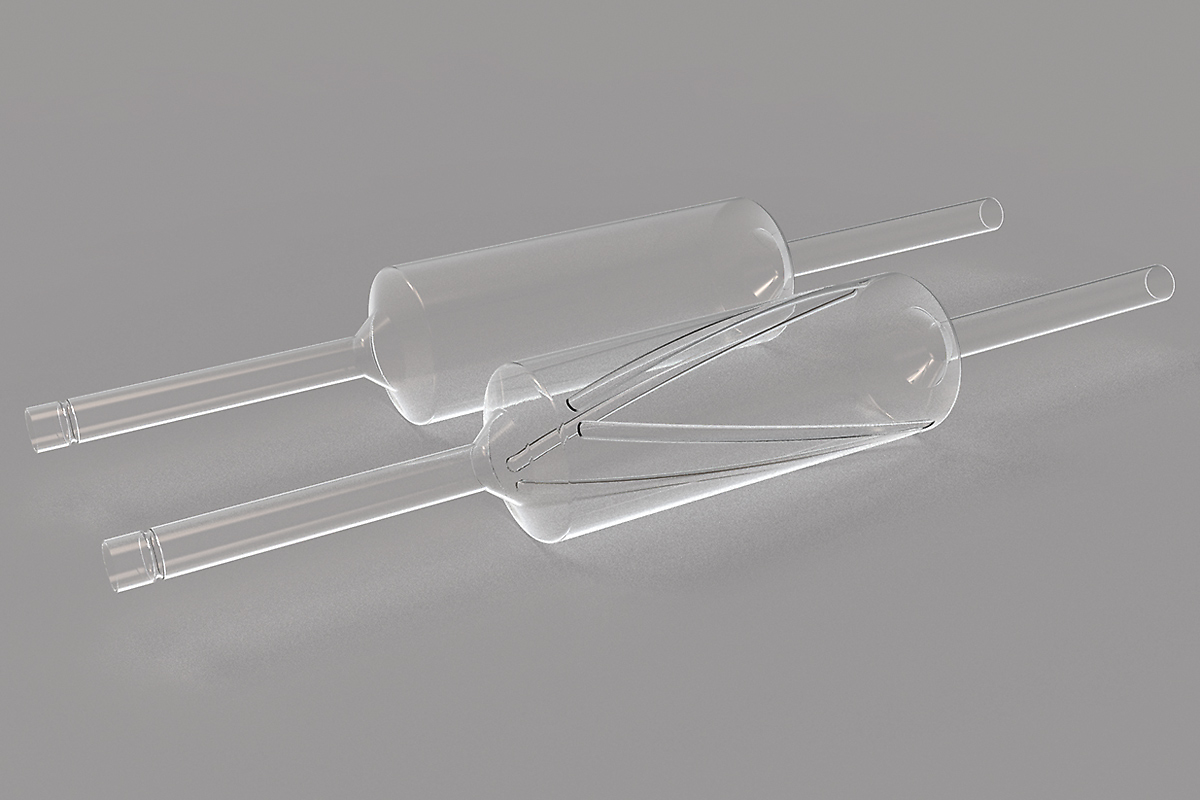

Tube de réaction
Gamme de fours tubulaires à réacteur rotatif TSO Contrôle de la température & communications
Contrôleur à écran tactile Aries Plus
Les fours tubulaires rotatifs TSO sont équipés en standard de communications Ethernet et d'un régulateur programmable à 24 segments :
- Fours à zone unique équipés d'un régulateur Eurotherm EPC3016P1
- Fours à trois zones équipés d'un régulateur à écran tactile Carbolite AriesPlus
Options
- Protection contre la surchauffe (recommandée pour protéger les contenus de valeur et pour un fonctionnement sans surveillance) ; les modèles à 1600°C sont équipés de cette option en standard (Les modèles 1600°C sont équipés de cette option en standard)
- Une gamme de régulateurs numériques sophistiqués, de programmateurs multi-segments et d'enregistreurs de données avec des options de communication numérique est disponible. Plus d'informations
Gamme de fours tubulaires à réacteur rotatif TSO Accessoires
Atmosphère modifiée
La gamme de fours tubulaires à réacteur rotatif Carbolite TSO peut être équipée de raccords de gaz pour s'adapter aux applications à atmosphère modifiée.
Options
- Récipients de réacteur standard ou cannelés
- Kit de connexion de gaz pour permettre le fonctionnement sous atmosphères modifiées
- Les kits de gaz inertes modulaires permettent d'utiliser jusqu'à 3 gaz non réactifs (disponibles avec une commande manuelle ou automatique)

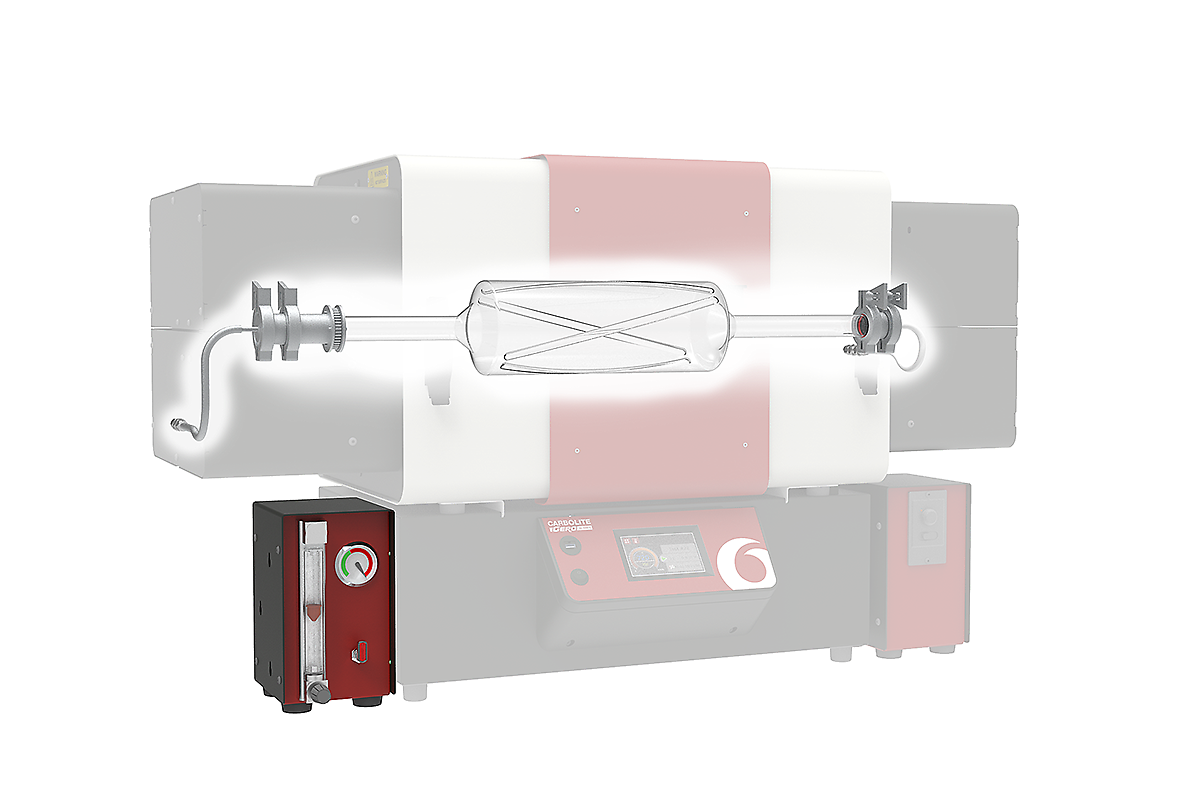

Réacteur rotatif Intérieur du four TSO
Gamme de fours tubulaires à réacteur rotatif TSO Configurations de montage

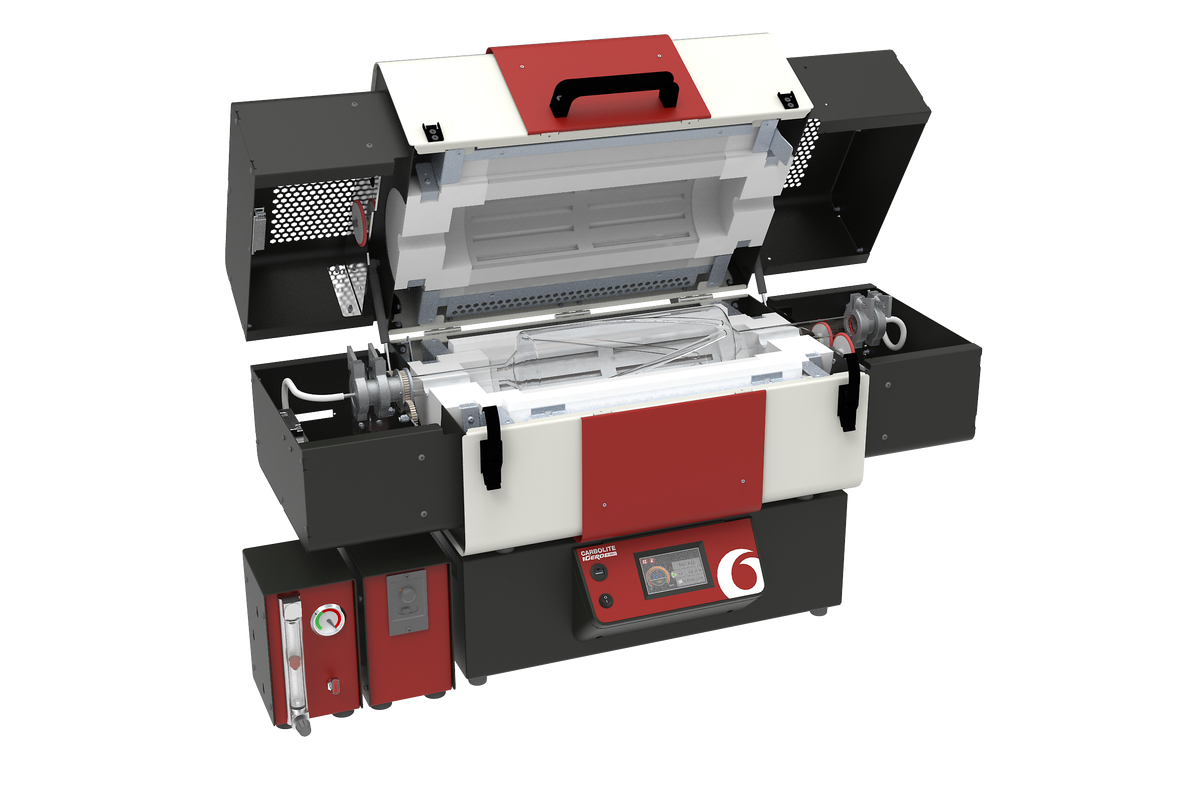

Corps de chauffe sur le dessus du boitier de commande
Configuration standard pour les longueurs chauffées jusqu'à 600 mm

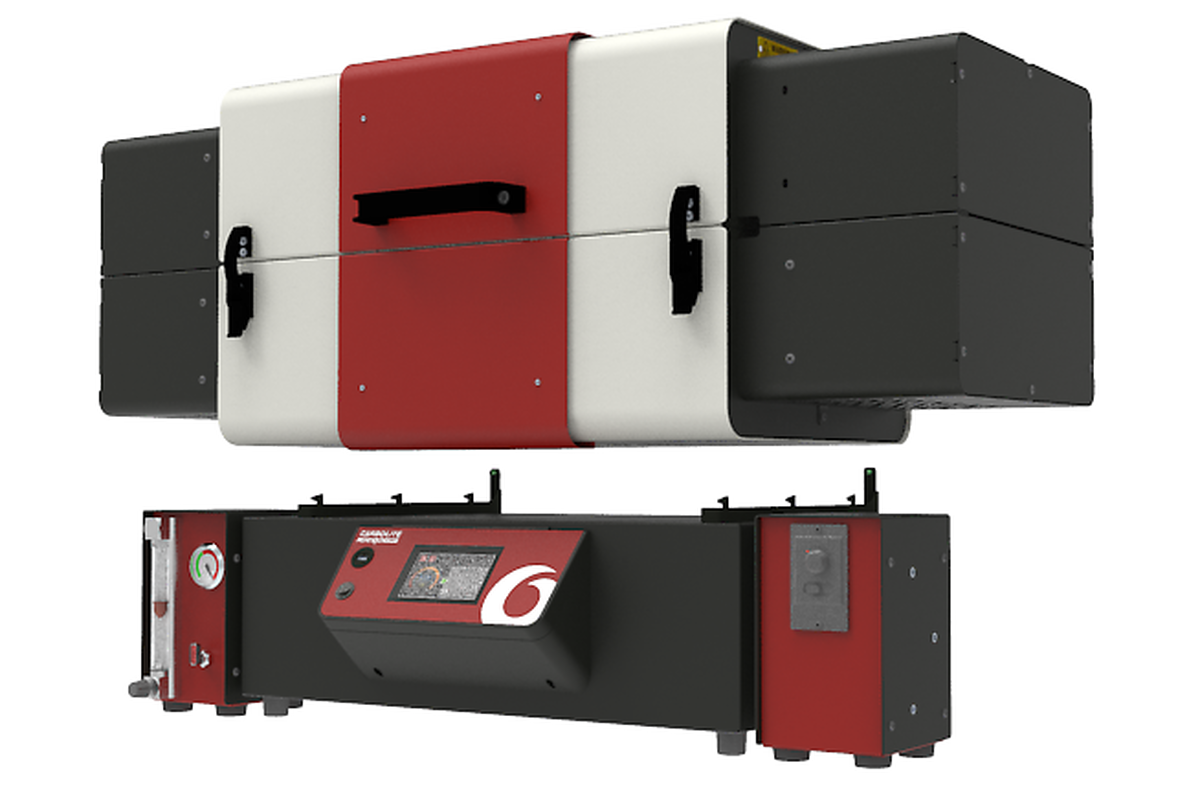

Corps de chauffe détachable
Conversion aisée en montage optionnel
Corps de chauffe et boitier de commande déporté
Configuration standard pour les longueurs chauffées de 800 mm et plus
Option : rallonge de 4 m de câble
L'extension de 4 m de long donne un total de 6 m entre le corps du four et le boîtier de commande
Gamme de fours tubulaires à réacteur rotatif TSO Caractéristiques techniques
| TSO1 11/400 | TSO1 11/600 | TSO1 11/800 | TSO1 11/1000 | TSO3 11/600 | TSO3 11/800 | TSO3 11/1000 | |
|---|---|---|---|---|---|---|---|
| Temp max (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Temps de chauffe (min) | -- | -- | -- | -- | -- | -- | -- |
| Température max pour utilisation en continue (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Nombre de zones chauffées | 1 | 1 | 1 | 1 | 3 | 3 | 3 |
| Temps de refroidissement avec couvercle ouvert (mins) | -- | -- | -- | -- | -- | -- | -- |
| Dimensions de la chambre de réaction (mm) | ø 120 x 330 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 |
| Capacité de la chambre de réaction (ml) | 620 | 990 | 1360 | 1740 | 990 | 1360 | 1740 |
| Fréquence d'oscillation par min | 1 à 8 | 1 à 8 | 1 à 8 | 1 à 8 | 1 à 8 | 1 à 8 | 1 à 8 |
| Rotation dans chaque direction | 314° | 314° | 314° | 314° | 314° | 314° | 314° |
| Dimensions: Externe H x L x P (mm) couvercle fermé | 665 x 1115 x 575 | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* |
| Dimensions: Externe H x L x P (mm) couvercle ouvert | 930 x 1115 x 655 | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* |
| Puissance max (W) | 1860 | 2510 | 3160 | 3810 | 2510 | 3160 | 3810 |
| Poids (kg) | 88 | 106 | 119 | 137 | 106 | 119 | 137 |
Explication des noms de modèles
| TSO1 11/600 | Nombre de zones chauffées: 1 zone ou 3 zones |
| TSO1 11/60 | Temp Max: 1100 °C |
| TSO1 11/60 | Four Ø: 400, 600, 800, 1000 mm |
Merci de noter
- La température maximale de fonctionnement continu est de 1100 °C
- Tous les fours sont équipés d'un thermocouple de type N
- *Four avec boîtier de commande déporté
