Новая серия универсальных трубчатых печей TSO с вращающимся / качающимся реактором компании Carbolite оснащается высококачественными нагревательными элементами и теплоизоляцией, инновационная конструкция которой позволяет достигать первоклассных температурных характеристик, а также, благодаря уменьшению выделяемого корпусом печи тепла, снижать энергопотребление.
Корпус трубчатой печи TSO разделен на две половины, скрепленные на петлях позади; пневматические амортизирующие стойки на обоих концах обеспечивают плавное открывание. Возможность открывать печь облегчает установку реактора оператором, по сравнению с установкой в неразъемную печь.
Трубчатая печь TSO с вращающимся реактором была специально разработана для обработки или испытания порошковых или гранулированных материалов при высоких температурах. Внутри печи установлен кварцевый реактор, в который помещаются материалы. Система привода с регулируемой скоростью вращает сосуд в зоне нагрева на 314° по и против часовой стрелки, создавая колебательное движение. Дополнительные принадлежности включают стандартные или рифленые сосуды, а также комплекты для работы в атмосфере воздуха или регулируемой газовой среде.
Видео о приборе: TSO Трубчатые печи с вращающимся реактором
Обзор
- Макс. температура: 1100 °C
- Ø корпуса реактора: 120 мм
- Длина зоны нагрева: 400, 600, 800, 1000 мм
- Количество зон нагрева: 1 зона или 3 зоны
- Ориентация: горизонтальная
TSO Трубчатые печи с вращающимся реактором Ведущие технологии термообработки
Новые высококачественные трубчатые печи от Carbolite были разработаны по самым высоким стандартам и сочетают в себе новейшие технологические разработки, элегантный современный дизайн и прочную конструкцию с высококачественными компонентами.
Колебательное движение вращающейся трубчатой печи TSO помогает увеличить площадь поверхности материала образца, контактирующего с атмосферой внутри сосуда, помогая сократить время реакции и повысить общий выход.
Высококачественные нагревательные элементы
- Длительный срок эксплуатации нагревательных элементов
- Высокая скорость нагрева и охлаждения
- Отличная однородность температуры по всей длине нагрева
Высококачественная теплоизоляция
- Низкое энергопотребление
- Низкая внешняя температура корпуса печи
- Длительный срок эксплуатации
? Click me! - AR-Model
Просматривая эту веб-страницу на совместимом мобильном устройстве, вы можете щелкнуть значок «куб», который позволяет вам просматривать изображение оборудования в дополненной реальности.
TSO Трубчатые печи с вращающимся реактором Вместимость судна
| Heated length (mm) | Reaction chamber length (mm) | Capacity (ml) | Fill fraction | Maximum mass (g) | h (mm) |
|---|---|---|---|---|---|
| 400 | 330 | 620 | 16% | 1300 | 20 |
| 600 | 530 | 990 | 16% | 2000 | 20 |
| 800 | 730 | 1360 | 16% | 2700 | 20 |
| 1000 | 930 | 1740 | 16% | 3500 | 20 |
Rotary reactor vessel
TSO Трубчатые печи с вращающимся реактором Контроль температуры & коммуникации
Контроллер Aries Plus с сенсорным экраном
Трубчатые вращающиеся печи TSO стандартно оснащены портом для подключения к Ethernet и программируемым контроллером с 24 сегментами:
- Однозонные трубчатые печи оснащаются контроллером Carbolite EPC3016P1
- Трёхзонные трубчатые печи оснащаются контроллером с сенсорным экраном Carbolite AriesPlus
Опции
- Функция защиты от перегрева (рекомендуется для защиты ценных образцов и для печей с автоматическим управлением) (Модели с температурой 1600°C оборудованы данной опцией в стандартной комплектации)
- Доступен ряд сложных цифровых контроллеров, многосегментных программаторов и регистраторов данных с цифровыми интерфейсами связи. Больше информации
TSO Трубчатые печи с вращающимся реактором Аксессуары
Модифицированная атмосфера
Печи Carbolite TSO могут быть оснащены газовыми патрубками для работы с модифицированной атмосферой.
Опции
- Стандартные или рифленые реакторы
- Комплект для подключения газа для работы в модифицированной атмосфере
Комплекты для подачи газов позволяют использовать до 3 не реактивных газов (доступны с ручным и автоматическим управлением)
Rotary reactor внутренняя часть печи ТСО
TSO Трубчатые печи с вращающимся реактором Конфигурации монтажа
Корпус печи на блоке управления
Стандартная конфигурация с длиной зоны нагрева до 600 мм
Корпус печи отделенный от блока управления
Простое крепление к дополнительным монтажным устройствам
Корпус печи и отдельностоящий блок управления
Стандартная конфигурация с длиной зоны нагрева 800 мм и больше
Опция: удлиненный кабель 4 м
Дополнительный кабель 4 метров позволяет увеличить возможное расстояние между корпусом печи и блоком управления до 6 метров (печи с Ø 125 мм поставляются с кабелем с вилкой и розеткой)
TSO Трубчатые печи с вращающимся реактором Характеристики
| TSO1 11/400 | TSO1 11/600 | TSO1 11/800 | TSO1 11/1000 | TSO3 11/600 | TSO3 11/800 | TSO3 11/1000 | |
|---|---|---|---|---|---|---|---|
| Максимальная температура (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Время нагрева (мин) | -- | -- | -- | -- | -- | -- | -- |
| Рекомендуемая максимальная температура непрерывной работы (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Количество зон нагрева | 1 | 1 | 1 | 1 | 3 | 3 | 3 |
| Время охлаждения с открытой крышкой (мин) | -- | -- | -- | -- | -- | -- | -- |
| Размеры реакционной камеры (мм) | ø 120 x 330 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 |
| Объем реакционной камеры (мл) | 620 | 990 | 1360 | 1740 | 990 | 1360 | 1740 |
| Частота качаний в минуту | от 1 до 8 | от 1 до 8 | от 1 до 8 | от 1 до 8 | от 1 до 8 | от 1 до 8 | от 1 до 8 |
| Вращение в каждую сторону | 314° | 314° | 314° | 314° | 314° | 314° | 314° |
| Внешние размеры В х Ш х Г (мм) крышка опущена | 665 x 1115 x 575 | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* |
| Внешние размеры В х Ш х Г (мм) с открытой крышкой | 930 x 1115 x 655 | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* |
| Максимальная мощность (Вт) | 1860 | 2510 | 3160 | 3810 | 2510 | 3160 | 3810 |
| Вес (кг) | 88 | 106 | 119 | 137 | 106 | 119 | 137 |
РАСШИФРОВКА НАЗВАНИЯ МОДЕЛЕЙ
| TSO1 11/600 | Количество зон нагрева: 1 зона или 3 зоны |
| TSO1 11/60 | Макс. температура: 1100 °C |
| TSO1 11/60 | Ø печи: 400, 600, 800, 1000 mm |
Обратите внимание:
- Максимальная температура непрерывной работы 1100°C
- Все печи оборудованы термопарами типа N
- *Печи с отдельным блоком управления

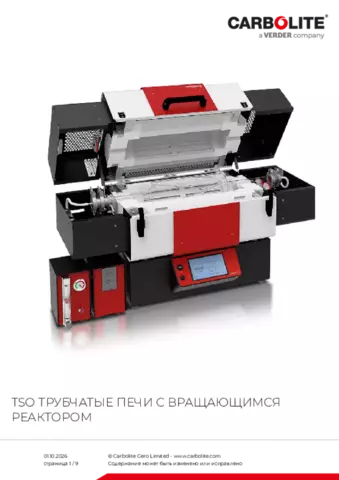

TSO Трубчатые печи с вращающимся реактором Скачать
